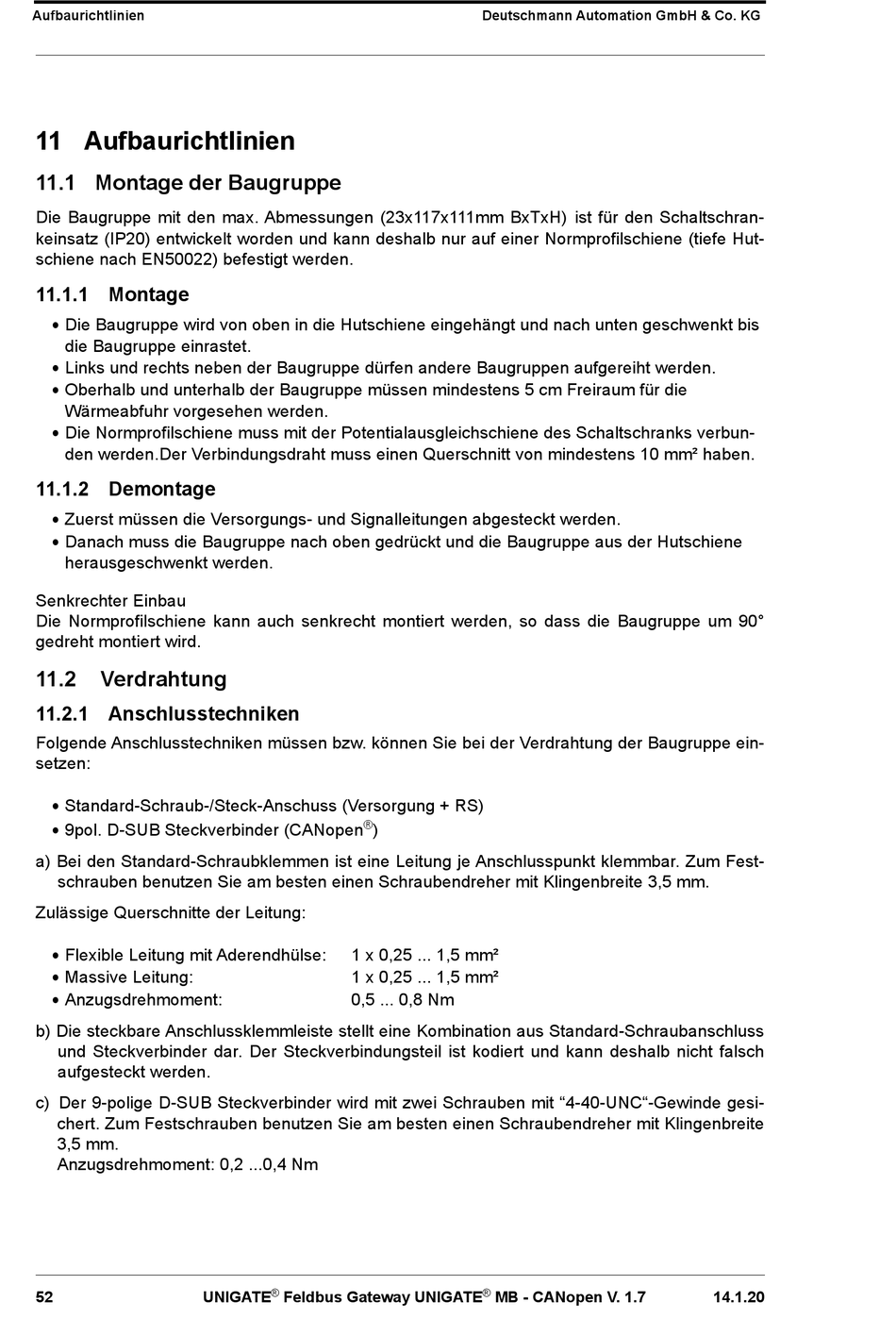

11 Aufbaurichtlinien
11.1 Montage der Baugruppe
Die Baugruppe mit den max. Abmessungen (23x117x111mm BxTxH) ist für den Schaltschran-
keinsatz (IP20) entwickelt worden und kann deshalb nur auf einer Normprofilschiene (tiefe Hut-
schiene nach EN50022) befestigt werden.
11.1.1 Montage
•
Die Baugruppe wird von oben in die Hutschiene eingehängt und nach unten geschwenkt bis
die Baugruppe einrastet.
•
Links und rechts neben der Baugruppe dürfen andere Baugruppen aufgereiht werden.
•
Oberhalb und unterhalb der Baugruppe müssen mindestens 5 cm Freiraum für die
Wärmeabfuhr vorgesehen werden.
•
Die Normprofilschiene muss mit der Potentialausgleichschiene des Schaltschranks verbun-
den werden.Der Verbindungsdraht muss einen Querschnitt von mindestens 10 mm² haben.
11.1.2 Demontage
•
Zuerst müssen die Versorgungs- und Signalleitungen abgesteckt werden.
•
Danach muss die Baugruppe nach oben gedrückt und die Baugruppe aus der Hutschiene
herausgeschwenkt werden.
Senkrechter Einbau
Die Normprofilschiene kann auch senkrecht montiert werden, so dass die Baugruppe um 90°
gedreht montiert wird.
11.2
Verdrahtung
11.2.1 Anschlusstechniken
Folgende Anschlusstechniken müssen bzw. können Sie bei der Verdrahtung der Baugruppe ein-
setzen:
•
Standard-Schraub-/Steck-Anschuss (Versorgung + RS)
•
9pol. D-SUB Steckverbinder (CANopen
a) Bei den Standard-Schraubklemmen ist eine Leitung je Anschlusspunkt klemmbar. Zum Fest-
schrauben benutzen Sie am besten einen Schraubendreher mit Klingenbreite 3,5 mm.
Zulässige Querschnitte der Leitung:
•
Flexible Leitung mit Aderendhülse:
•
Massive Leitung:
•
Anzugsdrehmoment:
b) Die steckbare Anschlussklemmleiste stellt eine Kombination aus Standard-Schraubanschluss
und Steckverbinder dar. Der Steckverbindungsteil ist kodiert und kann deshalb nicht falsch
aufgesteckt werden.
c) Der 9-polige D-SUB Steckverbinder wird mit zwei Schrauben mit "4-40-UNC"-Gewinde gesi-
chert. Zum Festschrauben benutzen Sie am besten einen Schraubendreher mit Klingenbreite
3,5 mm.
Anzugsdrehmoment: 0,2 ...0,4 Nm
52
®
1 x 0,25 ... 1,5 mm²
1 x 0,25 ... 1,5 mm²
0,5 ... 0,8 Nm
®
