Hardware-Anschlüsse, Schalter und Leuchtdioden
9

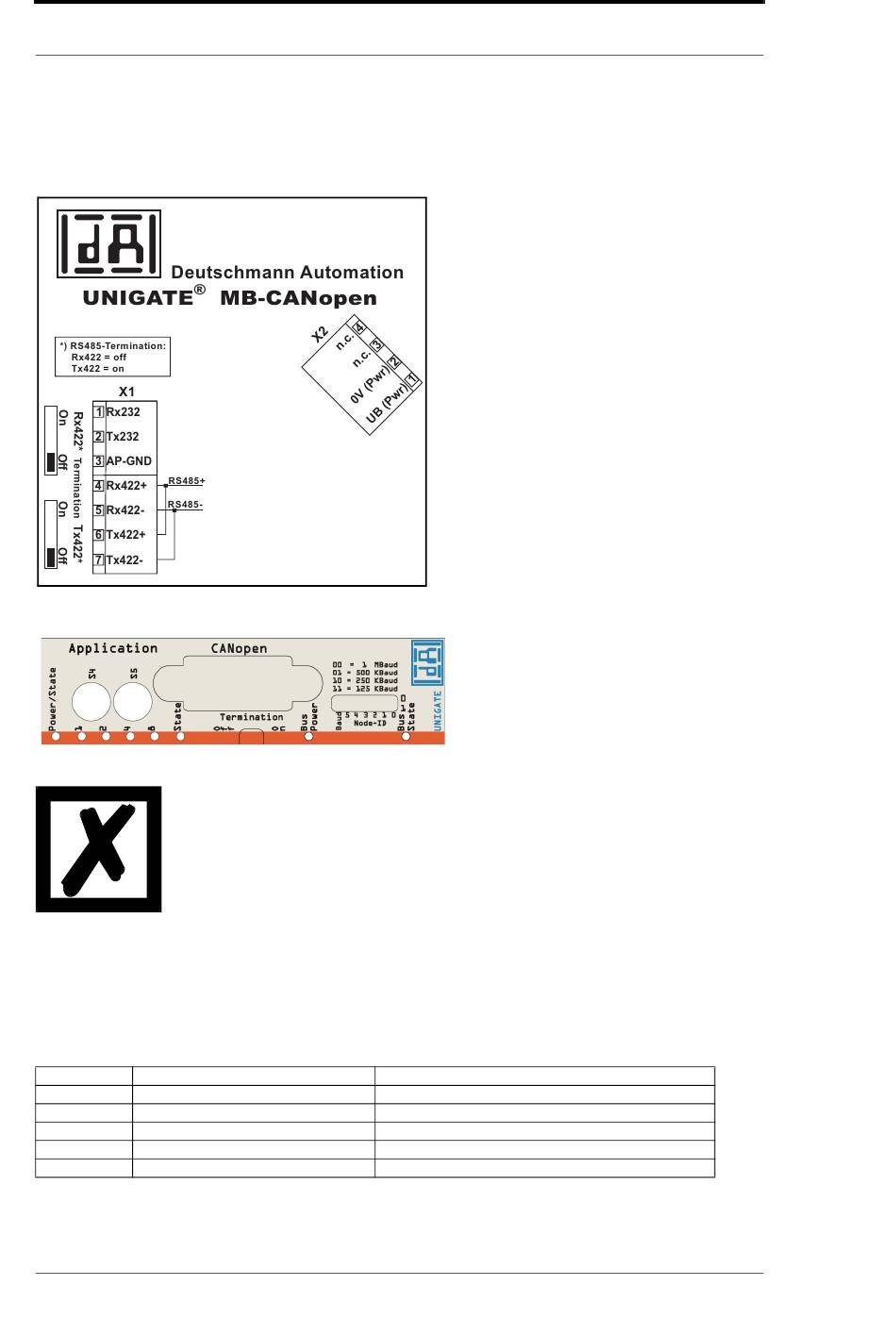

Hardware-Anschlüsse, Schalter und Leuchtdioden
9.1
Gerätebeschriftung
Bild 1: Anschlussbeschriftung und Terminierung
Frontblende: Drehschalter, DIP-Switch, Leuchtanzeigen und Terminierung CO
Bild 2:
Sollte die Frontblende herausspringen, so hat dies keinen Einfluss auf
die Funktion oder die Qualität des Gerätes. Sie kann einfach wieder ein-
gesetzt werden.
9.2
Stecker
9.2.1
Stecker zum externen Gerät (RS-Schnittstelle)
An dem an der Oberseite des Gerätes zugänglichen Stecker ist die serielle Schnittstelle verfüg-
bar.
Pinbelegung X1 (3pol. + 4pol. Schraub-Steckverbinder)
Pin Nr.
Name
1
Rx 232
2
Tx 232
3
AP-GND
4
Rx 422+ (485+)
5
Rx 422- (485-)
44
®
UNIGATE
Feldbus Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
Funktion
Empfangssignal
Sendesignal
Applikation Ground
Empfangssignal
Empfangssignal
®
MB - CANopen V. 1.7
14.1.20
