Wartung
6.9.
56

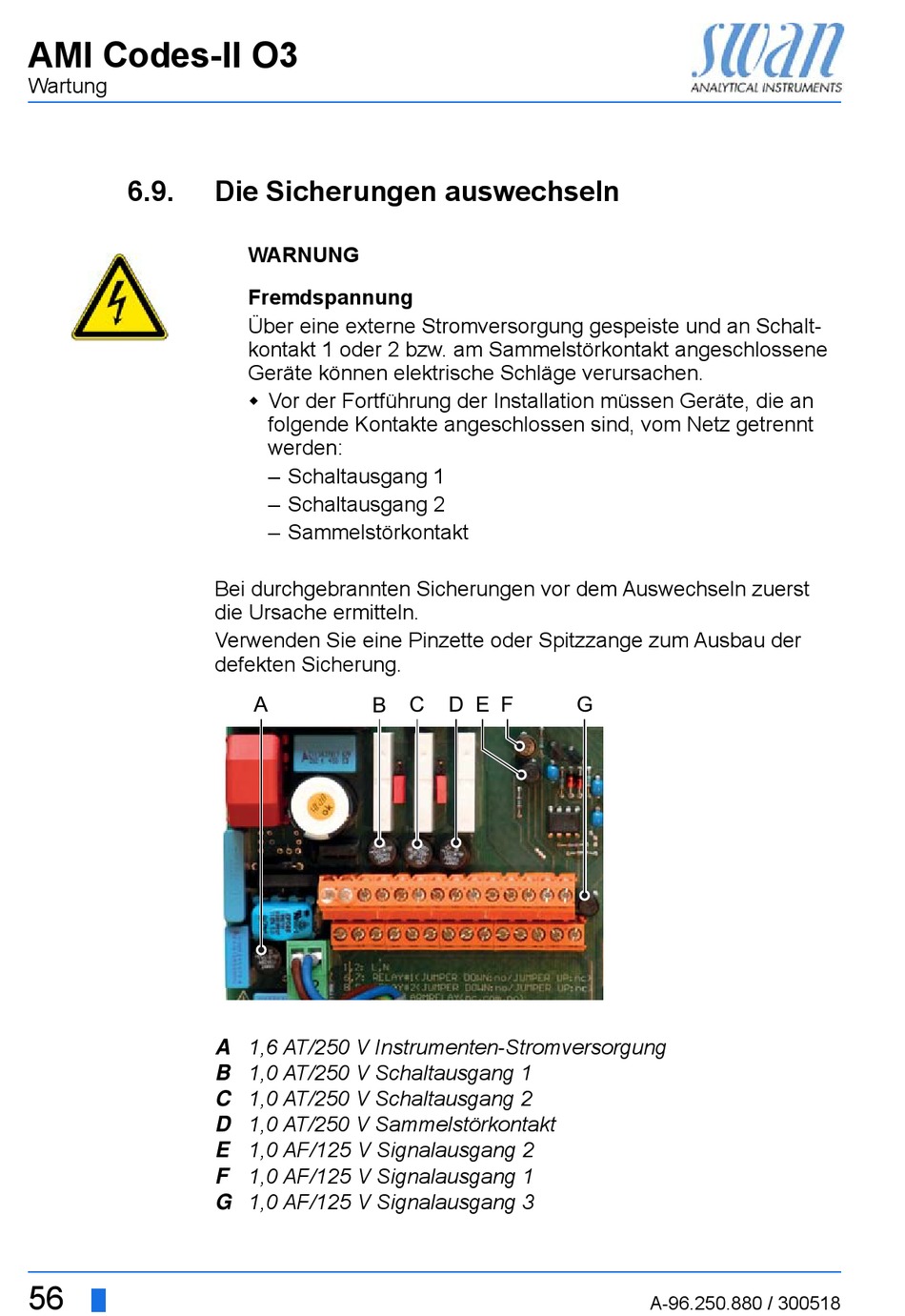

Die Sicherungen auswechseln
WARNUNG
Fremdspannung
Über eine externe Stromversorgung gespeiste und an Schalt-
kontakt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene
Geräte können elektrische Schläge verursachen.
Vor der Fortführung der Installation müssen Geräte, die an
folgende Kontakte angeschlossen sind, vom Netz getrennt
werden:
– Schaltausgang 1
– Schaltausgang 2
– Sammelstörkontakt
Bei durchgebrannten Sicherungen vor dem Auswechseln zuerst
die Ursache ermitteln.
Verwenden Sie eine Pinzette oder Spitzzange zum Ausbau der
defekten Sicherung.
A
B
1,6 AT/250 V Instrumenten-Stromversorgung
A
1,0 AT/250 V Schaltausgang 1
B
1,0 AT/250 V Schaltausgang 2
C
1,0 AT/250 V Sammelstörkontakt
D
1,0 AF/125 V Signalausgang 2
E
1,0 AF/125 V Signalausgang 1
F
1,0 AF/125 V Signalausgang 3
G
C
D E F
G
A-96.250.880 / 300518
