AMI Codes-II O3
Installation
3.5.2
Installations-
anforderungen
A-96.250.880 / 300518

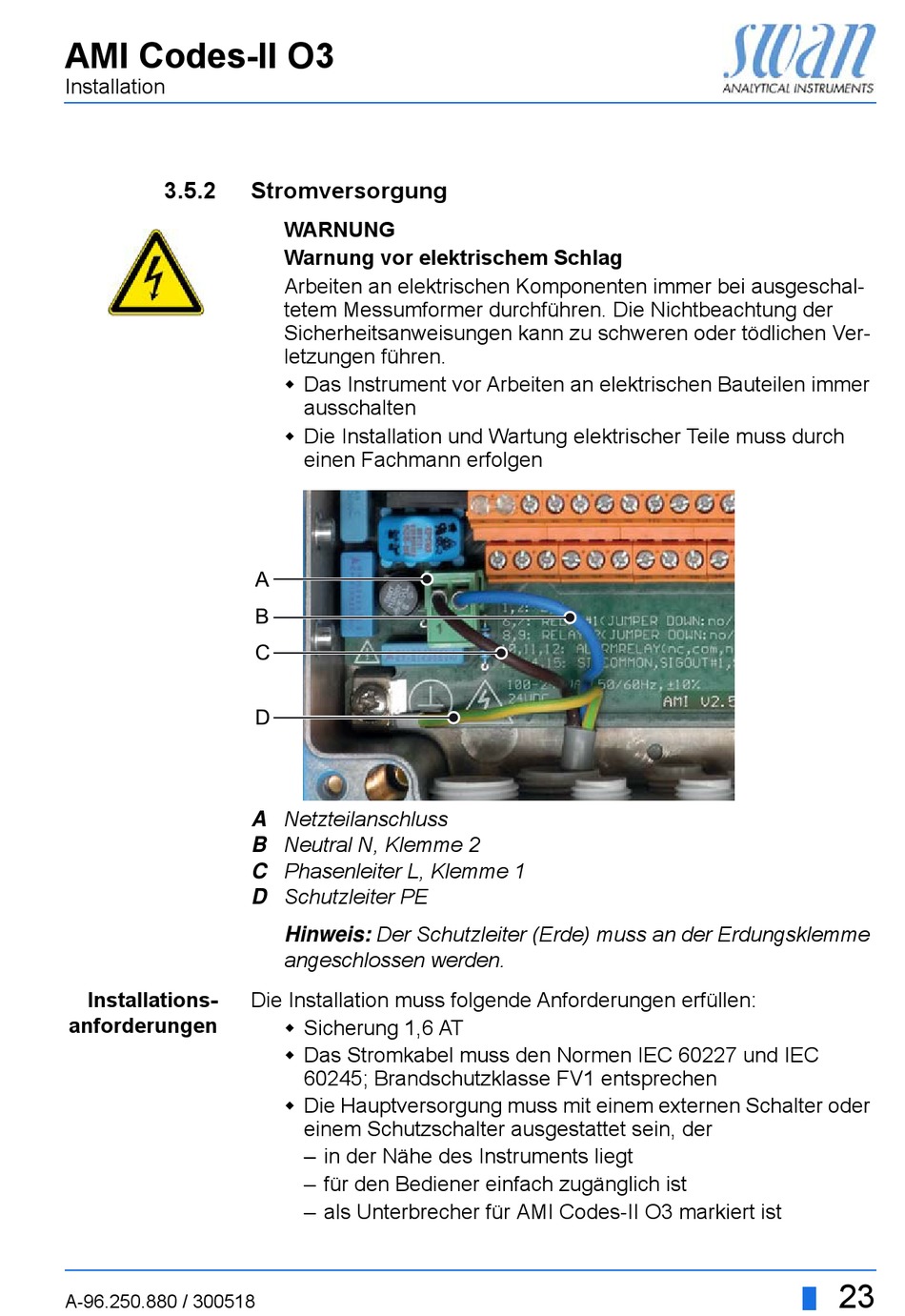

Stromversorgung
WARNUNG
Warnung vor elektrischem Schlag
Arbeiten an elektrischen Komponenten immer bei ausgeschal-
tetem Messumformer durchführen. Die Nichtbeachtung der
Sicherheitsanweisungen kann zu schweren oder tödlichen Ver-
letzungen führen.
Das Instrument vor Arbeiten an elektrischen Bauteilen immer
ausschalten
Die Installation und Wartung elektrischer Teile muss durch
einen Fachmann erfolgen
A
B
C
D
Netzteilanschluss
A
Neutral N, Klemme 2
B
Phasenleiter L, Klemme 1
C
Schutzleiter PE
D
Hinweis: Der Schutzleiter (Erde) muss an der Erdungsklemme
angeschlossen werden.
Die Installation muss folgende Anforderungen erfüllen:
Sicherung 1,6 AT
Das Stromkabel muss den Normen IEC 60227 und IEC
60245; Brandschutzklasse FV1 entsprechen
Die Hauptversorgung muss mit einem externen Schalter oder
einem Schutzschalter ausgestattet sein, der
– in der Nähe des Instruments liegt
– für den Bediener einfach zugänglich ist
– als Unterbrecher für AMI Codes-II O3 markiert ist
23
