AMI Codes-II O3
Betrieb
5.2.
36

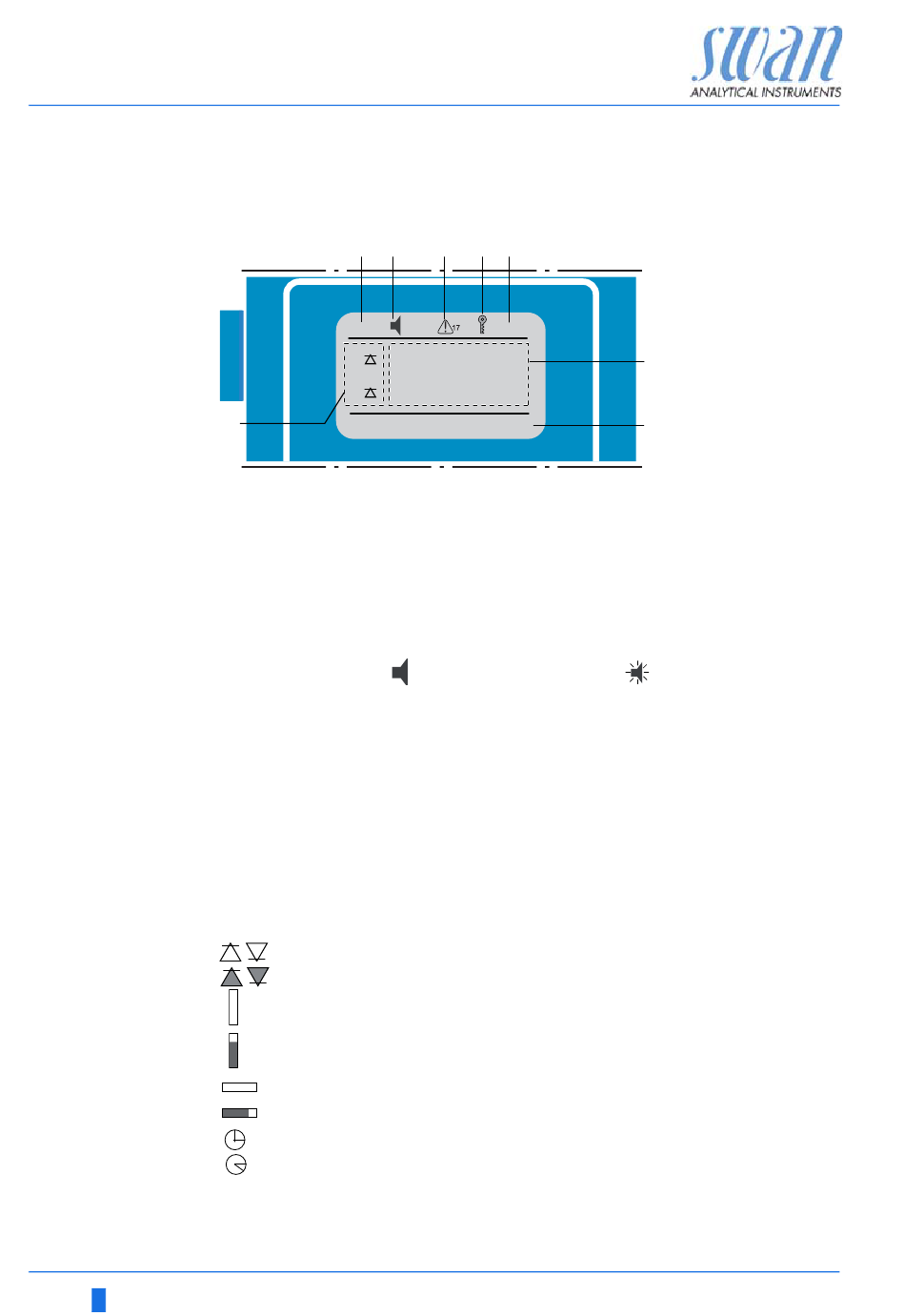

Messwerte und Symbole am Display
A B
RUN
R1
R2
H
A
RUN
Normalbetrieb
HOLD
Schalteingang geschlossen oder Kal. Verzög.: Regler/
Grenzwert unterbrochen (zeigt Status der Signalaus-
gänge)
OFF
Schalteingang geschlossen: Regler/Grenzwert unter-
brochen (zeigt Status der Signalausgänge).
B
ERROR
C
Zeigt die verbleibende Reagenzienmenge in% wenn < 17% (= 340 ml)
D
Messumformer-Kontrolle via Profibus
E
Zeit
F
Prozesswert mit Zeitstempel
G Probenfluss in B/s
H
Status Schaltausgänge
Status Schaltausgang, Symbole
Oberer/unterer Grenzwert noch nicht erreicht
Oberer/unterer Grenzwert erreicht
Regler aufw./abw.: keine Aktion
Regler aufw./abw.: aktiv, dunkler Balken zeigt die Reglerintensität
Stellmotor geschlossen
Stellmotor: offen, dunkler Balken steht für ungefähre Position
Zeitschaltuhr
Zeitschaltuhr: Zeitschaltuhr aktiv (drehender Zeiger)
C
D
E
15:20:18
15:18:50
100
ppb
23 B/s
Fehler
F
G
Schwerwiegender
Fehler
A-96.250.880 / 300518
