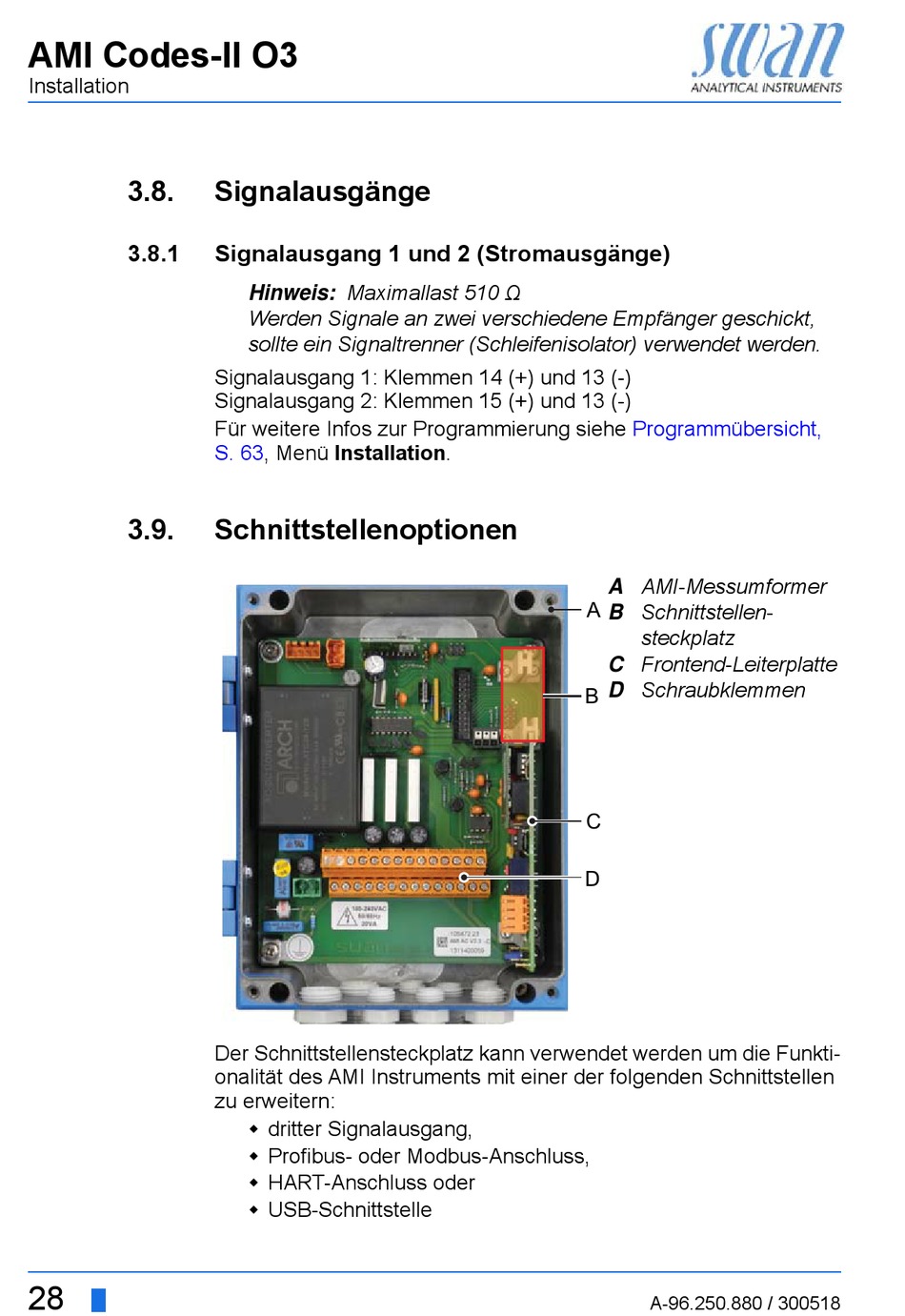

Signalausgänge
Signalausgang 1 und 2 (Stromausgänge)
Hinweis: Maximallast 510 Ω
Werden Signale an zwei verschiedene Empfänger geschickt,
sollte ein Signaltrenner (Schleifenisolator) verwendet werden.
Signalausgang 1: Klemmen 14 (+) und 13 (-)
Signalausgang 2: Klemmen 15 (+) und 13 (-)
Für weitere Infos zur Programmierung siehe
S.
63, Menü Installation.
Schnittstellenoptionen
Der Schnittstellensteckplatz kann verwendet werden um die Funkti-
onalität des AMI Instruments mit einer der folgenden Schnittstellen
zu erweitern:
dritter Signalausgang,
Profibus- oder Modbus-Anschluss,
HART-Anschluss oder
USB-Schnittstelle
Programmübersicht,
AMI-Messumformer
A
Schnittstellen-
A
B
steckplatz
Frontend-Leiterplatte
C
Schraubklemmen
D
B
C
D
