1
VOR DER NUTZUNG DES IP501M

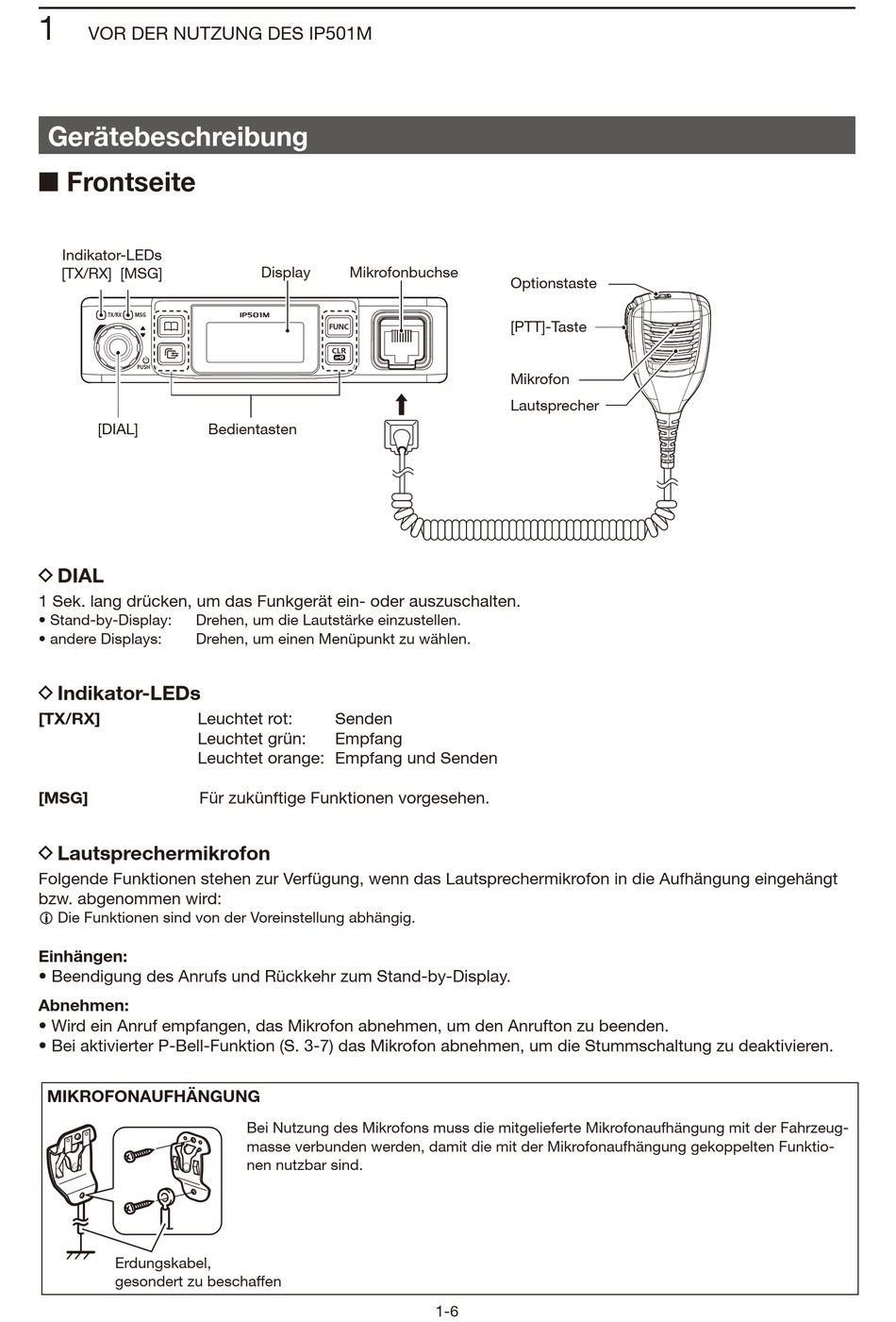

Gerätebeschreibung
■ Frontseite
Indikator-LEDs
[TX/RX] [MSG]
[DIAL]
D DIAL
1 Sek. lang drücken, um das Funkgerät ein- oder auszuschalten.
• Stand-by-Display:
Drehen, um die Lautstärke einzustellen.
• andere Displays:
Drehen, um einen Menüpunkt zu wählen.
D Indikator-LEDs
[TX/RX]
Leuchtet rot:
Leuchtet grün:
Leuchtet orange: Empfang und Senden
[MSG]
Für zukünftige Funktionen vorgesehen.
D Lautsprechermikrofon
Folgende Funktionen stehen zur Verfügung, wenn das Lautsprechermikrofon in die Aufhängung eingehängt
bzw. abgenommen wird:
L Die Funktionen sind von der Voreinstellung abhängig.
Einhängen:
• Beendigung des Anrufs und Rückkehr zum Stand-by-Display.
Abnehmen:
• Wird ein Anruf empfangen, das Mikrofon abnehmen, um den Anrufton zu beenden.
• Bei aktivierter P-Bell-Funktion (S. 3-7) das Mikrofon abnehmen, um die Stummschaltung zu deaktivieren.
MIkROFONAUFHäNGUNG
Erdungskabel,
gesondert zu beschaffen
Display
Mikrofonbuchse
IP501M
Bedientasten
Senden
Empfang
Bei Nutzung des Mikrofons muss die mitgelieferte Mikro fonaufhängung mit der Fahrzeug-
masse verbunden werden, damit die mit der Mikrofonaufhängung gekoppelten Funktio-
nen nutzbar sind.
Optionstaste
[PTT]-Taste
Mikrofon
Lautsprecher
1-6
