Systembeschreibung
>
3.2.1

Hardwareaufbau

Inhalt

Startvoraussetzung.............................................................................................................................. 14

Relais ................................................................................................................................................... 14

Prinzipschaltung .................................................................................................................................. 14

Verfügbarer Speicher .......................................................................................................................... 15
>
Startvoraussetzung
Das Gerät startet erst, wenn am Versorgungsanschluss VBBs (unter anderem Versorgung der Relais
auf der Standardseite) und an Klemme 15 eine ausreichende Spannung anliegt.
Klemme 15 ist in Fahrzeugen die vom Zündschloss geschaltete Plusleitung.
• zulässiger Versorgungsspannungsbereich = 8...32 V
• Einschaltbedingung: VBBs > 10 V
>
Relais
Der ClassicController verfügt über 2 interne Ausgangsrelais, die jeweils 8 Ausgänge von der
Klemmenspannung VBBx trennen können (x = o | r).
Die Relais werden nur unter folgender Voraussetzung aktiviert:
• das globale Bit ERROR = FALSE
UND
• das Bit RELAIS_VBBx = TRUE
Im aktivierten Zustand legen die Relaiskontakte die Ausgänge an die Klemmenspannung VBBx.
Zugehörige Ausgänge erst > 45 ms nach Einschalten der Relais aktivieren!
>
Prinzipschaltung

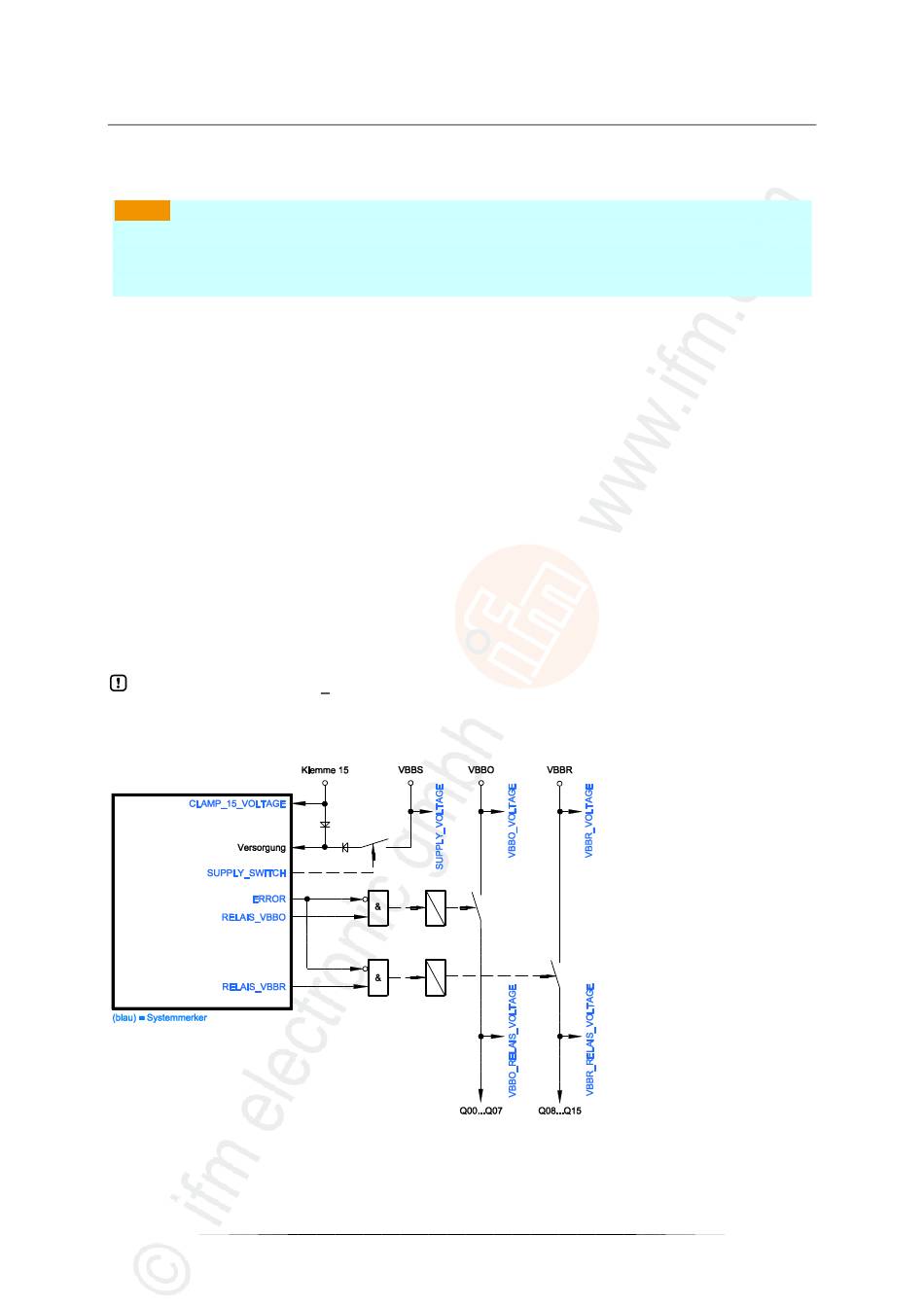

Grafik: Prinzipaufbau der Versorgung und der Relais
