ifm DTI425 Montageanleitung
Vorschau ausblenden Andere Handbücher für DTI425:
Montageanleitung
DE
RF-Identifikationssystem
Schreib-/Lesekopf
DTI424
DTI425
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm DTI425

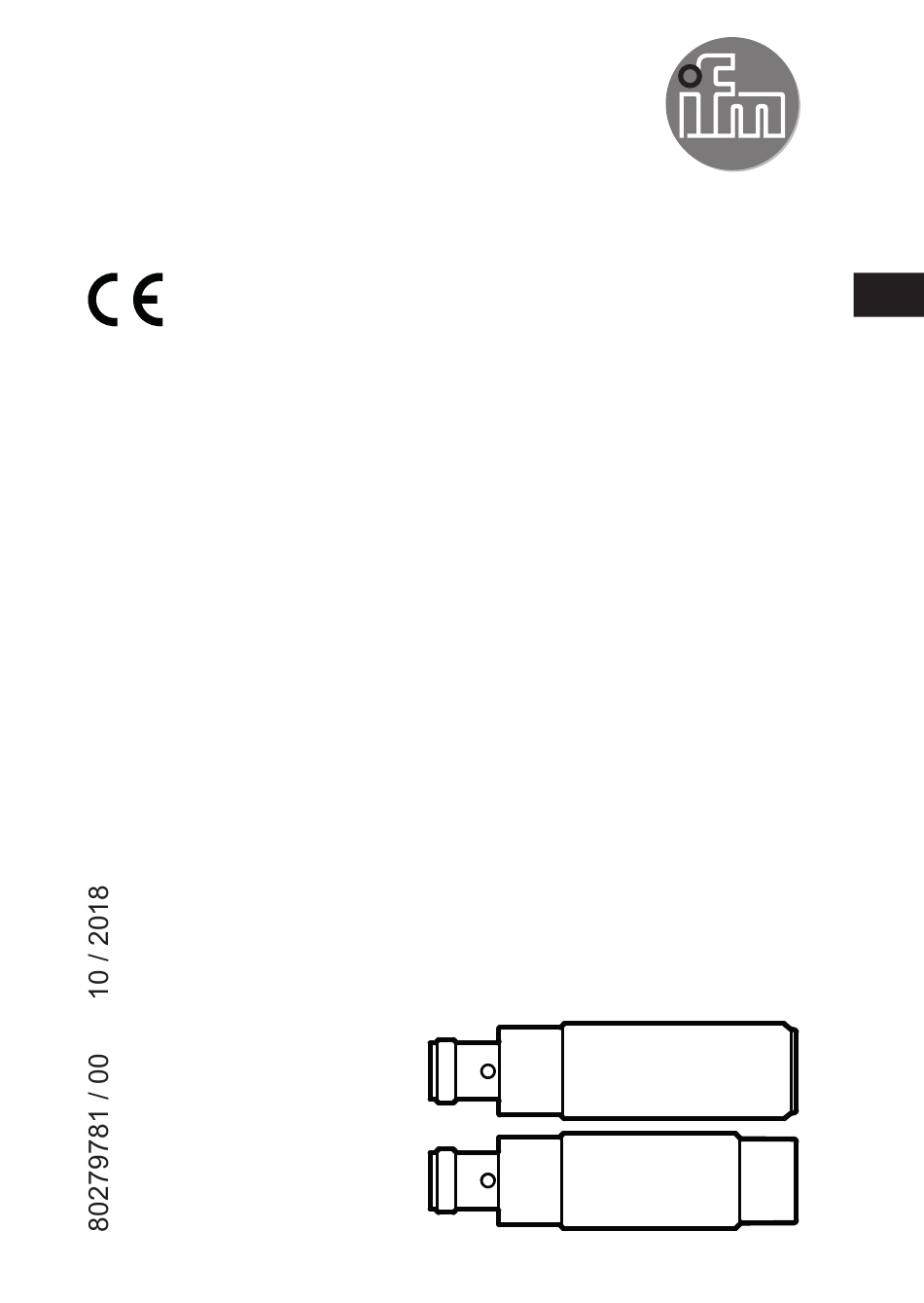

  • Seite 1 Montageanleitung RF-Identifikationssystem Schreib-/Lesekopf DTI424 DTI425...
  • Seite 2: Inhaltsverzeichnis

    5�2 Hinweise zur ID-TAG Montage ���������������������������������������������������������������������6 5�3 Vermeidung von Störungen ��������������������������������������������������������������������������7 5�4 Mechanischer Aufbau �����������������������������������������������������������������������������������7 5�5 Befestigungsbeispiel �������������������������������������������������������������������������������������7 5�6 Montageabstände �����������������������������������������������������������������������������������������8 5�6�1 DTI424 ��������������������������������������������������������������������������������������������������8 5�6�2 DTI425 ��������������������������������������������������������������������������������������������������8 5�7 Positionierung der ID-TAGs ��������������������������������������������������������������������������9 5�7�1 DTI424 ��������������������������������������������������������������������������������������������������9 5�7�2 DTI425 ��������������������������������������������������������������������������������������������������9 6 Elektrischer Anschluss ���������������������������������������������������������������������������������������10 6�1 Anschlussbelegung �������������������������������������������������������������������������������������10 7 Anzeigeelemente �����������������������������������������������������������������������������������������������...
  • Seite 3 12 Zulassungen/Normen ��������������������������������������������������������������������������������������13 12�1 Funkzulassungen �������������������������������������������������������������������������������������13 12�1�1 Übersicht ������������������������������������������������������������������������������������������13 12�1�2 Europa ����������������������������������������������������������������������������������������������13 12�1�3 EU-Konformitätserklärung ����������������������������������������������������������������13...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung Dieses Dokument ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt� Dieses Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann�...
  • Seite 5: 2�2 Funkanlagen

    ► Das Gerät in der Nähe medizinischer Geräte ausschalten� ► Bei Störungen sich ggf� beim Hersteller des jeweiligen Gerätes informieren� 3 Bestimmungsgemäße Verwendung In Verbindung mit dem IO-Link-Master dient der Schreib-/Lesekopf DTI424/DTI425 zum berührungslosen Lesen und Schreiben systemkonformer RFID-Transponder (ID-TAGs)�...
  • Seite 6: 4�2 Übersicht

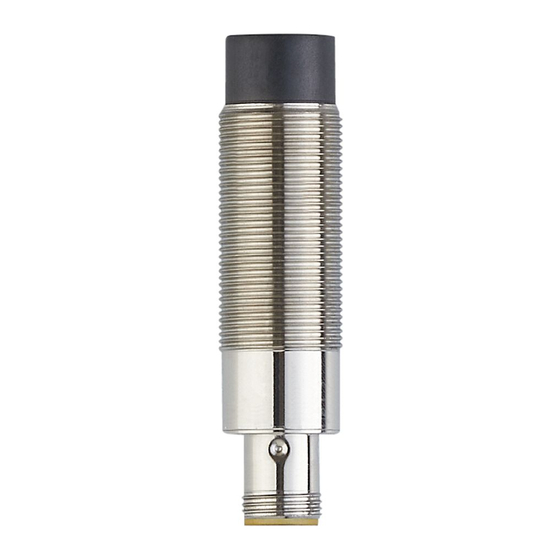

    DTI424 Funktion: Lese-/Schreibkopf Typbezeichnung: DTRHF GBRWIOUS03 Arbeitsfrequenz: 13,56 MHz Bauform: M18, bündig einbaubar Max� Sendeleistung: 200 mW Art�-Nr�: DTI425 Funktion: Lese-/Schreibkopf Typbezeichnung: DTRHF GNRWIOUS03 Arbeitsfrequenz: 13,56 MHz Bauform: M18, nicht bündig einbaubar Max� Sendeleistung: 200 mW 5 Montage 5.1 Generelle Montagehinweise Bei der Montage von mehreren Systemen die Mindestabstände zwischen...
  • Seite 7: 5�3 Vermeidung Von Störungen

    Nähe keine anderen Geräte betrieben werden, die in diesem Frequenzband Störabstrahlungen erzeugen� Zu diesen Geräten gehören beispielsweise Frequenzumrichter und Schaltnetzteile� 5.4 Mechanischer Aufbau 1: Aktive Fläche 5.5 Befestigungsbeispiel ► Das Gerät mit den mitgelieferten Muttern (M18) befestigen� bündig (DTI424) nicht bündig (DTI425)
  • Seite 8: 5�6 Montageabstände

    5.6 Montageabstände 5.6.1 DTI424 Betriebsart Abstand seitlich (A) Abstand frontal (B) Lesen und Schreiben ≥ 60 mm ≥ 100 mm 5.6.2 DTI425 Betriebsart Abstand seitlich (A) Abstand frontal (B) Lesen und Schreiben ≥ 90 mm ≥ 180 mm...
  • Seite 9: 5�7 Positionierung Der Id-Tags

    ► ID-TAG zentrisch zur Antenne ausrichten Abstand Lese-/Schreibkopf (D) ID-TAG Bauform in Kunststoff E80371 16 mm Alle Angaben gelten für statische Lese-/Schreibvorgänge� 5.7.2 DTI425 ► ID-TAG zentrisch zur Antenne ausrichten Abstand Lese-/Schreibkopf (D) ID-TAG Bauform in Kunststoff E80371 40 mm...
  • Seite 10: Elektrischer Anschluss

    Die elektrische Versorgung darf nur über PELV-/SELV-Stromkreise erfolgen� ► Stromversorgung vor elektrischen Anschluss spannungsfrei schalten� 6.1 Anschlussbelegung ► Das Gerät über die M12-Steckverbindung mit dem IO-Link-Master verbinden� > Die Spannungsversorgung erfolgt durch den IO-Link-Master� IO-Link Eine Auswahl an Kabeldosen ist im Internet abrufbar unter: www�ifm�com...
  • Seite 11: Anzeigeelemente

    7 Anzeigeelemente DTI424 DTI425 LED grün: Betriebsspannung LED gelb: ID-TAG Zustand Bedeutung grün Betriebsspannung ok Betriebsspannung fehlt BLINKT LANGSAM Deaktiviert gelb EIN (permanent) ID-TAG erkannt EIN (Impuls) ID-TAG erfolgreich gelesen / geschrieben BLINKT SCHNELL Fehler beim Schreiben / Lesen auf ID-TAG...
  • Seite 12: Maße

    9 Maße 9.1 DTI424 Original Scale D 0017 9.2 DTI425 EPS Source Product Scale Frame Size: 8 10 Technische Daten Die Datenblätter sind im Internet abrufbar unter: www�ifm�com 11 Wartung, Instandsetzung und Entsorgung ► Da innerhalb des Gerätes keine vom Anwender zu wartenden Bauteile enthalten sind, das Gehäuse nicht öffnen�...
  • Seite 13: Funkzulassungen

    Die Übersicht zum Zulassungsstand eines Gerätes ist im Internet abrufbar unter www�ifm�com� 12.1.2 Europa Verwendung in allen EU Staaten 12.1.3 EU-Konformitätserklärung Hiermit erklärt die ifm electronic GmbH, dass der Funkanlagentyp DTI424 / DTI425 der Richtlinie 2014/53/EU entspricht� Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www�ifm�com�...
