Aufbau und Funktion

Heizleistung
1.15 Gerätebeschreibung
Die Raumklimageräte verfügen über ein Außenteil
sowie über ein Innengerät ...
Das Außenteil dient im Kühlbetrieb zur Abgabe der
vom Innengerät aus dem zu kühlenden Raum ent-
nommenen Wärme an die Außenluft. Im Heizbe-
trieb kann im zu beheizenden Raum am Innen-
gerät die vom Außenteil aufgenommene Wärme
abgegeben werden. In beiden Betriebsarten passt
sich die erzeugte Leistung des Kompressors exakt
an den Bedarf an und regelt so die Solltemperatur
mit minimalen Temperaturschwankungen. Durch
diese „Inverter-Technik" wird zu konventionellen
Split-Systemen Energie eingespart und die Schall-
emission auf ein besonders geringes Maß redu-
ziert. Das Außenteil ist im Außenbereich oder unter
Beachtung bestimmter Erfordernisse in Innenberei-
chen montierbar. Das Außenteil besteht aus einem
Kältekreis mit Kompressor, Verflüssiger in
Lamellenbauform, Verflüssigerventilator,
Umkehrventil und elektronisches Expansionsventil.
Die Ansteue- rung des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät ist im Innenbereich sowohl zur
Wandmontage als auch zur Montage unter der
Decke konzipiert. Die Bedienung erfolgt über eine
Infrarot-Fernbedienung. Das Innengerät besteht
aus einem Verdampfer in Lamellenbauform,
Verdampferventilator, Regelung und Kondensat-
wanne.
3
2
5
6
4
3

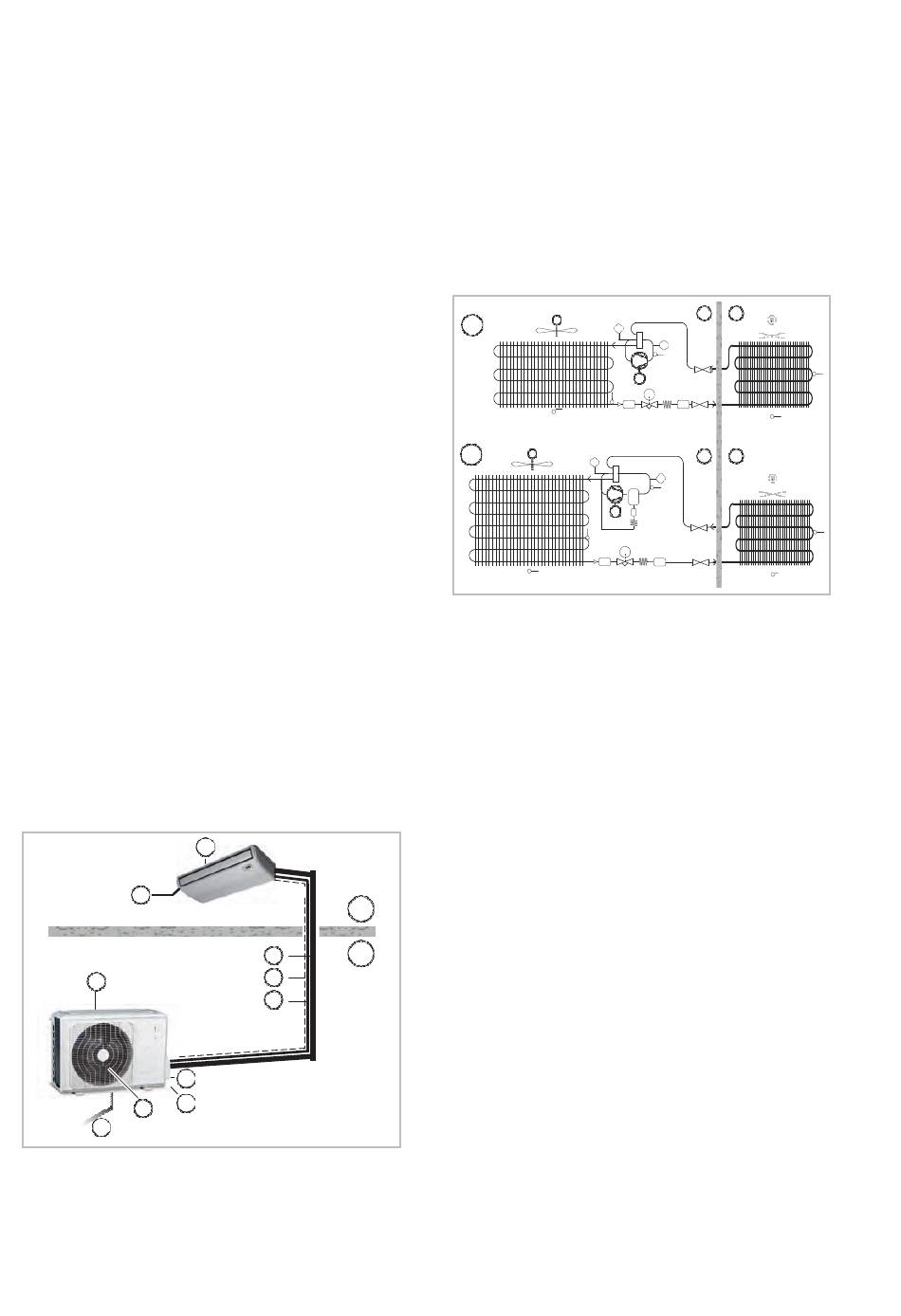

Abb. 11: Systemaufbau -
A: Außenbereich / B: Innenbereich
1: Innengerät / 2: Außenteil
3: Kondensatleitung / 4: Verflüssigerventilator
5: Netzzuleitung / 6: Absperrventil
7: Saugleitungen / 8: Einspritzleitungen
9: Steuerleitungen
1
B
A
7
8
9
Als Zubehör sind Bodenkonsolen, Wandkonsolen,
Kältemittelleitungen, Kabelfernbedienung und
Kondensatpumpen erhältlich.
Die Verbindung zwischen Innengerät und Außen-
teil wird mit Kältemittelleitungen hergestellt.
1
M1
M
PSL
P S L
2
T3
T4
T 3
T 2
M1
M
V1
PSL
P S L
M
M2
Abb. 12: Schema Kältekreis
T3
T 3
A:
Außenbereich
FLT EEV
B:
Innenbereich
T4
1:
T 2
2:
M1:
Verflüssigerventilator
M2:
Kompressor
M3:
Verdampferventilator IT
V1:
Umschaltventil K/H
EEV: Elektr. Expansionsventil
FLT: Filter
OEL: Ölrückführung
PSH: Hochdruckwächter AT
PSL: Niederdruckwächter AT
T1:
Sensor Verdampfer IT
T2:
Sensor Lufteintritt IT
T3:
Sensor Verflüssiger AT
T4:
Sensor Lufteintritt AT
T5:
Sensor Heißgas AT
A
B
M3
V1
T5
PSH
M
P S H
M2
T 1
TE
FLT EEV
FLT
T2
A
B
M3
T5
PSH
P S H
T 1
OEL
TE
FLT
T2
T1
T 5
T1
T 5
