1.14 Leistungskurven Heizen und Kühlen
Heizleistung

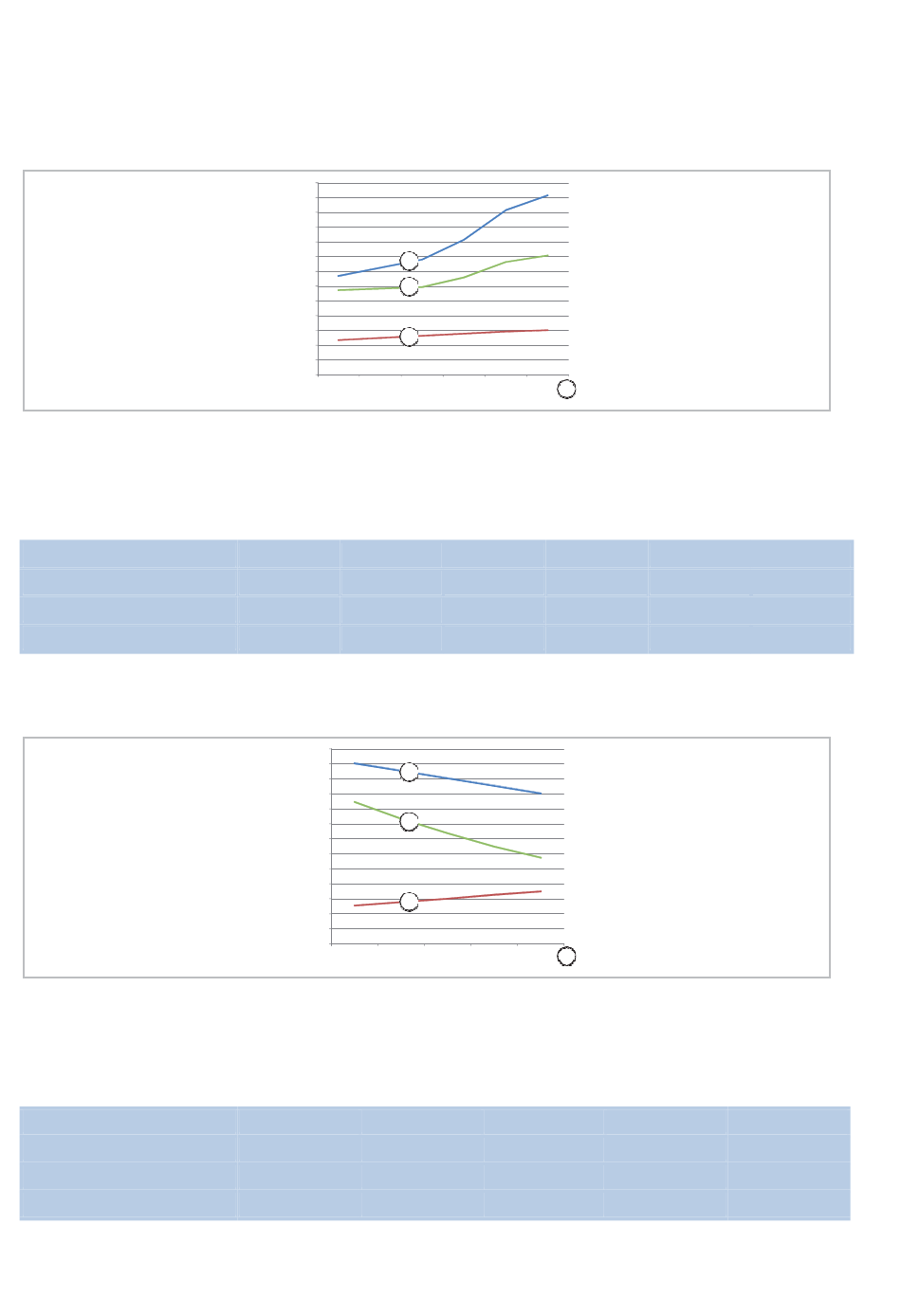

Abb. 3: Leistungskurven Heizen (Angaben bei Raumtemperatur FK 27 °C/TK 20°C)
A: Außentemperatur / 1: COP
2: Heizleistung in kW
3: Leistungsaufnahme in kW
Außentemperatur in °C
Heizleistung in kW
Leistungsaufnahme in kW
COP
Kühlleistung
Abb. 4: Leistungskurven Kühlen (Angaben bei Raumtemperatur FK 27 °C/TK 19°C)
A: Außentemperatur / 1: EER
2: Kühlleistung in kW
3: Leistungsaufnahme in kW
Außentemperatur in °C
Kühllleistung in kW
Leistungsaufnahme in kW
EER
6,50
2
6,00
5,50
1
5,00
4,50
4,00
3,50
3
3,00
2,50
2,00
1,50
1,00
0,50
0,00
-15 -10 -5
-15 -10
3,34 3,62
1,17 1,24
2,86 2,92
2
6,50
6,00 1
5,50
5,00
4,50
4,00
3,50
3
3,00
2,50
2,00
1,50
1,00
0,50
0,00
20 25 30
20 25
6,01 5,78
1,27 1,39
4,73 4,17
[°C]
A
0 7 10
-5 0
3,90 4,57
1,31 1,39
2,97 3,29
[°C]
A
35 40
30
5,52
1,50
3,68
7 10
5,57 6,07
1,46 1,50
3,82 4,04
35 40
5,28 5,01
1,63 1,74
3,24 2,87
