Anschluss
L1 L2 L3
1
400V/3~/50 Hz

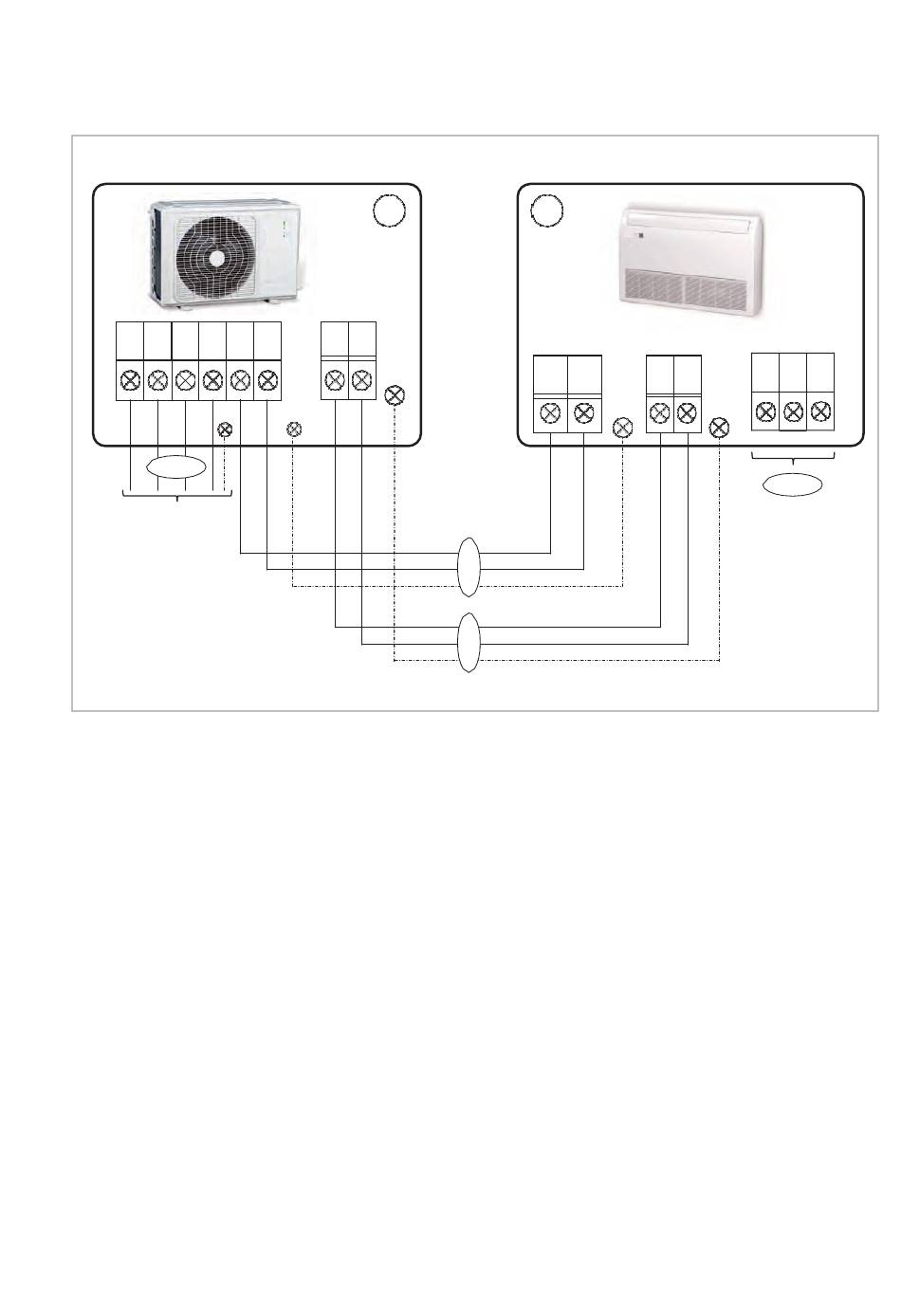

Abb. 51: Elektrisches Anschlussschema
A: Außenteil AT
B: Innengerät IT 1: Netzzuleitung
2: Kommunikationsleitungen
3: Optionaler Anschluss MCC-1 Controller
40
(1)L S2
N (2)N S1
PE PE
A B
L(L1)
PE
2
2
N(L2) S1 S2
PE PE
X Y (E)
3
