Vivax ACP-18CF50AERI Montage- Und Betriebsanleitung Seite 33

A D

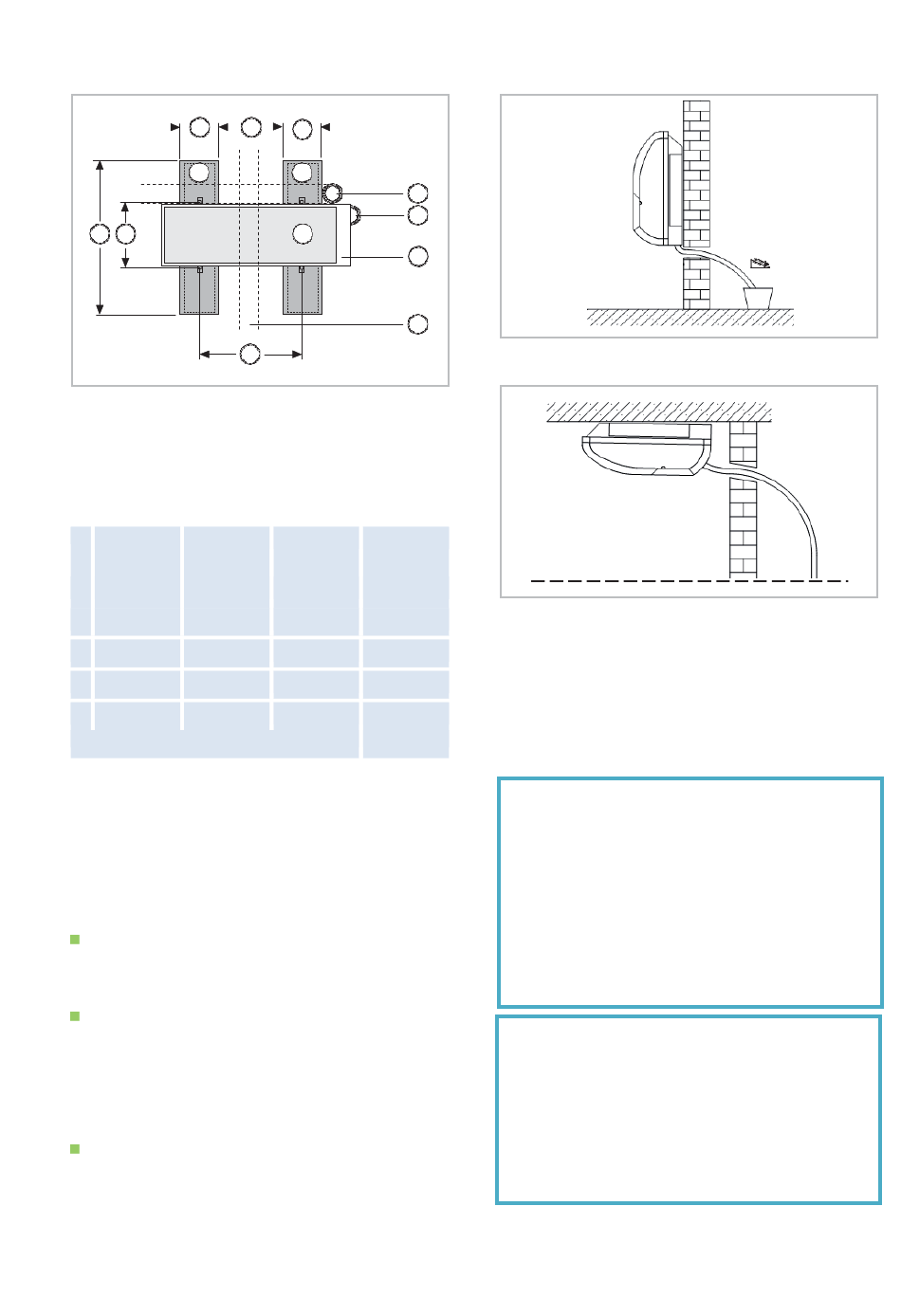

Abb. 44: Bemaßung des Streifenfundaments
(Draufsicht)
Die Bezeichnungen 1,3,5,8,9 und 11 ersehen Sie
bitte der Legende der Abb. 43
Bemaßung des Streifenfundaments (in mm)
AT
A 800
B 250
C 514
D 340
E 264
Kondensatsanschluss
Auf Grund der Taupunktunterschreitung am Lamel-
lenverflüssiger kommt es während des Heizbe-
triebes zur Kondensatbildung.
Unter dem Gerät sollte eine Kondensatwanne
montiert werden, die das anfallende Kondensat
ableiten kann.
Die bauseitige Kondensatleitung ist mit einem
Gefälle von min. 2 % zu verlegen. Gegebenen-
falls sehen Sie eine dampfdiffusionsdichte Iso-
lation vor.
Bei einem Gerätebetrieb unter 4 °C Außentem-
peratur ist auf eine frostsichere Verlegung der
Kondensatleitung zu achten. Ebenfalls ist die
untere Gehäuseverkleidung und Kondensat-
wanne frostfrei zu halten, um ein permanentes
Ablaufen des Kondensates zu gewährleisten.
Ggf. ist eine Rohrbegleitheizung vorzusehen.
Nach erfolgter Verlegung muss der freie Ablauf
des Kondensats überprüft und eine perma-
nente Dichtheit sichergestellt werden.
36
B E
B
5 5
1
1
C
AT AT
800 1200
250 250
540 673
350 403
290 423
9
8
3
11
Abb. 45: Kondensatanschluss IT an der Wand
AT
1200
250 Abb. 46: Kondensatanschluss IT an der Decke
634
404
Gesicherte Ableitung bei Undichtigkeiten
384
Mit dem Ölabscheider OA 2.2 werden die unten
aufgeführten Forderungen der regionalen
Vorschriften und Gesetze erfüllt.
Regionale Vorschriften oder Gesetze des
Umweltschutzes, z.B. Wasserhaushaltgesetzes
(WHG), können zur Vorbeugung von
unkontroll- ierten Ableitungen im Falle einer
Undichtigkeit geeignete Vorkehrungen
erfordern, um austre- tendes Kältemaschinenöl
oder Medium mit Gefahrenpotential einer
sicheren Entsorgung zuzuführen.
Bei Kondensatabführung über einen Kanal
muss nach DIN EN 1717 sichergestellt sein,
dass abwasserseitig vorhandene mikrobiologi-
sche Belastungen (Bakterien, Pilze, Viren)
nicht in das daran angeschlossene Gerät
gelangen können.
HINWEIS!
HINWEIS!
min. 2%
min. 2%
