Aufbau und Funktion

Gerätebeschreibung
Das Außengerät dient im Kühlbetrieb zur Abgabe
der vom Innengerät aus dem zu kühlenden Raum
entnommenen Wärme an die Außenluft. Im
Heizbetrieb kann im zu beheizenden Raum am
Innen- gerät die vom Außenteil aufgenommene
Wärme abgegeben werden. In beiden
Betriebsarten passt sich die erzeugte Leistung des
Kompressors exakt an den Bedarf an und regelt so
die Solltemperatur mit minimalen
Temperaturschwankungen. Durch diese „Inverter-
Technik" wird zu konventionellen Split- Systemen
Energie eingespart und die Schallemission auf ein
besonders geringes Maß reduziert. Das Außenteil
ist im Außenbereich oder unter Beachtung
bestimmter Erfordernisse in Innenbereichen
montierbar. Das Innengerät ist im Innenbereich für
den oberen Wandbereich konzipiert. Die
Bedienung erfolgt über eine Infrarotfernbedie-
nung.
Das Außenteil besteht aus einem Kältekreis mit
Kompressor, Verflüssiger in Lamellenbauform,
Verflüssigerventilator, Umkehrventil und Drossel-
organ. Die Ansteuerung des Außenteiles erfolgt
über die Regelung des Innengerätes.
Das Innengerät besteht aus Verdampfer in Lamel-
lenbauweise, Verdampferventilator, Regelung und
Kondensatwanne.
Als Zubehör sind Bodenkonsolen, Wandkonsolen,
Kältemittelleitungen und Kondensatpumpen erhält-
lich.
1 2

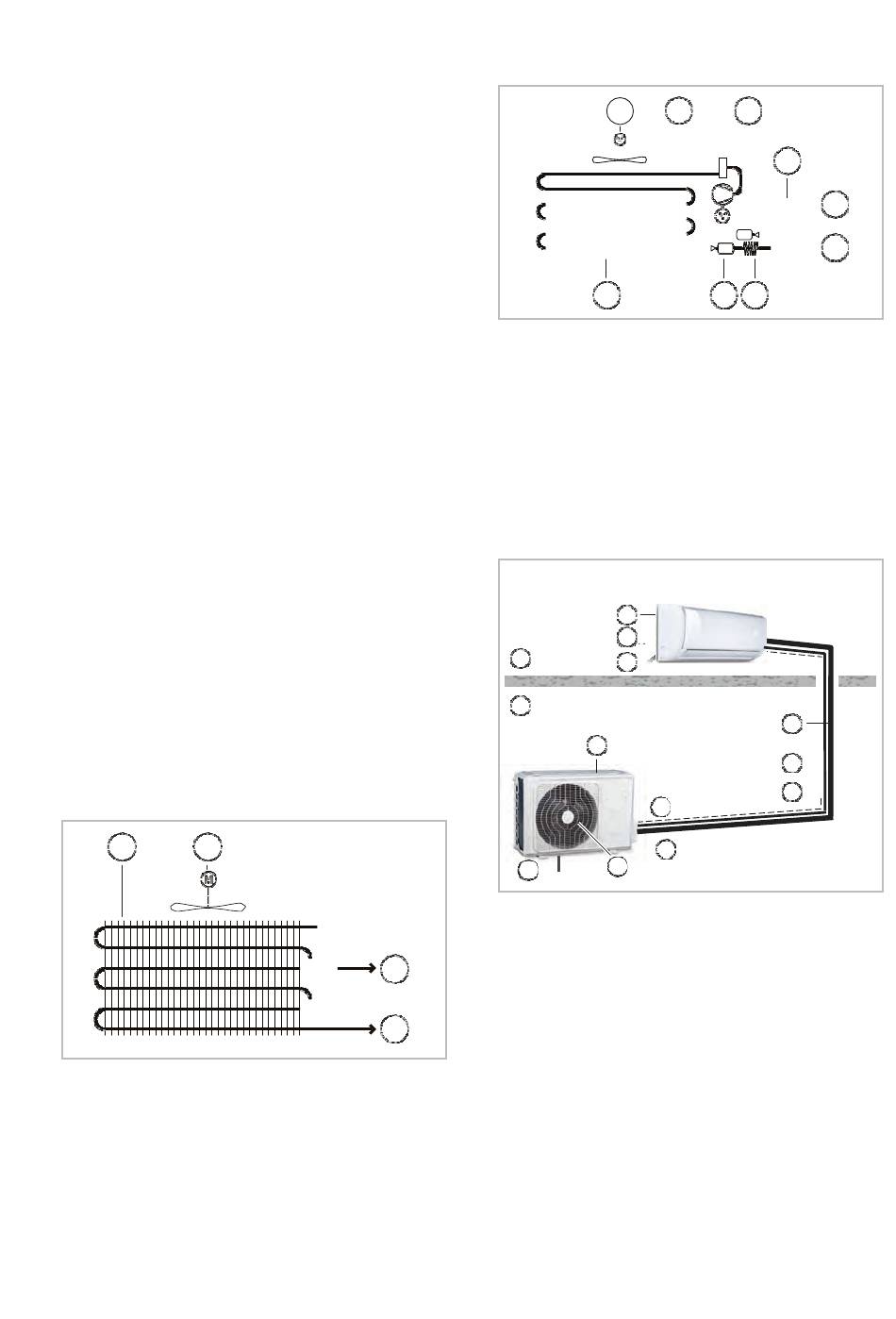

Abb. 3: Schema Kältekreis Innengerät
1: Verdampfer
2: Verdampferventilator
3: Anschluss Saugleitung
4: Anschluss Flüssigkeitsleitung
Abb. 4: Schema Kältekreis Außenteil
1: Verflüssiger
2: Verflüssigerventilator
3: Umkehrventil
4: Kompressor
5: Filtertrockner
6: Drosselorgan Kapillarrohr
7: Anschluss Manometer
8: Anschlussventil Saugleitung
9: Anschlussventil Flüssigkeitsleitung
B
A
Abb. 5: Systemaufbau 3
3
A: Außenbereich
B: Innenbereich
1: Innengerät
4
2: Außenteil
3: Kondensatleitung
4: Verflüssigerventilator
5: Netzzuleitung
6: Absperrventil
7: Saugleitung
8: Einspritzleitung
9: Steuerleitung
Die Verbindung zwischen Innengerät und
Außengerät wird mit Kältemittelleitungen
hergestellt.
