Kapitel 3
Hinweis

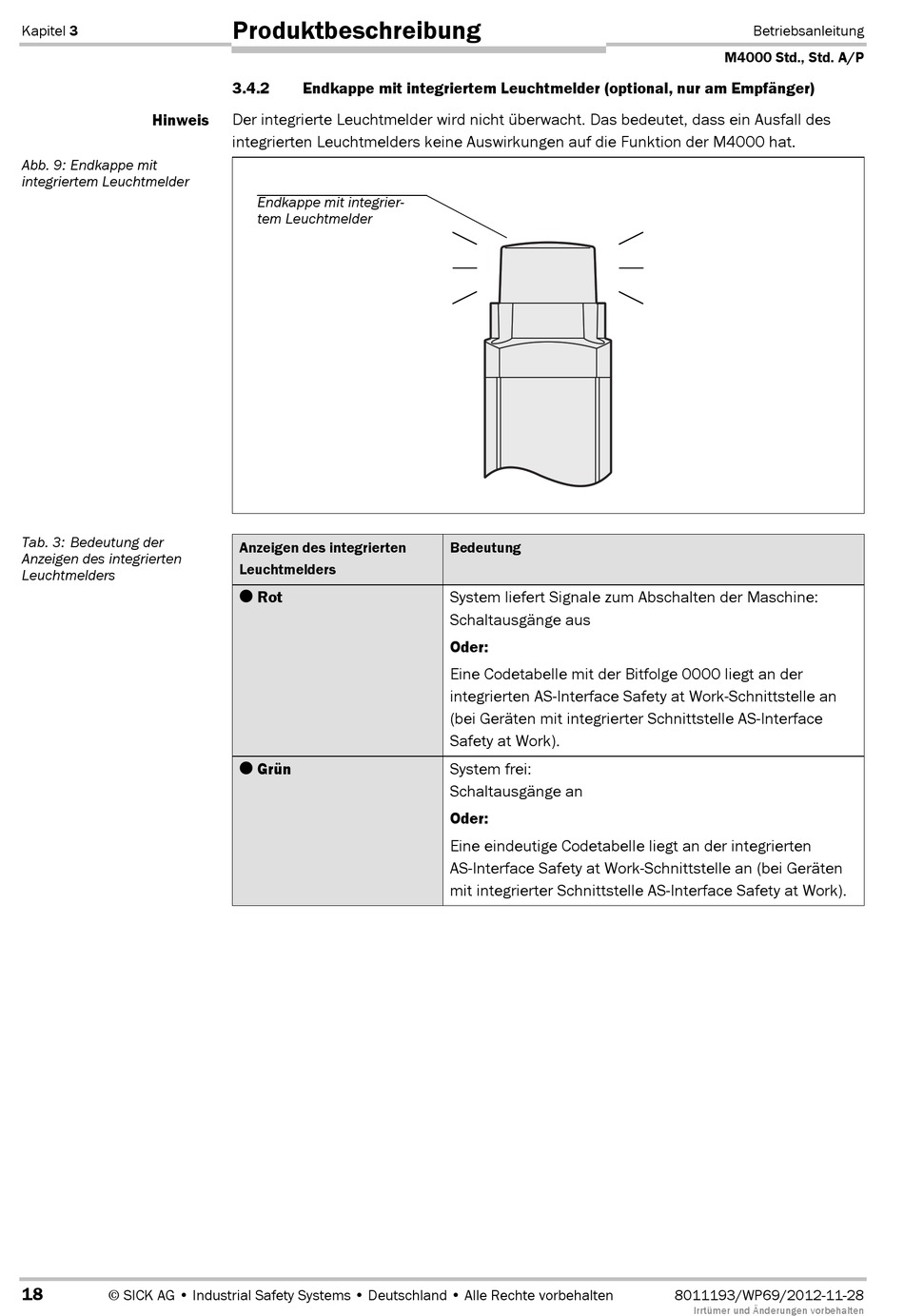

Abb. 9: Endkappe mit
integriertem Leuchtmelder
Tab. 3: Bedeutung der
Anzeigen des integrierten
Leuchtmelders
18
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Produktbeschreibung
3.4.2 Endkappe mit integriertem Leuchtmelder (optional, nur am Empfänger)
Der integrierte Leuchtmelder wird nicht überwacht. Das bedeutet, dass ein Ausfall des
integrierten Leuchtmelders keine Auswirkungen auf die Funktion der M4000 hat.
Endkappe mit integrier-
tem Leuchtmelder
Anzeigen des integrierten
Leuchtmelders
Rot
Grün
Bedeutung
System liefert Signale zum Abschalten der Maschine:
Schaltausgänge aus
Oder:
Eine Codetabelle mit der Bitfolge 0000 liegt an der
integrierten ASDInterface Safety at Work-Schnittstelle an
(bei Geräten mit integrierter Schnittstelle ASDInterface
Safety at Work).
System frei:
Schaltausgänge an
Oder:
Eine eindeutige Codetabelle liegt an der integrierten
ASDInterface Safety at Work-Schnittstelle an (bei Geräten
mit integrierter Schnittstelle ASDInterface Safety at Work).
Betriebsanleitung
M4000 Std., Std. A/P
8011193/WP69/2012-11-28
Irrtümer und Änderungen vorbehalten
