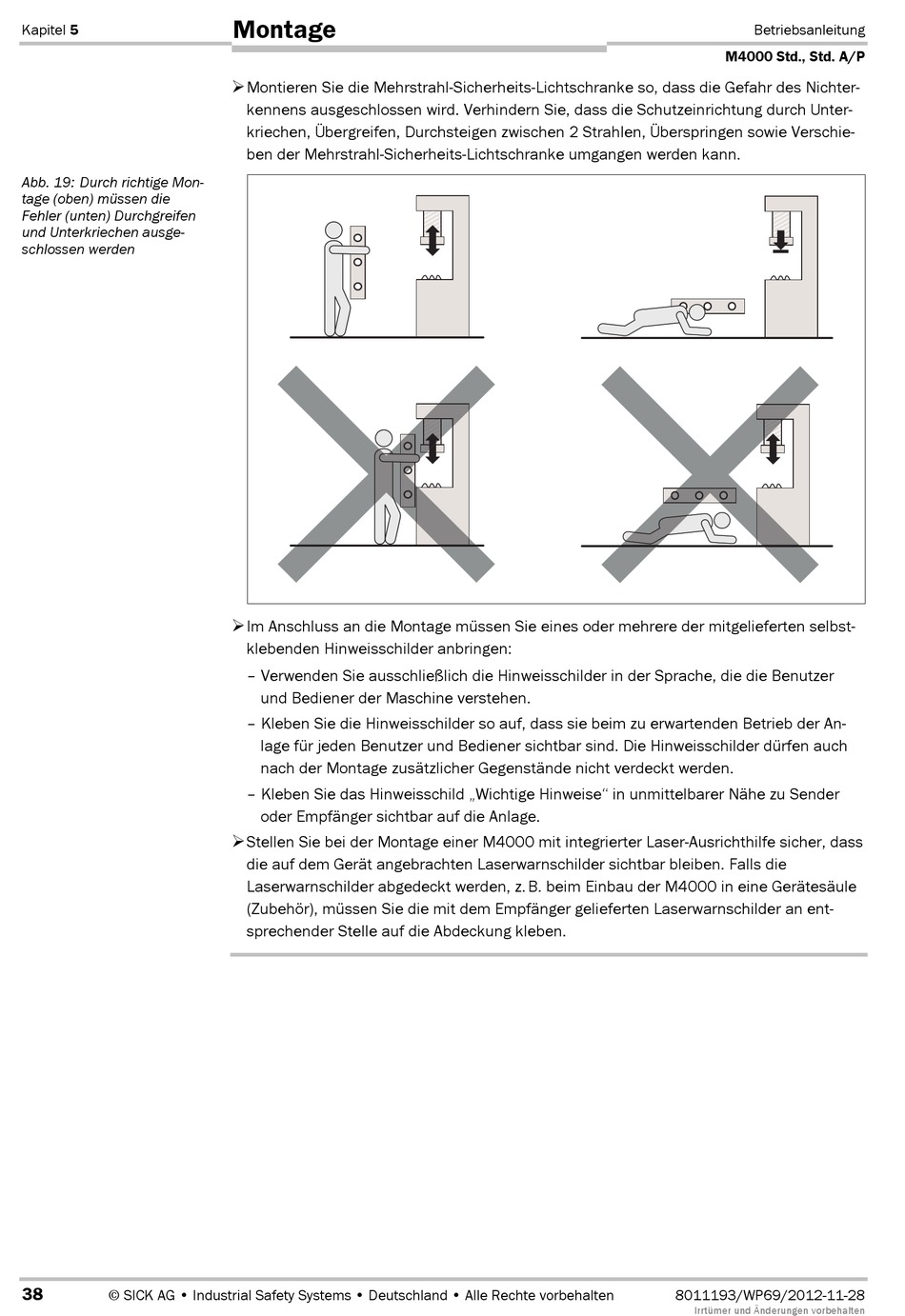

Abb. 19: Durch Richtige Montage (Oben) Müssen Die Fehler (Unten) Durchgreifen - SICK M4000 Standard Betriebsanleitung

Kapitel 5
Abb. 19: Durch richtige Mon-
tage (oben) müssen die
Fehler (unten) Durchgreifen
und Unterkriechen ausge-
schlossen werden
38
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
Montieren Sie die Mehrstrahl-Sicherheits-Lichtschranke so, dass die Gefahr des Nichter-
kennens ausgeschlossen wird. Verhindern Sie, dass die Schutzeinrichtung durch Unter-
kriechen, Übergreifen, Durchsteigen zwischen 2 Strahlen, Überspringen sowie Verschie-
ben der Mehrstrahl-Sicherheits-Lichtschranke umgangen werden kann.
Im Anschluss an die Montage müssen Sie eines oder mehrere der mitgelieferten selbst-
klebenden Hinweisschilder anbringen:
– Verwenden Sie ausschließlich die Hinweisschilder in der Sprache, die die Benutzer
und Bediener der Maschine verstehen.
– Kleben Sie die Hinweisschilder so auf, dass sie beim zu erwartenden Betrieb der An-
lage für jeden Benutzer und Bediener sichtbar sind. Die Hinweisschilder dürfen auch
nach der Montage zusätzlicher Gegenstände nicht verdeckt werden.
– Kleben Sie das Hinweisschild „Wichtige Hinweise" in unmittelbarer Nähe zu Sender
oder Empfänger sichtbar auf die Anlage.
Stellen Sie bei der Montage einer M4000 mit integrierter LaserDAusrichthilfe sicher, dass
die auf dem Gerät angebrachten Laserwarnschilder sichtbar bleiben. Falls die
Laserwarnschilder abgedeckt werden, z. B. beim Einbau der M4000 in eine Gerätesäule
(Zubehör), müssen Sie die mit dem Empfänger gelieferten Laserwarnschilder an ent-
sprechender Stelle auf die Abdeckung kleben.
