PE L1 L2 L3 N
�
�
�
�
�
�
Anschlüsse Hausverteilung
�
�
�
�
(Abbildung 13: AC-Verklemmung)
BHKW in Kombination mit Solaranlage anschließen:
In Kombination mit der Solaranlage kann über einen Klemmstein vor der
Hausverteilung und zwischen den Leistungsmessgeräten 1 und 2 zusätzlich
ein BHKW angeschlossen werden. Stellen Sie hierfür in jedem Fall sicher,
dass der Nennstrom, der vom BHKW und der PV-Anlage erzeugt wird, pro
Phase 65 A nicht überschreitet.
Anschlussvariante 3:

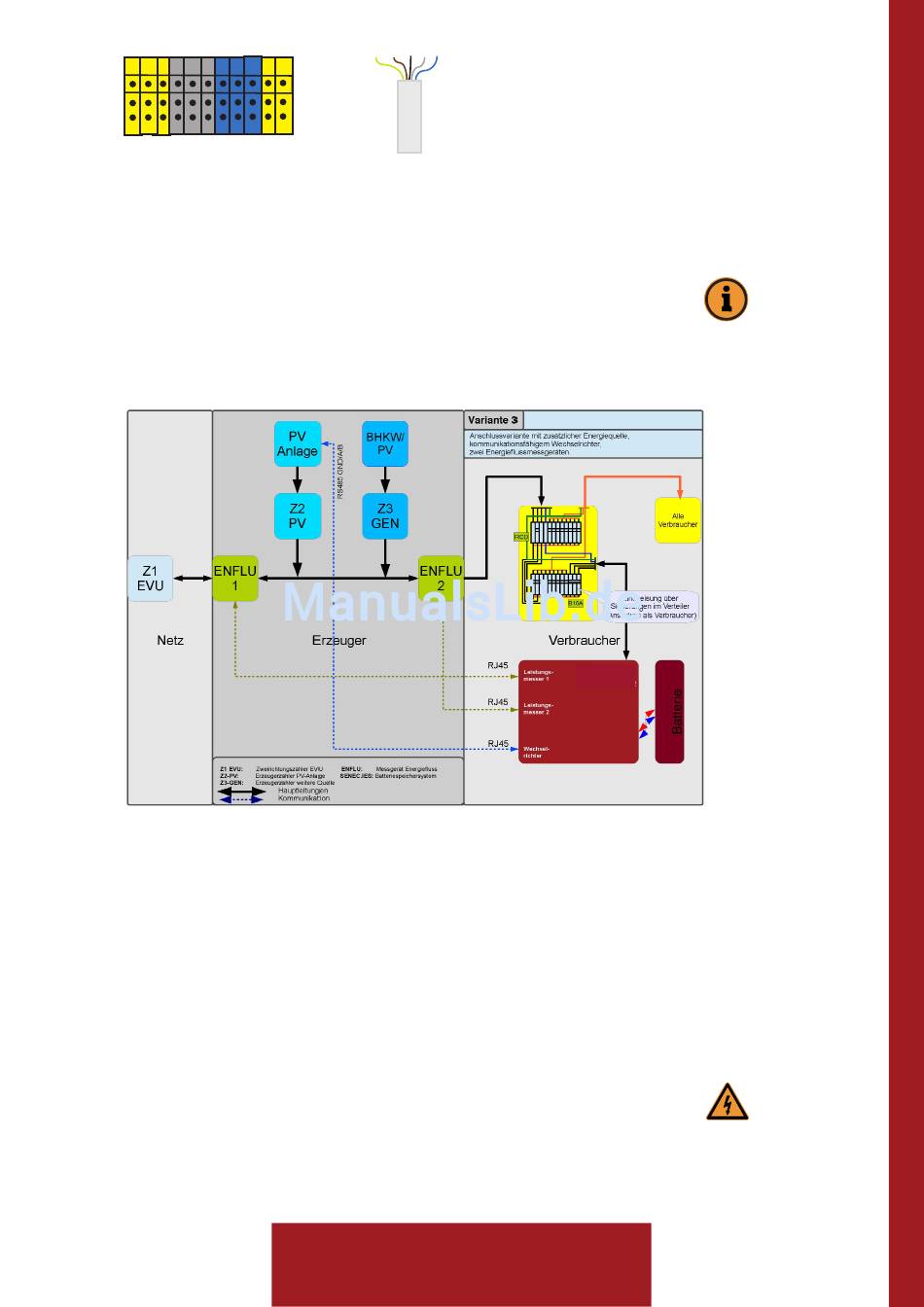

(Abbildung 14: Anschlussvariante 3 des a-store cp+bei alternativer Energiequelle)
Fahren Sie anschließend mit der Installation des a-store cp+ in der hier be-
schriebenen Reihenfolge fort.
4) Stellen Sie den Akku auf.
Nach der AC-Installation des Schaltschrank positionieren Sie den Akku am
gewünschten Montageort und befestigen Sie die DC-Kabel an der am Last-
trennschalter vorgesehenen Klemmung (für die Aderendhülsen) mit einem
Drehmoment von 2 Nm.
Stellen Sie den Akkutrog an der gewünschten Stelle auf. Beachten Sie die vorge-
schriebenen Mindestabstände: 30 cm seitlich und 20 cm nach oben; Rückseite
Akkugehäuse zur Wand 5 bis 10 cm. Setzen Sie die Akkuzellen nacheinander ein!
Die gelieferten Akkuzellen enthalten verdünnte Schwefelsäure.
Beachten Sie auch die Sicherheitshinweise zum Umgang mit Blei-Säure-Ak-
kus (Kap. 1.7).
Prüfen Sie immer, ob alle Spannungsquellen (AC und DC) vom Netz ge-
4 Installation
Kabel zur Hausverteilung
Anschließen bei
alternativen Ener-
giequellen.
Vorsicht vor
anliegender Span-
nung!
25
