Wichtige Produkt-
information!
Akkuzellen und
Schaltschrank
nur mithilfe von
zwei Personen
transportieren und
montieren!
Materialplanung
beachten! Frei-
liegende Kabel
vermeiden! Arbei-
ten am Stromnetz
nur bei betätigtem
Schutzschalter!
24
Empfohlene Vorgehensweise bei der Installation:
1)
bei Anlieferung Anlage und Verpackung auf Schäden kontrollieren,
auspacken
2)
Anbringen des Schaltschranks
3)
vorbereitete AC-Leitungen vom Schaltschrank in Hausverteilung
anschließen
4)
Akku aufbauen, DC-Kabel an Lasttrennschalter befestigen (2 Nm)
5)
Vorbereiten
des
an das DC Kabel)
6)
Zellen in den Akkutrog stellen
7)
Akku befüllen
8)
Anschließen der Umwälz-Pumpe
9)
Akku an Lasttrennschalter anschließen
10)
Schutzschalter abstellen
11)
a-store cp+ in Hausverteilung einbinden
12)
Inbetriebnahme gemäß Kap. 4.2; Funktionskontrolle durchführen
13)
Schaltschrank und Akku verschließen
1) Prüfen Sie die Lieferung auf Schäden.
2) Beachten Sie folgende Abfolge bei der Montage des Schaltschrankes:
1.
Bohren Sie alle vier Löcher gemäß Bemaßung in die Wand und verse-
hen Sie die obere Aufhängung mit den geeigneten Schrauben. (Ge-
wicht 50 kg)
2.
Hängen Sie zu zweit den Schaltschrank mitsamt Elektronik in der Auf-
hängung ein und befestigen Sie die untere Verschraubung! Achten Sie
auf ausreichend Unfallschutz!
3.
Bei evtl. Bohrungen für die AC-Verkabelung im Haus schließen Sie die
Abdeckung des Schaltschranks.
Planen Sie im Vorfeld ausreichend Kabelmaterial für die Verbindung des
Schaltschranks mit dem Hausnetz ein! Stellen Sie die Leitungswege
sicher! Bei Arbeiten im Hausnetz Schutzschalter abstellen!

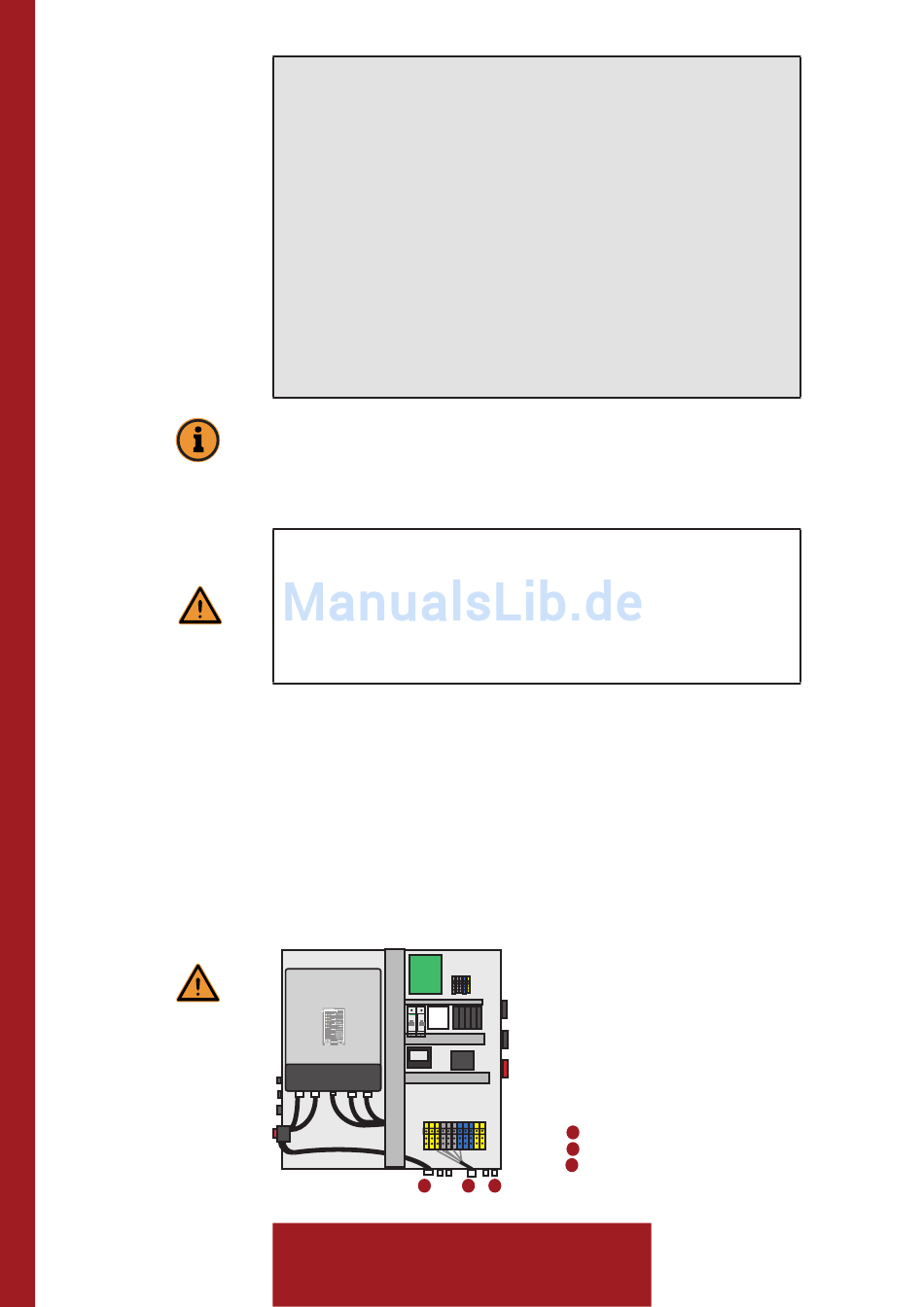

3) Schließen Sie die vorbereiteten Leitungen im a-store cp+ Schalt-
schrank an.
Entfernen Sie die Isolation an den Kabelenden. Bringen Sie die Hausanschlüsse an
den vorhergesehenen Stellen an (siehe Abb. 13). Der Netzanschluss des a-store
cp+ erfolgt dreiphasig über eine AC-Klemmleiste im Unterbereich des Gerätes.
1
4 Installation
DC-Kabels
(Anbringung
Akkusystem
1
Hausverteilung
2
Anschlüsse für Messgeräte
3
2
3
der
Rohrkabelschuhe
