Unterseite mit Anschlüssen (Anschlüsse sind im Schaltschrank beschriftet):
DC-Anschluss
PE

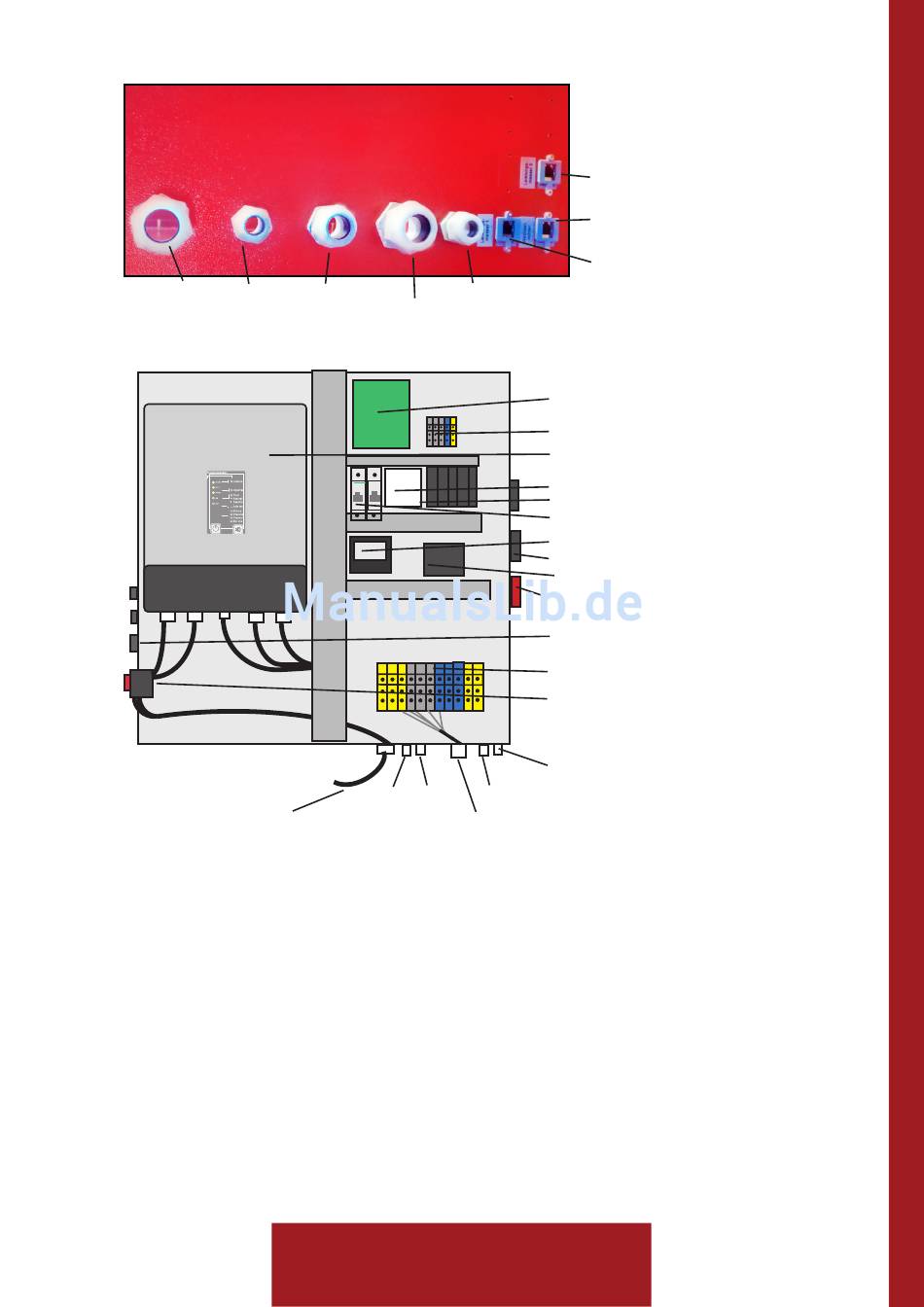

(Abbildung 7: Aufbau und Abmessungen Schaltschrank in cm (Angaben sind ca. Maße))
DC-Anschlusskabel:
werden an montierten Akku-
block angebracht.
Werden vom Installateur
gestellt. Länge: max. 2 m
ab Schalter bei 25 mm² !
(Abbildung 8: Aufbau Schaltschrank a-store cp+)
Beschreibung Batteriewechselrichter
Der Wechselrichter Studer Innotec XTM 4000-48 steuert die optimale Entla-
dungstiefe. Der Tiefentladeschutz verlängert die Lebensdauer der Batterie sig-
nifikant. Die automatische Lasterkennung sichert eine nahezu unterbrechungs-
freie Stromversorgung auch ohne direkte Sonneneinstrahlung oder bei Um-
schaltung.
Der Batteriewechselrichter mitsamt seiner Steuerplatine wird im Schaltschrank
integriert geliefert. Über eine digitale Kommunikationsschnittstelle können
Status, Verbrauch etc. über das Monitoring angezeigt werden (siehe Kap. 6).
Hinweise zur Montage des Schaltschranks erfolgen in der Montageabfolge
in Kap. 4.1. Nähere Informationen zum Gerät finden Sie im beiliegenden Be-
nutzerhandbuch.
2.3 Beschreibung der Komponenten
Schlauch für Umwälzung
Daten
AC-Anschluss
PE
Daten
AC-Zuleitungen L1, L2, L3
Leistungsmesser 2
Wechselrichter
Leistungsmesser 1
Steuereinheit
Klemmleiste
Batteriewechselrichter
mit Funktionsanzeige
Trafo
Relais
Sicherungen F1 und F2
ENS (Einrichtung zur Netzüberwachung)
programmierbare Steckdosen
Pumpe
Notstrom-Steckdose
Bedienelemente
AC-Klemmleiste
Batterie-Lasttrennschalter
Anschlüsse für Messgeräte
Schlauch für Umwälzung
15
