Zellen einzeln
transportieren!
Hinweise in
Kapitel 3.2/3.3/4.1
beachten!
Akku geschlos-
sen lassen und
nur von Fachkraft
öffnen lassen!
16
Zur Kontrolle des Batteriewechselrichters dient eine LED-Anzeige am Gerät.
Abb. 9 zeigt die jeweiligen Betriebszustände des Geräts an.

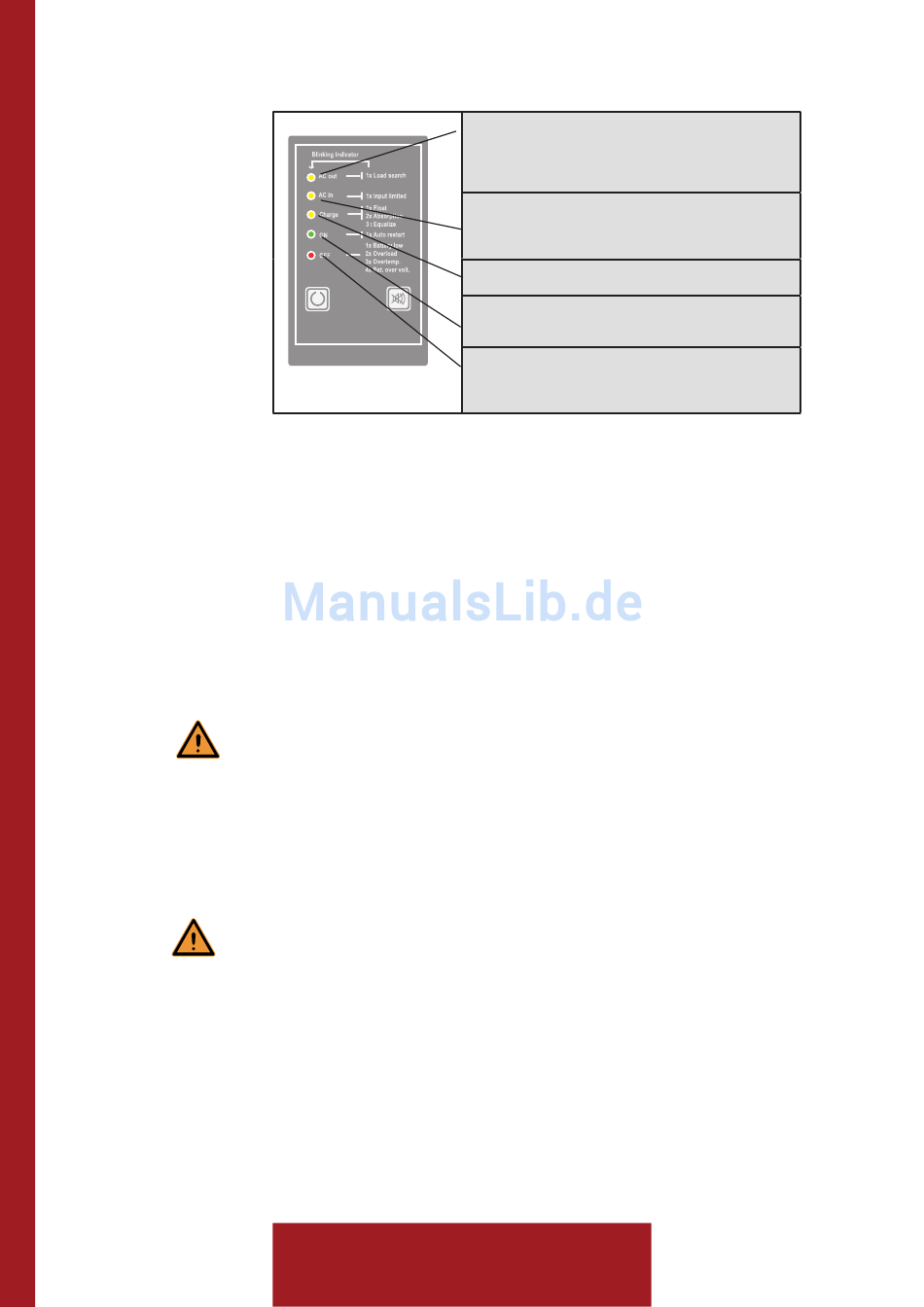

(Abbildung 9: Bedeutung der LEDs am Akkuwechselrichter)
Beschreibung Laderegelungselektronik
Die Ladesteuerung befindet sich vorkonfiguriert im a-store cp+ -Schaltgehäuse
und besteht aus Trafo, Steuereinheit, Sicherungen, Schalt-Relais und den
Messeinheiten. Die Steuerung kommuniziert mit dem Batteriewechselrichter, um
im Betrieb Parameter vorzugeben. Mit dem Leistungsmessgerät können dreipha-
sige Ströme und Spannungen im Wechselstromnetz erfasst und angezeigt werden.
Beides steuert die Regulierung der jeweiligen Stromflüsse zwischen Akku, Solaran-
lage und Verbrauchern.
Hinweis: das Vornehmen von Veränderungen an der Firmenware an einer oder
mehreren Komponenten des a-store cp+ Systems führt zum Verlust der Garantie
durch die asola Technologies GmbH.
Beschreibung des Akkus
Der Akku besteht aus 24 geschlossenen Zellen mit insgesamt nominal 48
Volt bzw. einem Spannungsbereich von 45 bis 60 Volt. Die Batterien haben
eine lange Lebensdauer von bis zu 12 Jahren mit bis zu 3.200 Entladungen
(bei HDoD: 55%). Eine Selbstentladung der Batterie wurde durch Eliminie-
rung der Kriechströme (durch einen Spezial-Separator zwischen Plus- und
Minusplatte) minimiert. Eine Sediment-Auffangkammer verhindert ungewollte
Kurzschlüsse, was zusätzlich die Kapazität erhöht.
Die Batterien werden in betriebsfertigem Zustand geliefert.
Bitte beachten Sie, dass die Akkuzellen unter Umständen für eine Installation sepa-
rat transportiert werden müssen! Lesen Sie dazu die Installationshinweise im Kap.
4.1!
Achten Sie beim Zusammenbau auf die richtige Polarität gem. Abb 11!
2.3 Beschreibung der Komponenten
AC out blinkt
- Anlage im Standbymodus oder in
Begrenzung
AC out leuchtet
- Verbraucher werden mit Batterie-
strom versorgt
AC in leuchtet
- Batterie wird mit Solarstrom geladen
AC in ist aus
- Spannungsversorgung ist getrennt -
Energie wird entnommen
Charge
- Ladezustand der Batterien
On (grün) blinkt
- Ladebereit
On (grün) leuchtet - Akkuwechselrichter ist im Betriebs-
modus
Off (rot) blinkt
- Meldung je nach Zustand der Zellen
Off (rot) leuchtet - Anlage ist ausgeschaltet
