Empfehlungen für die Systemkonstruktion
Der zuverlässige Betrieb eines Scrollverdichters
ist abhängig von der richtigen Verdichterwahl der
jeweiligen Anwendung. Wurde ein ungeeigneter
Verdichter gewählt, wird dieser u.U. außerhalb
Das Rohrleitungssystem muss nach den
anerkannten Regeln der Technik eingebracht
werden, um eine ordnungsgemäße Ölrückführung,
selbst bei Minimallastbedingungen, zu
gewährleisten. Dabei sollte insbesondere auf die
Größe und die Neigung, der vom Verdampfer
kommenden Leitungen geachtet werden. In den
Rückführenden Leitungen aus dem Verdampfer
darf sich kein Öl ansammeln. Zudem muss in
Stillstandszeiten eine Verlagerung von Öl und
Kältemittel, zum Verdichter hin, verhindert werden.
Das Rohrleitungssystem sollte über eine
ausreichende dreidimensionale Flexibilität verfügen.

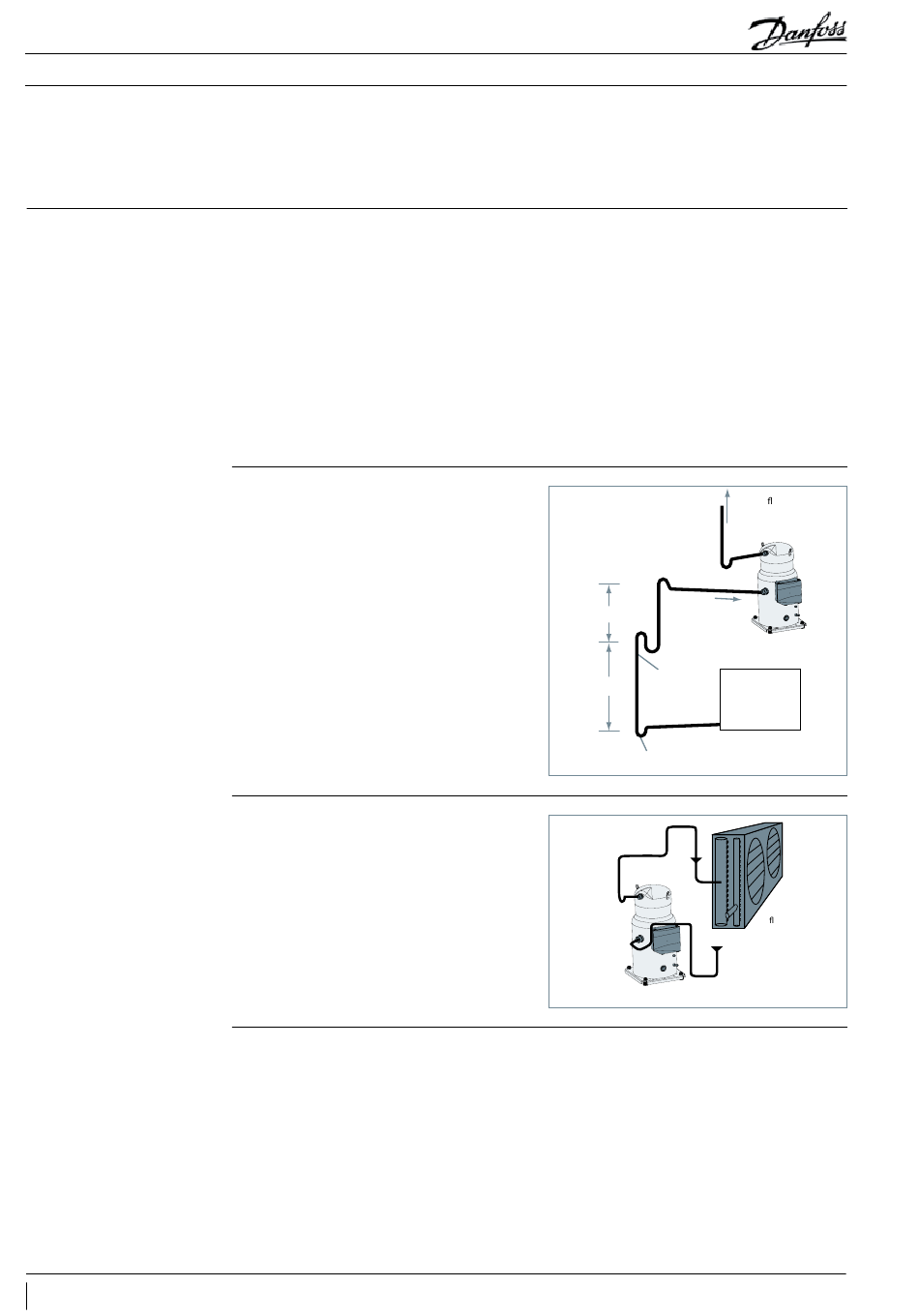

Wenn sich der Verdampfer oberhalb des Verdichters
befindet (wie häufig bei Split- oder externen
Verflüssigern der Fall), wird nachdrücklich eine
Pump-down-Funktion empfohlen. Wenn dies
nicht vorgesehen wird, muss die Saugleitung
am Verdampferaustritt einen Überbogen haben,
damit in Stillstandsphasen kein Kältemittel in den
Verdichter läuft.
Wenn sich der Verdampfer unter dem Verdichter
befindet, muss die Saugsteigleitung Ölfallen
aufweisen, um zu verhindern, dass sich bei einem
Stillstand das flüssige Kältemittel am Austritt
des Verdampfers ansammelt. Dies kann zur
Fehlinterpretation des Expansionsventilsfühlers
führen.
Wenn sich der Verflüssiger über dem Verdichter
befindet, muss ein entsprechendes U-Stück nahe
dem Verdichter vorgesehen werden, damit in
Stillstandsphasen kein Rückfließen von Öl aus
der Druckleitung zum Verdichter hin stattfinden
kann. Der obere Überbogen hilft zudem, dass kein
flüssiges Kältemittel bei Verdichterstillstand in den
Verdichter zurückfließt.
Ein Verdampfer mit optimiertem Verteiler
sorgt am Austritt die gewünschte Überhitzung
und ermöglicht eine optimale Ausnutzung
der Wärmeaustauschflächen. Dies ist für
Plattenverdampfer entscheidend, die im Allgemeinen
über einen kleineren Kreis und ein geringeres
Volumen als Rohrbündelwärmeübertrager und
luftgekühlte Register verfügen.
Bei allen Verdampfertypen muss besonders auf
die Überhitzung und die Ölrückführung geachtet
werden.
seines Anwendungsbereichs betrieben, was
zu einer reduzierten Leistung, verringerten
Betriebssicherheit oder beidem führen kann.
Es sollte nicht mit der umgebenden Struktur in
Kontakt kommen, es sei denn, es wurde eine
geeignete Rohrleitungshalterung installiert. Dies
dient zum Schutz vor übermäßigen Schwingungen,
die in Verbindung mit Werkstoffermüdung oder
-Verschleiß durch Abrieb zu Schäden an den
Rohrverbindungen oder -leitungen führen können.
Neben den Schäden an Rohrverbindungen oder
-Leitungen können auch Schwingungen auf die
umgebende Struktur übertragen werden, die eine
unzulässige Geräuschentwicklung verursachen.
(für weitere Informationen zu Geräuschpegel und
Schwingungen siehe Abschnitt „Vermeiden von
Geräuschentwicklung und Schwingungen").
U-Stück
Neigung 0,5 %
4 m/s oder mehr
max. 4 m
U-Stück, so kurz wie möglich
8 bis 12 m/s
max. 4 m
Neigung 0,5 %
4 m/s oder mehr
U-Stück, so kurz wie möglich
Oberer
Überbogen
HP
U-Stück
LP
Dreidimensionale Flexibilität
Ein Unterkühlungskreis im Verflüssiger,
der eine hohe Unterkühlung liefert, erhöht
den Wirkungsgrad bei einem hohen
Verflüssigungsdruck.
Darüber hinaus sorgt eine entsprechende
Unterkühlung einen zuverlässigen Betrieb
des Expansionsventils, sowie einen hohen
Wirkungsgrad des Verdampfers. Ohne
ausreichende Unterkühlung bildet sich flashgas
am Expansionsventil, dies führt zur übermäßigen
Dampfbildung und geringerer Leistung.
Zum Ver üssiger
HP
LP
Verdampfer
Ver üssiger
