Anwendungsrichtlinien
Handhabung und
Lagerung des Verdichters

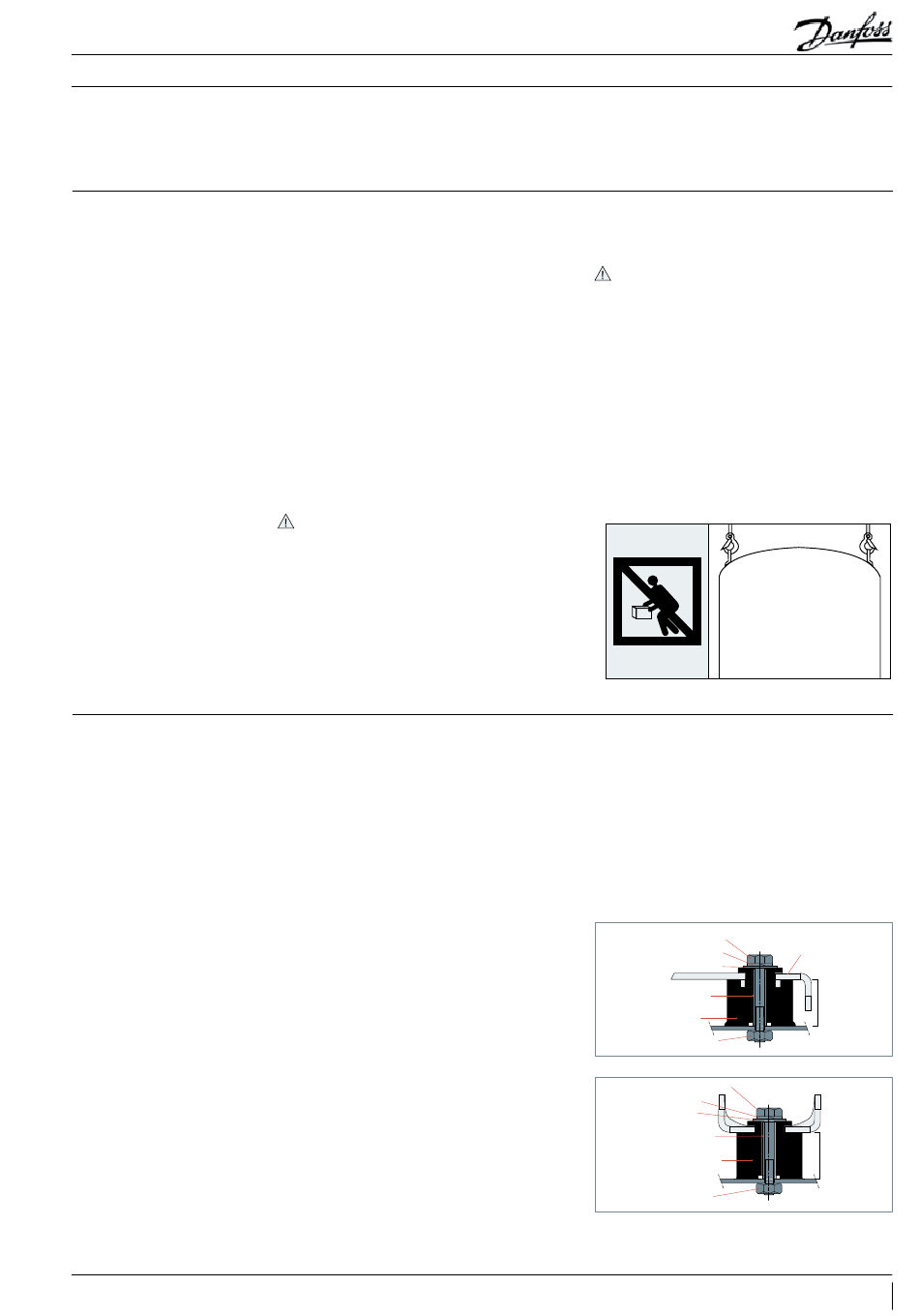

Montage des Verdichters
Installation
Jeder SM-/SY-/SZ-Verdichter wird mit einer
gedruckten Installationsanleitung geliefert. Sie
können die Anleitung auch auf der Danfoss-
Jeder SM-/SY-/SZ-Scrollverdichter von Danfoss
ist oben auf dem Gehäuse mit zwei Hebeösen
ausgestattet. Verwenden Sie zum Anheben
des Verdichters immer diese Ösen. Setzen Sie
eine Hebeausrüstung ein, die für das Gewicht
des Verdichters geeignet und zertifiziert ist.
Es wird nachdrücklich empfohlen, eine für
das Verdichtergewicht geeignete Traverse zu
verwenden, um eine bessere Lastverteilung
sicherzustellen. Auch empfiehlt es sich, Hebeösen
mit Verschluss zu verwenden, die für das Gewicht
des Verdichters geeignet sind. Befolgen Sie immer
die geltenden Vorschriften für das Anheben
von Objekten, die von Art und Gewicht her den
Verdichtern entsprechen. Halten Sie den Verdichter
bei allen Hebearbeiten in einer aufrechten Position
(maximal 15° zur Vertikalen).
Verwenden Sie immer beide Hebeösen, um
den Verdichter anzuheben. Der Verdichter ist zu
schwer, um ihn nur an einer Hebeöse anzuheben.
Bei Nichteinhaltung kann sich die Hebeöse vom
Verdichter lösen, was erhebliche Beschädigungen
und ggf. Verletzungen zur Folge haben kann.
Lagern Sie den Verdichter an einem Ort, an
dem er keinem Regen sowie keiner korrosiven
oder brennbaren Atmosphäre ausgesetzt ist.
Der Verdichter darf während des Betriebs maximal
3° zur Vertikalen geneigt werden.
Alle Verdichter werden mit vier
Schwingungsdämpfern aus Gummi und
Metallhülsen geliefert, die dazu dienen, den
Grundrahmen vor Schwingungen des Verdichters
zu schützen. Diese Schwingungsdämpfer müssen
bei der Montage eines Verdichters immer bei
Einzelanwendung verwendet werden.
Montage von SM/SZ084-090-100-110-120-148-
161-175-185: Es werden Schrauben der Größe
HM8 benötigt. Diese müssen mit 21 Nm angezogen
werden. Die Schrauben und Unterlegscheiben sind
im Lieferumfang des Montagesatzes enthalten.
Montage von SM/SZ112-124-147: Es werden
Schrauben der Größe HM8 benötigt. Diese
Schrauben müssen mit 15 Nm angezogen werden.
Die Schrauben und Unterlegscheiben sind im
Lieferumfang des Montagesatzes enthalten. Wenn
eine Ölsumpfheizung verwendet wird, darf sie erst
nach der Montage der Schwingungsdämpfer am
Verdichter montiert werden, um Beschädigungen
daran zu vermeiden.
Webseite (www.danfoss.com) herunterladen oder
direkt über folgenden Link: http://instructions.
cc.danfoss.com.
Für kältemittelgefüllte Einheiten beträgt der
Lagertemperaturbereich -35 bis 53 °C und für
stickstoffgefüllte Einheiten -35 bis 70 °C.
Wenn der Verdichter in ein System eingebaut
ist, verwenden Sie die Hebeösen am Verdichter
niemals dazu, das gesamte System anzuheben. Bei
Nichteinhaltung können sich die Hebeösen vom
Verdichter oder der Verdichter vom Grundrahmen
lösen, was erhebliche Beschädigungen und ggf.
Verletzungen zur Folge haben kann.
Versuchen Sie niemals, zum Bewegen des
Verdichters Kraft auf den Anschlusskasten
auszuüben. Ansonsten können sowohl der
Anschlusskasten als auch die Komponenten darin
stark beschädigt werden.
SCHWER
Nicht per
Hand anheben
Die Schwingungsdämpfer dämpfen weitgehend
die Schwingungen, die vom Verdichter auf
den Grundrahmen übertragen werden. Sie
müssen zusammengedrückt werden, bis ein
Kontakt zwischen der Unterlegscheibe und der
Stahlmontagehülse besteht.
Schraube HM8
Sicherungsscheibe
Unterlegscheibe
Montagehülse aus Stahl
Schwingungsdämpfer
aus Gummi
Mutter
Schraube HM8
Sicherungsscheibe
Unterlegscheibe
Montagehülse aus Stahl
Schwingungsdämpfer
aus Gummi
Mutter
AB237986441643de-000601
Verdichtergrundplatte
28 mm
15 mm
41
