3. Technische Beschreibung
3.4
Blockschaltbild der Verschaltungen und Verteilungen im USV-Schrank

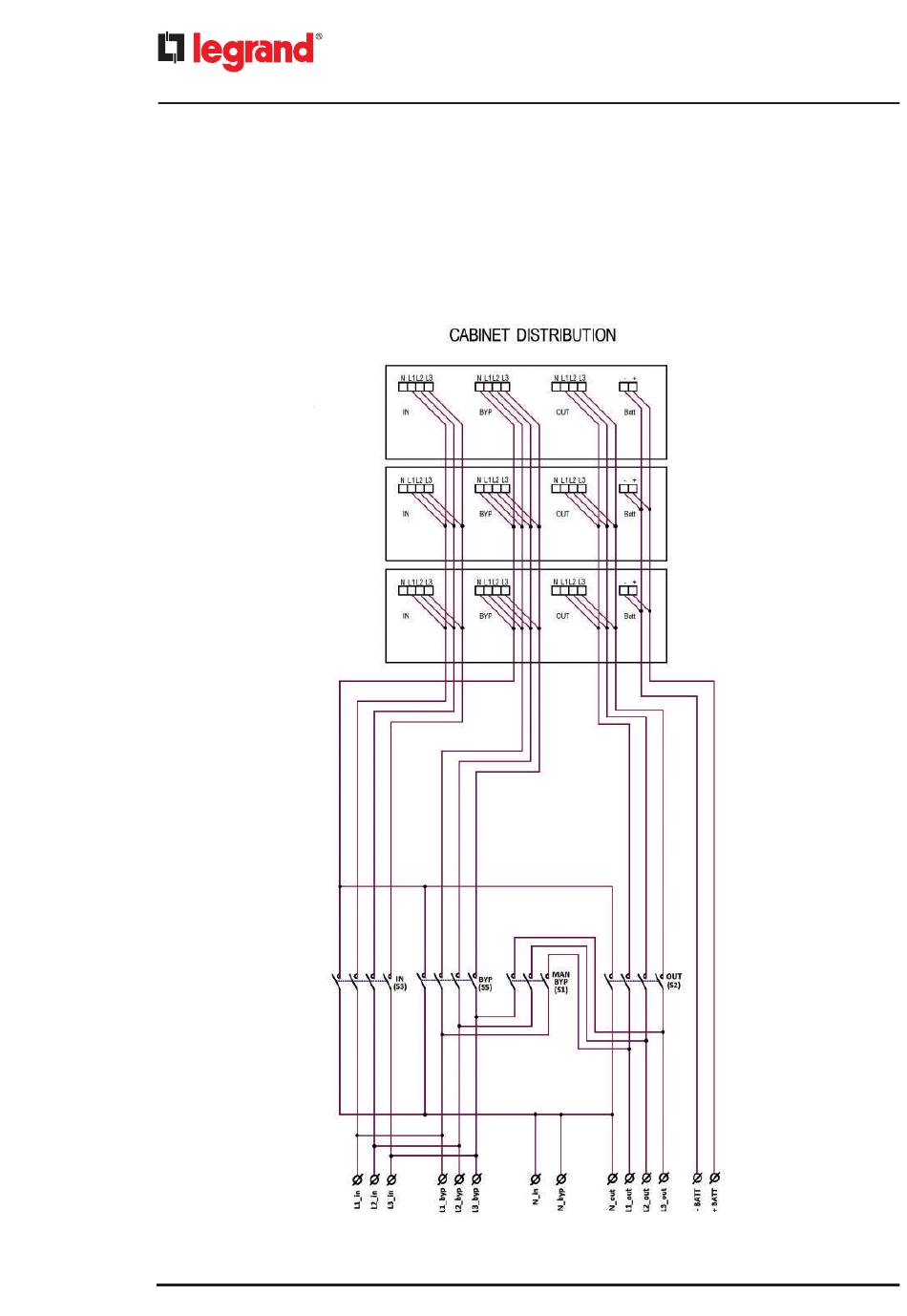

Die folgende Abbildung zeigt das Blockschaltbild einer Verteilung im Trimod HE 60 Kabinet. Das Layout ist für alle anderen
Modelle ähnlich. Die Bypass-Eingangsklemmen sind entsprechend der werksseitigen Konfiguration dargestellt (Bypass-
Eingangsleitung gemeinsam).
22
