5. Kommunikationsgeräte
Die USVs Trimod HE verfügen über zwei serielle RS232-Schnittstellen, eine Relaisschnittstelle, eine Logikpegelschnittstelle
am DB15-Anschluss und einen SNMP-Steckplatz.
Die Kommunikationsschnittstellen befinden sich auf der Rückseite der USV. Die serielle Schnittstelle RS232 befindet sich
innerhalb der USV-Tür, oberhalb der ersten Reihe von Power Modulen.
VORSICHT
Für die Sicherheit des Bedieners ist es wichtig, dass die Schnittstellen so miteinander verbunden sind, dass:
- die maximale Spannung zwischen zwei beliebigen Leitungen, die an einer Schnittstelle angeschlossen sind, und
zwischen einer dieser Leitungen und der Erde weniger als 42 Vpk oder weniger als 60 VDC beträgt;
- die Isolationsspannung zwischen jeder Leitung, die an der Schnittstelle und der Erde angeschlossen ist, mindestens
1500 Vac beträgt.

5.1 Serielle Schnittstellen RS232

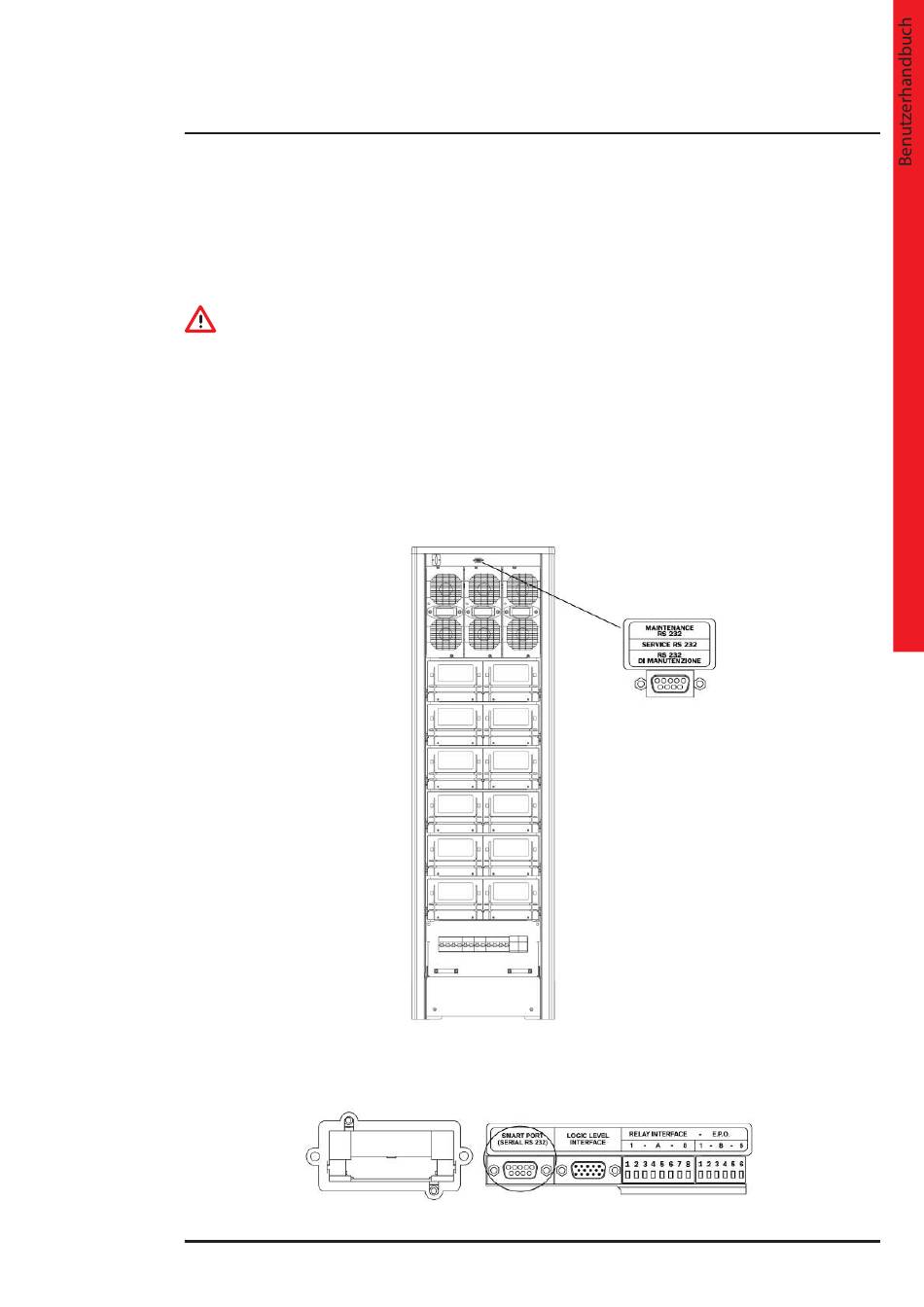

Der erste der beiden seriellen Schnittstellen RS232 heißt „Wartung RS232" und befindet sich oberhalb der ersten Reihe
von Power Modulen, in einem Teil, der nur einem Fachmann mit einem Schlüssel zum Öffnen der USV-Tür zugänglich
ist. Die Wartungsschnittstelle RS232 ist ausschließlich für Diagnosefunktionen und für das Update der Geräte-Firmware
vorgesehen.
Die zweite serielle Schnittstelle namens „Nutzerschnittstelle" befindet sich auf der Rückseite der USV. Diese Schnittstelle
ermöglicht den Zugriff auf die Daten bezüglich der Funktionsweise der USV sowie die Steuerung des Abschaltens des
Betriebssystems durch einen Computer oder eine spezielle Netzwerkkarte.
