2. Betrieb
Die Kombination dieser Anzeigen erlaubt die rasche und intuitive Erkennung des Betriebszustands und eventueller
Störungen im Versorgungsnetz.
Es gibt drei Hauptbetriebsarten:

- Netzbetrieb

- Batteriebetrieb

- Bypassbetrieb

2.2
Netzbetrieb
Dies ist der normale Betriebszustand:
- Die Netzspannung wird vom Leistungsfaktorregler (PFC) in Gleichspannung umgewandelt.
- Der Wechselrichter erzeugt aus der Gleichspannung wieder eine Sinusspannung.
- Das Ausgangsfilter realisiert eine weitere "Bereinigung" der Ausgangsspannung.
- Die Batterien werden nachgeladen.
2.3
Batteriebetrieb
Die USV-Einheit schaltet bei Ausfall der Netzspannung automatisch auf den Batteriebetrieb.
- Die Spannung der Batterien wird von der Spannungsverstärkerschaltung erhöht.
- Der Wechselrichter erzeugt aus der Gleichspannung wieder eine Sinusspannung.
- Das Ausgangsfilter garantiert die Reinigung der Spannung für die Verbraucher.
2.4
Bypassbetrieb
Die Bypassschaltung umgeht die USV-Einheit und verbindet den Ausgang direkt mit dem Eingang. Die Umschaltung erfolgt
synchronisiert, um stets die richtige Ausgangsspannung zu garantieren und Unterbrechungen oder Überspannungen zu
verhindern.
Der Eingriff der Bypassschaltung kann mit Hilfe eines dedizierten Menüs angepasst werden (Konfig. USV, Bypass); es
sind zahlreiche Optionen vorgesehen (automatisch, ausgeschaltet, Bypass mit Lasterkennung usw.), um den speziellen
Erfordernissen der Anwendung entsprechen zu können.
2.5

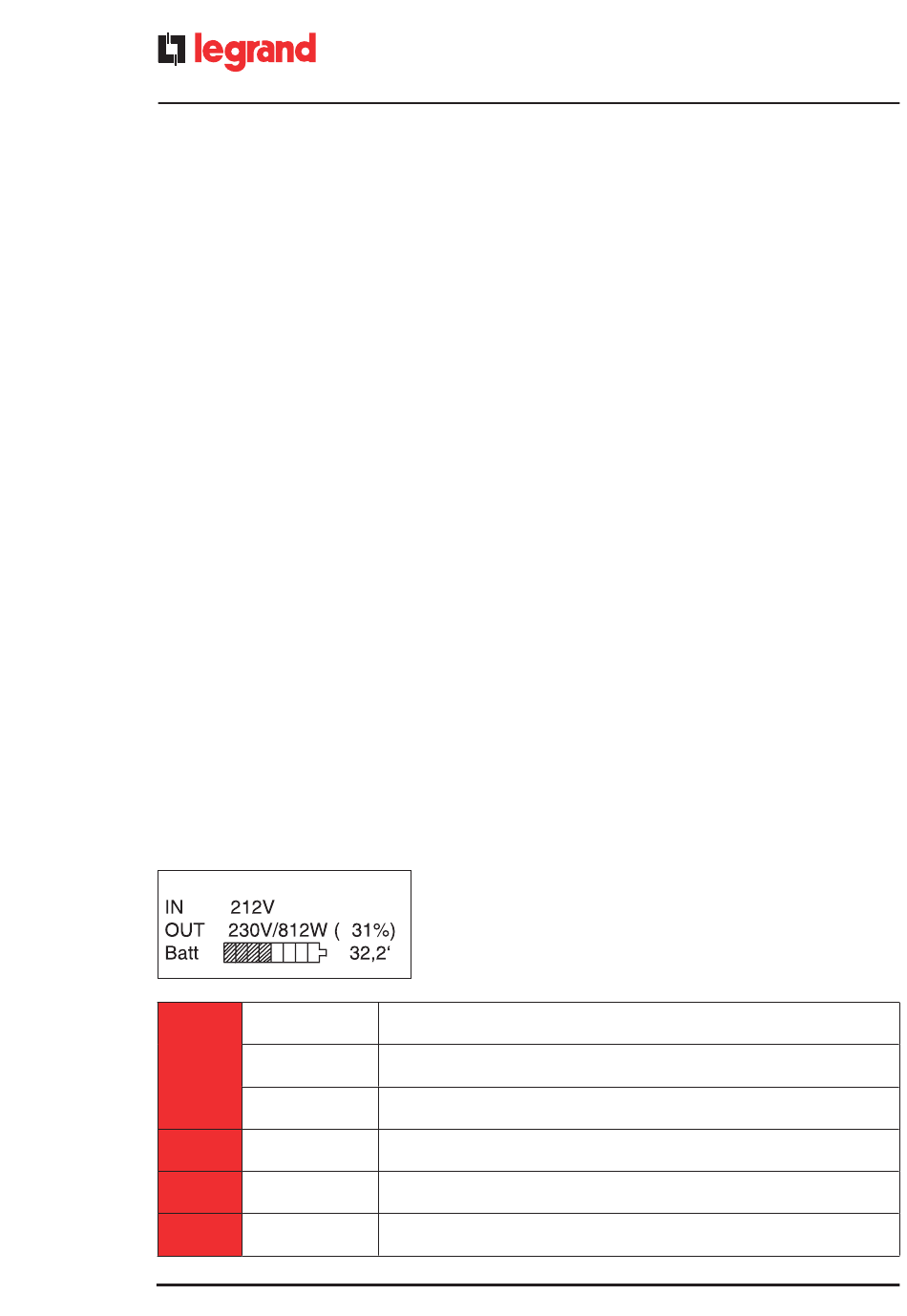

Informationen auf dem Display

Nachstehend werden die wichtigsten Meldungen aufgeführt, die auf dem alphanumerischen Display in den drei
Betriebsarten erscheinen können.

USV im Netzbetrieb

USV wird eingeschaltet...
USV
IN
OUT
Batt.
84
®
Netzbetrieb
Sie signalisiert den normalen Betriebszustand beim Vorliegen der Netzspannung.
Sie signalisiert, dass die Netzspannung fehlt und die USV-Einheit die
Batteriebetrieb
Stromversorgung mit Hilfe der Batterien realisiert.
Sie signalisiert, dass auf Bypassbetrieb geschaltet wurde; der Ausgang der
Bypassbetrieb
USV-Einheit ist folglich direkt mit dem Netz verbunden.
Zeigt den Spannungswert am Eingang der USV-Einheit und den Ist-Wert der vom
xxxV
Netz aufgenommenen Leistung. Beim Batteriebetrieb erscheint diese Meldung nicht.
Die Leistung wird auch als Prozentanteil der von der USV-Einheit lieferbaren
xxxV/x,xkW (xx%)
Gesamtleistung angegeben.
Graphische Anzeige des Ladezustands der Batterien und numerische Anzeige der
xx,x'
verfügbaren Autonomiezeit.
