3. Technische Beschreibung
Dualer Eingang
Trimod HE hat zwei Trennschalter am Eingang, einen für das Netz und den anderen für die Versorgung des Verbrauchers
durch eine Bypass-Leitung völlig unabhängig vom Netz. Die beiden Leitungen sind standardmäßig miteinander
verbunden und können bei der Installation oder Inbetriebnahme des Gerätes unabhängig gemacht werden (der Nullleiter
der beiden Leitungen muss der gleiche sein).
Power Modul
Das hocheffiziente Einphasenmodul, das in drei Leistungsgrößen von 3400 VA (PM4), 5000 VA (PM6) bzw. 6700 VA (PM7)
erhältlich ist, besteht im Wesentlichen aus folgenden Funktionsblöcken:
- Befehls- und Steuerlogik (von einem Mikroprozessor verwaltet);
- PFC-Gleichrichter/Booster;
- Wechselrichter;
- Batterieladegerät;
- automatischer Bypass.
In jedem Power Modul befindet sich ein Mikrocontroller, der die Hauptfunktionen des einzelnen Gerätes überwachen,
seine korrekte Funktion überwachen und eventuelle Störungen aufzeigen kann.
Das Power Modul ist als Plug & Play ausgeführt, um die Leistungserweiterung und Wartungsarbeiten zu erleichtern. Jedes
Modul wird parallel zu anderen identischen geschaltet, bis die Stromversorgung der USV erreicht ist.
Die Power Module sind unabhängig voneinander und können auch bei einem Fehler in einem von ihnen funktionieren.
An der Vorderseite des Moduls befindet sich eine mehrfarbige LED mit den Verkehrsampelfarben grün-gelb-rot, so dass
der Funktionsstatus der Elektronikeinheit schnell erkannt werden kann.
Die Power Module sind auf Regalen untergebracht, die auch als Tunnel bezeichnet werden, die drei Module enthalten

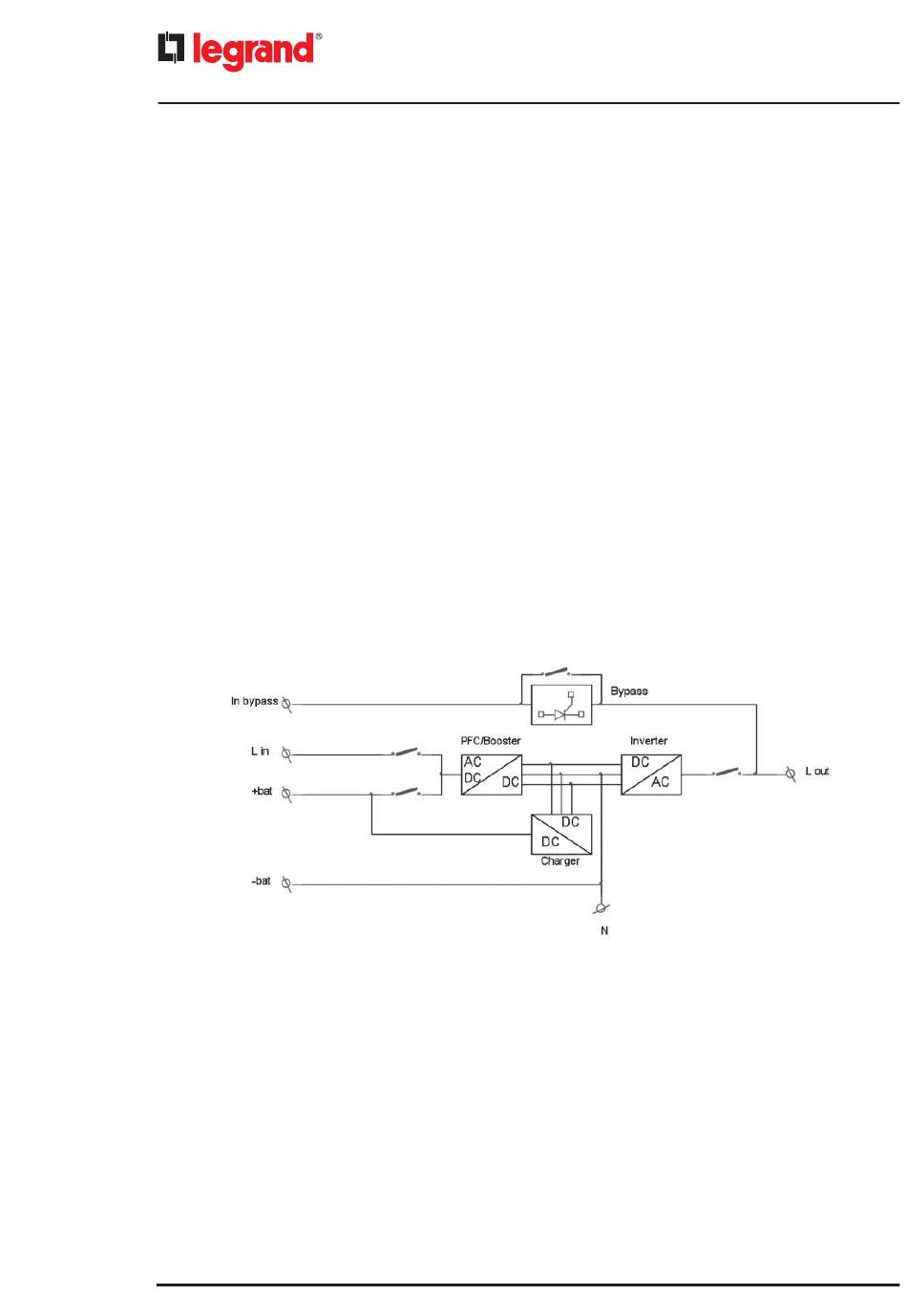

können. Für das Power Modul gibt es folgendes Blockschaltbild:
Batterien
Die Batteriemodule sind für das einfache Einstecken in den entsprechenden Schrank konzipiert und benötigen keine
Bedienung für ihre Positionierung: Ihr niedriges Gewicht macht sie einfach zu handhaben und somit einfach zu warten
oder zu ersetzen. Ein Einschub besteht aus fünf 12 V 7,2 Ah oder 9 Ah Batterien in Reihe geschaltet, der dank der Plug & Play
Verbindung einfach herauszuziehen oder in den Schrank einzuführen ist.
Die nominale Batteriespannung für die Trimod HE beträgt 240 Vdc. Daher besteht eine komplette Batteriebank aus 4
Batterieeinschüben (für insgesamt 20 x 12 Vdc Batterien), die das sogenannte KB (Batterie-Kit) bilden.
Um ein Höchstmaß an Sicherheit, insbesondere während der Wartung, zu gewährleisten, ist die Spannung jedes Einschubs
ordnungsgemäß in zwei Teilbereiche von 24 V und 36 V getrennt und wird erst wiederhergestellt, wenn der Einschub
vollständig in sein Gehäuse eingeschoben ist. Dies ermöglicht die Einhaltung der Norm EN 62040-1 zur elektrischen
Sicherheit, die einen ausreichenden Schutz und besondere Vorsicht beim Umgang mit gefährlichen Spannungen über 50
Vdc erfordert, wo ein direkter Kontakt möglich ist.
Die Autonomie kann weiter erhöht werden, indem mehr Batterieeinschübe in Vielfachen von vier hinzugefügt werden,
wobei sowohl die Steckplätze im USV-Schrank, falls vorhanden, als auch die Steckplätze in den zusätzlichen modularen
Batterieschränken verwendet werden.
