3. Technische Beschreibung

3.1

Trimod HE-Technologie

LEGRAND® hat ein innovatives Produkt entwickelt, Trimod HE, die ununterbrechungsfreie Stromversorgung, die jederzeit
in der Lage ist, sich an veränderte Anforderungen der geschützten Verbraucher anzupassen.
Das Konzept des Trimod HE-Projektes ist Modularität, Erweiterbarkeit und Redundanz, um eine maximale Zuverlässigkeit
zu bieten und um erhebliche Einsparungen zu gewährleisten.
Trimod HE ist eine modulare, ununterbrechungsfreie Stromversorgung, deren Basismodul einphasig aufgebaut ist,
das programmiert werden kann, um die gewünschte Eingangs-/Ausgangskonfiguration zu erhalten. Es ist somit
möglich, Dreiphasen- und Einphasenspannungen an Eingang und Ausgang zu haben, um zwischen den traditionellen
Konfigurationen von Dreiphasen-/Dreiphasen, Dreiphasen-/Einphasen, Einphasen-/Dreiphasen und Einphasen-/
Einphasen auswählen zu können. Zur gleichen Zeit ist es möglich, gleichzeitig einphasige und dreiphasige Leitungen am
Ausgang oder zwei oder mehr einphasige Leitungen sogar mit unterschiedlicher Leistung zu erhalten.
Für jede Konfiguration ist es möglich, eine vollständige und teilweise Redundanz bereitzustellen. So kann beispielsweise
eine normale dreiphasige (oder redundante) Leitung mit einer redundanten einphasigen (oder normalen) Leitung am
Ausgang koexistieren.
Die der Modularität zugrunde liegende Philosophie wurde auch auf die Batterien angewendet, die in einzelnen
Einschüben geliefert wurden, die herausgezogen werden können, was die Installation und Wartung erleichtert.
Die USV wird je nach Modell von einer bis vier Steuermodulen gesteuert.
Sowohl die Steuermodule (CM) als auch die Power Module (PM) werden durch eine eindeutige Adresse innerhalb des
Systems identifiziert, wie unten gezeigt:

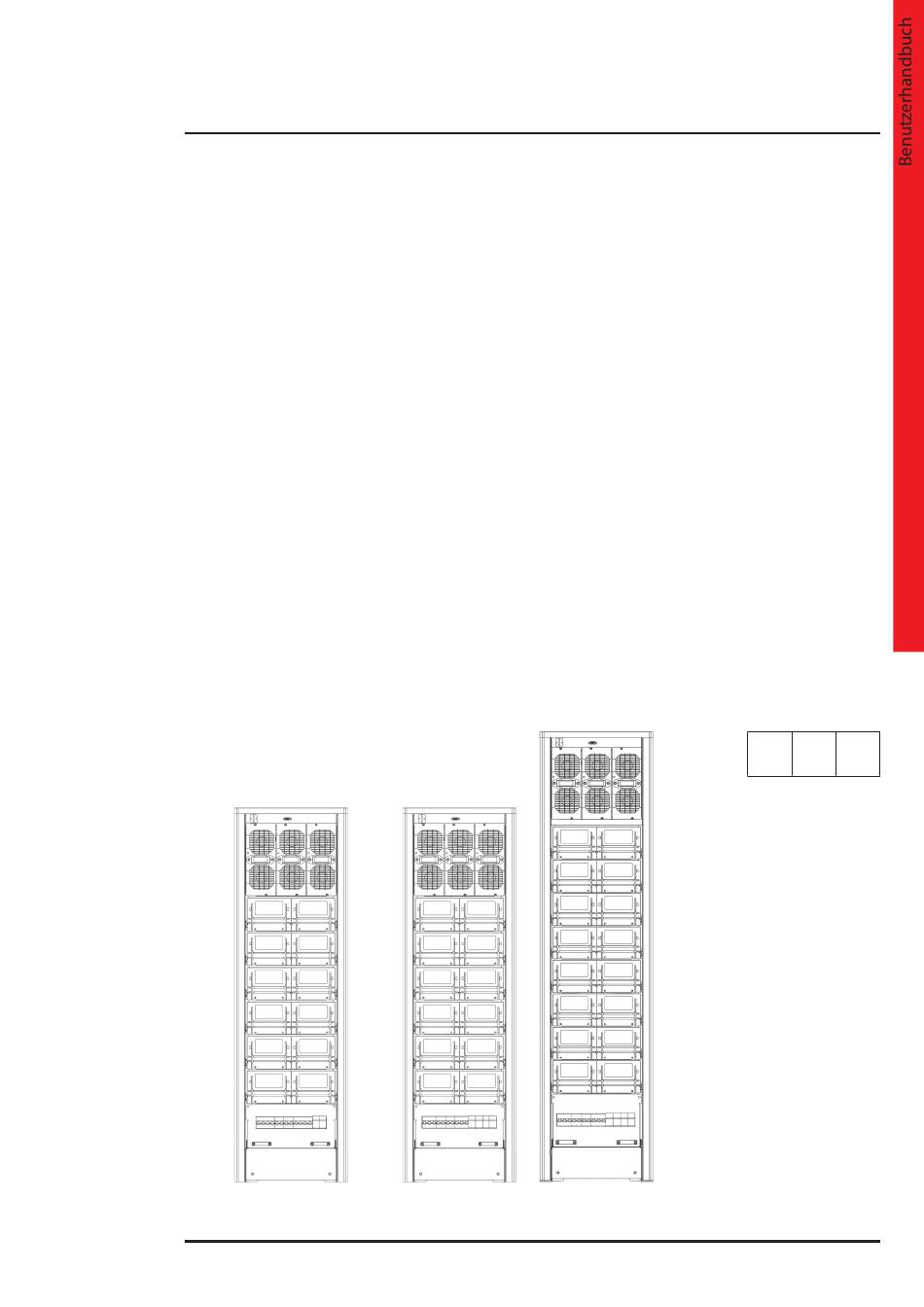

CM 0 PM 0 PM 1 PM 2
Trimod HE 10 Trimod HE 15-20
