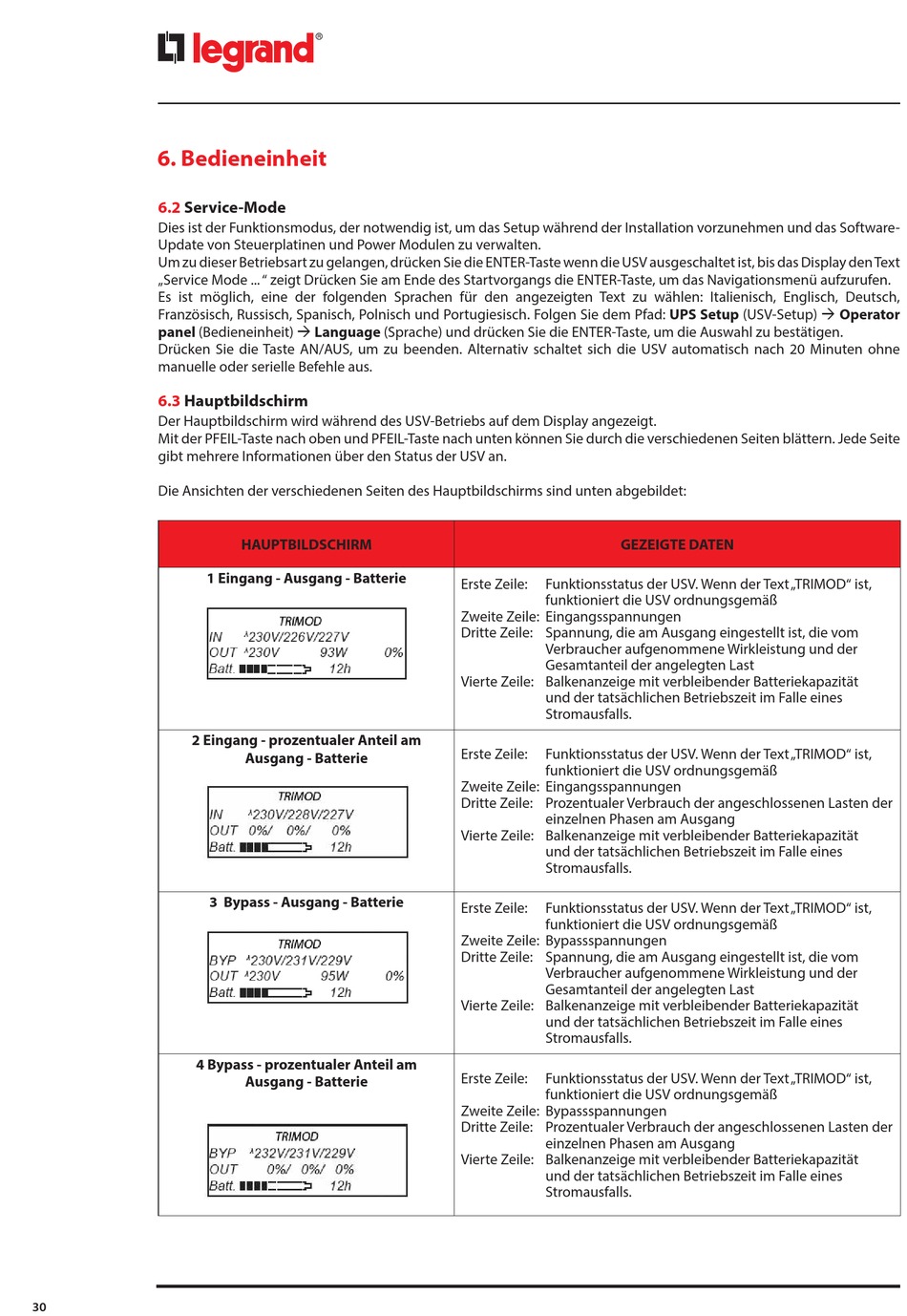

Service-Mode; Hauptbildschirm - LEGRAND Trimod HE Serie Benutzerhandbuch

6. Bedieneinheit
6.2

Service-Mode

Dies ist der Funktionsmodus, der notwendig ist, um das Setup während der Installation vorzunehmen und das Software-
Update von Steuerplatinen und Power Modulen zu verwalten.
Um zu dieser Betriebsart zu gelangen, drücken Sie die ENTER-Taste wenn die USV ausgeschaltet ist, bis das Display den Text
„Service Mode ... " zeigt Drücken Sie am Ende des Startvorgangs die ENTER-Taste, um das Navigationsmenü aufzurufen.
Es ist möglich, eine der folgenden Sprachen für den angezeigten Text zu wählen: Italienisch, Englisch, Deutsch,
Französisch, Russisch, Spanisch, Polnisch und Portugiesisch. Folgen Sie dem Pfad: UPS Setup (USV-Setup)  Operator
panel (Bedieneinheit)  Language (Sprache) und drücken Sie die ENTER-Taste, um die Auswahl zu bestätigen.
Drücken Sie die Taste AN/AUS, um zu beenden. Alternativ schaltet sich die USV automatisch nach 20 Minuten ohne
manuelle oder serielle Befehle aus.
6.3

Hauptbildschirm

Der Hauptbildschirm wird während des USV-Betriebs auf dem Display angezeigt.
Mit der PFEIL-Taste nach oben und PFEIL-Taste nach unten können Sie durch die verschiedenen Seiten blättern. Jede Seite
gibt mehrere Informationen über den Status der USV an.
Die Ansichten der verschiedenen Seiten des Hauptbildschirms sind unten abgebildet:
2 Eingang - prozentualer Anteil am
4 Bypass - prozentualer Anteil am
30
HAUPTBILDSCHIRM
1 Eingang - Ausgang - Batterie
Ausgang - Batterie
3 Bypass - Ausgang - Batterie
Ausgang - Batterie
GEZEIGTE DATEN
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Eingangsspannungen
Dritte Zeile: Spannung, die am Ausgang eingestellt ist, die vom
Verbraucher aufgenommene Wirkleistung und der
Gesamtanteil der angelegten Last
Vierte Zeile: Balkenanzeige mit verbleibender Batteriekapazität
und der tatsächlichen Betriebszeit im Falle eines
Stromausfalls.
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Eingangsspannungen
Dritte Zeile: Prozentualer Verbrauch der angeschlossenen Lasten der
einzelnen Phasen am Ausgang
Vierte Zeile: Balkenanzeige mit verbleibender Batteriekapazität
und der tatsächlichen Betriebszeit im Falle eines
Stromausfalls.
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Bypassspannungen
Dritte Zeile: Spannung, die am Ausgang eingestellt ist, die vom
Verbraucher aufgenommene Wirkleistung und der
Gesamtanteil der angelegten Last
Vierte Zeile: Balkenanzeige mit verbleibender Batteriekapazität
und der tatsächlichen Betriebszeit im Falle eines
Stromausfalls.
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Bypassspannungen
Dritte Zeile: Prozentualer Verbrauch der angeschlossenen Lasten der
einzelnen Phasen am Ausgang
Vierte Zeile: Balkenanzeige mit verbleibender Batteriekapazität
und der tatsächlichen Betriebszeit im Falle eines
Stromausfalls.
