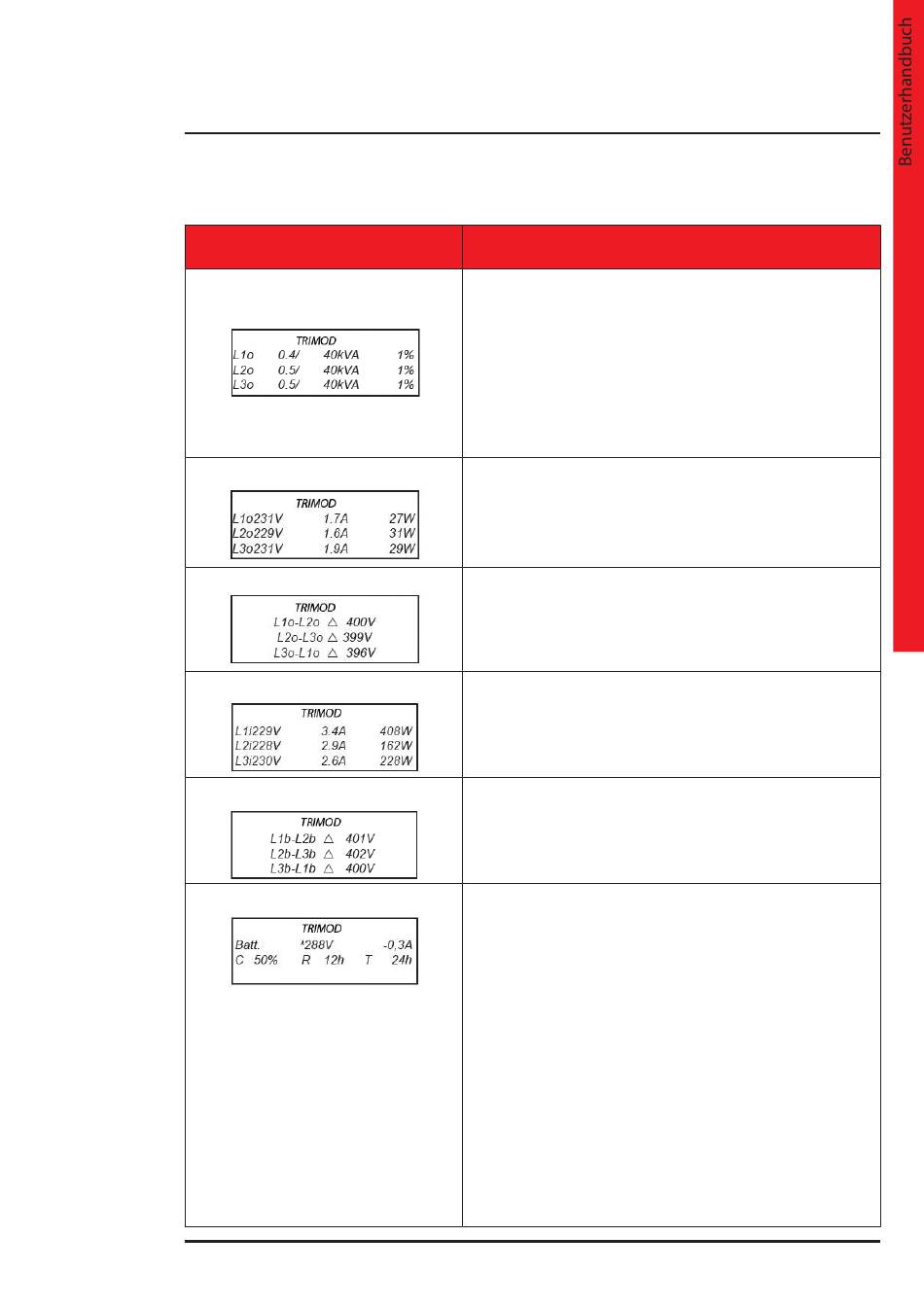

HAUPTBILDSCHIRM
5 Verfügbarkeit der Verbraucher
am Ausgang
6 Messungen am Ausgang
7 Ausgangsleitungsspannungen
8 Messung am Eingang
9 Bypassleitungsspannungen
10 Batterieeinschübe
Charging - maint.
MULTI CTRL/DUAL INPUT
GEZEIGTE DATEN
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Phase L1 - Leistung in kVA oder in Watt gegenüber der
Nennleistung oder Strom im Vergleich zum nominalen
oder relativen Prozentsatz
Dritte Zeile: Phase L2 - Leistung in kVA oder in Watt gegenüber der
Nennleistung oder Strom im Vergleich zum nominalen
oder relativen Prozentsatz
Vierte Zeile: Phase L3 - Leistung in kVA oder in Watt gegenüber der
Nennleistung oder Strom im Vergleich zum nominalen
oder relativen Prozentsatz
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Phase 1 am Ausgang - Spannung, Strom und Wirkleistung
Dritte Zeile: Phase 2 am Ausgang - Spannung, Strom und Wirkleistung
Vierte Zeile: Phase 3 am Ausgang - Spannung, Strom und Wirkleistung
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Netzspannung zwischen Phase L1 und L2 am Ausgang
Dritte Zeile: Netzspannung zwischen Phase L2 und L3 am Ausgang
Vierte Zeile: Netzspannung zwischen Phase L3 und L1 am Ausgang
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Phase 1 am Eingang - Spannung, Strom und Wirkleistung
Dritte Zeile: Phase 2 am Eingang - Spannung, Strom und Wirkleistung
Vierte Zeile: Phase 3 am Eingang - Spannung, Strom und Wirkleistung
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Netzspannung zwischen L1 und L2 der Bypassleitung
Dritte Zeile: Netzspannung zwischen L2 und L3 der Bypassleitung
Vierte Zeile: Netzspannung zwischen L3 und L1 der Bypassleitung
Erste Zeile: Funktionsstatus der USV. Wenn der Text „TRIMOD" ist,
funktioniert die USV ordnungsgemäß
Zweite Zeile: Spannung, Ladestrom (negativer Wert bei laufendem
Ladevorgang, positiver Wert, wenn die Batterien die Last
versorgt)
Dritte Zeile: Prozentsatz der Batteriekapazität im Vergleich
zum nominalen Prozentsatz, verbleibende Zeit,
Gesamtautonomiezeit
4th line: Batteriestatus
- Batterie in Standby
- Entladung
- Autonomiereserve
- Ende der Autonomie
- Aufladung - ph1 - Batterieladezustand (Strombegrenzung)
- Aufladung - ph2 - Batterieladezustand (Spannungsbegrenzung)
- Aufladung - Wartung: Batterieaufladung im Wartungsmodus
- Charging - float.: Batterieladung im „Float" Modus
- Testen von Batterien: Batterietest im Gange
- Ausgleichen der Batterien: Ausgleichen der Batterien im Gange
- BATTERY FAULT (Batteriefehler)
- MaxTime on Battery: Ende der maximal eingestellten Zeit
für den Betrieb im Batteriebetrieb
