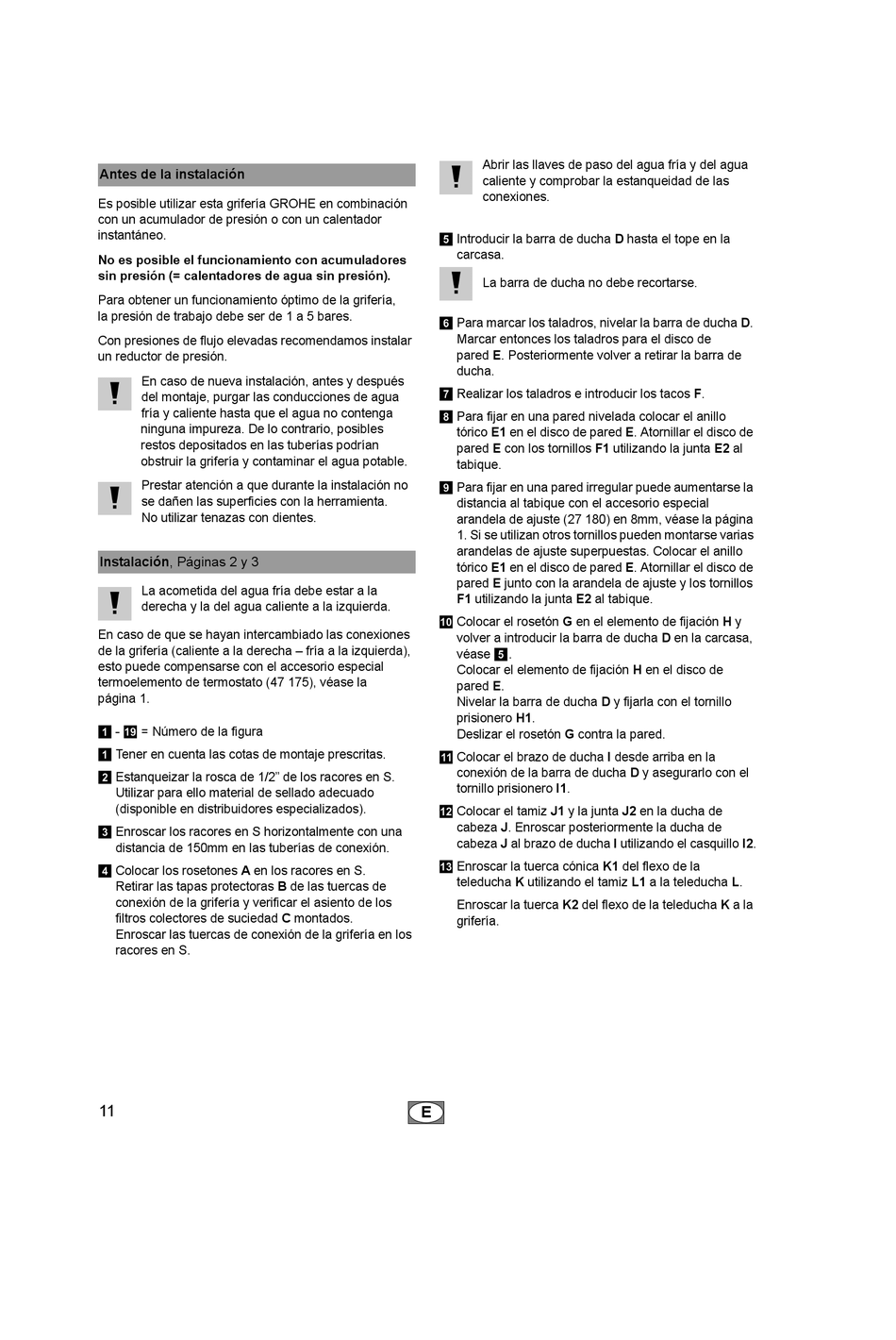

Antes de la instalación
Es posible utilizar esta grifería GROHE en combinación
con un acumulador de presión o con un calentador
instantáneo.
No es posible el funcionamiento con acumuladores
sin presión (= calentadores de agua sin presión).
Para obtener un funcionamiento óptimo de la grifería,
la presión de trabajo debe ser de 1 a 5 bares.
Con presiones de flujo elevadas recomendamos instalar
un reductor de presión.
En caso de nueva instalación, antes y después
del montaje, purgar las conducciones de agua
fría y caliente hasta que el agua no contenga
ninguna impureza. De lo contrario, posibles
restos depositados en las tuberías podrían
obstruir la grifería y contaminar el agua potable.
Prestar atención a que durante la instalación no
se dañen las superficies con la herramienta.
No utilizar tenazas con dientes.
Instalación, Páginas 2 y 3
La acometida del agua fría debe estar a la
derecha y la del agua caliente a la izquierda.
En caso de que se hayan intercambiado las conexiones
de la grifería (caliente a la derecha – fría a la izquierda),
esto puede compensarse con el accesorio especial
termoelemento de termostato (47 175), véase la
página 1.
- = Número de la figura
1 i
Tener en cuenta las cotas de montaje prescritas.
1
Estanqueizar la rosca de 1/2" de los racores en S.
2
Utilizar para ello material de sellado adecuado
(disponible en distribuidores especializados).
Enroscar los racores en S horizontalmente con una
3
distancia de 150mm en las tuberías de conexión.
Colocar los rosetones A en los racores en S.
4
Retirar las tapas protectoras B de las tuercas de
conexión de la grifería y verificar el asiento de los
filtros colectores de suciedad C montados.
Enroscar las tuercas de conexión de la grifería en los
racores en S.
11
Abrir las llaves de paso del agua fría y del agua
caliente y comprobar la estanqueidad de las
conexiones.
Introducir la barra de ducha D hasta el tope en la
5
carcasa.
La barra de ducha no debe recortarse.
Para marcar los taladros, nivelar la barra de ducha D.
6
Marcar entonces los taladros para el disco de
pared E. Posteriormente volver a retirar la barra de
ducha.
Realizar los taladros e introducir los tacos F.
7
Para fijar en una pared nivelada colocar el anillo
8
tórico E1 en el disco de pared E. Atornillar el disco de
pared E con los tornillos F1 utilizando la junta E2 al
tabique.
Para fijar en una pared irregular puede aumentarse la
9
distancia al tabique con el accesorio especial
arandela de ajuste (27 180) en 8mm, véase la página
1. Si se utilizan otros tornillos pueden montarse varias
arandelas de ajuste superpuestas. Colocar el anillo
tórico E1 en el disco de pared E. Atornillar el disco de
pared E junto con la arandela de ajuste y los tornillos
F1 utilizando la junta E2 al tabique.
Colocar el rosetón G en el elemento de fijación H y
0
volver a introducir la barra de ducha D en la carcasa,
véase .
5
Colocar el elemento de fijación H en el disco de
pared E.
Nivelar la barra de ducha D y fijarla con el tornillo
prisionero H1.
Deslizar el rosetón G contra la pared.
Colocar el brazo de ducha I desde arriba en la
a
conexión de la barra de ducha D y asegurarlo con el
tornillo prisionero I1.
Colocar el tamiz J1 y la junta J2 en la ducha de
b
cabeza J. Enroscar posteriormente la ducha de
cabeza J al brazo de ducha I utilizando el casquillo I2.
Enroscar la tuerca cónica K1 del flexo de la
c
teleducha K utilizando el tamiz L1 a la teleducha L.
Enroscar la tuerca K2 del flexo de la teleducha K a la
grifería.
