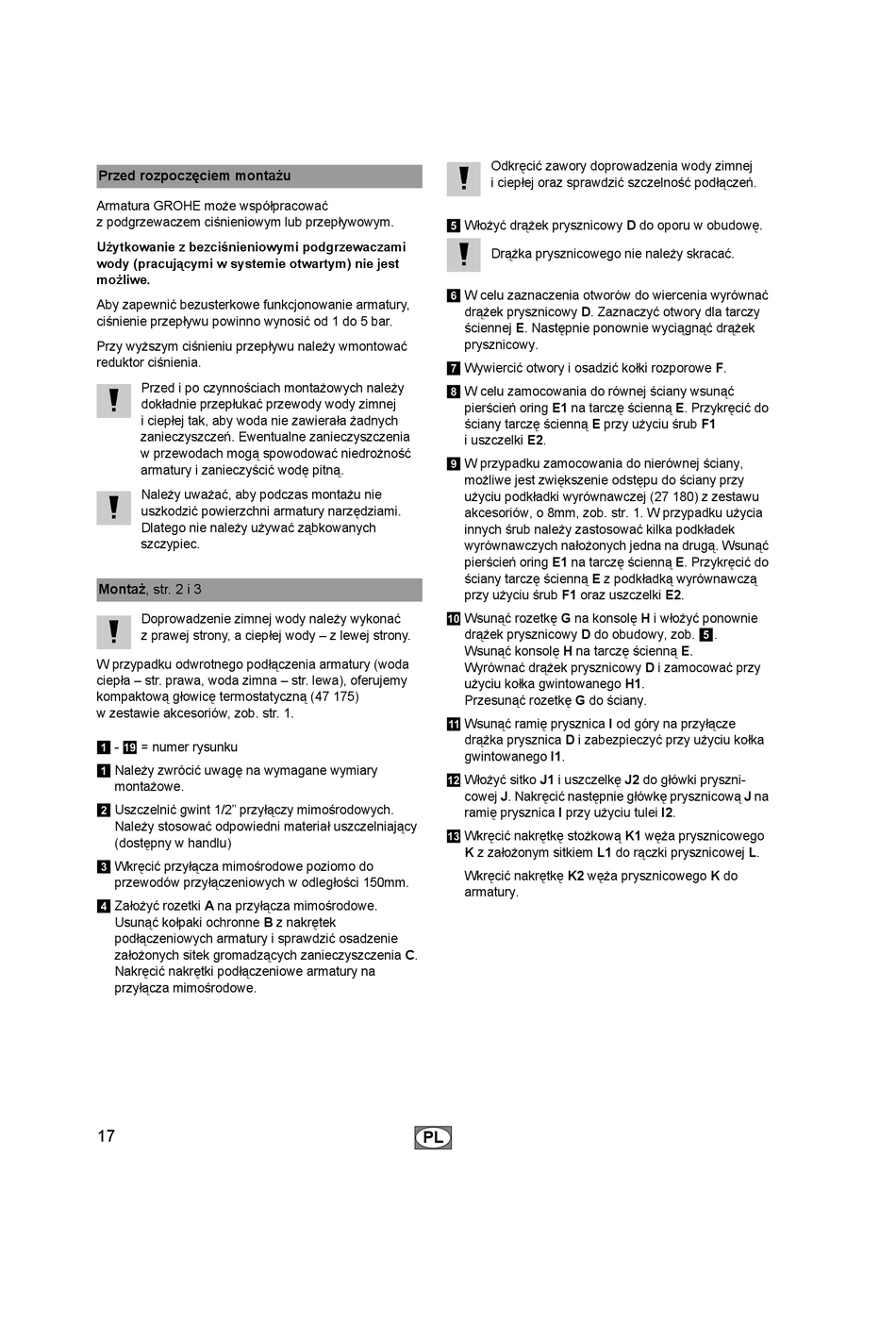

Przed rozpoczęciem montażu
Armatura GROHE może współpracować
z podgrzewaczem ciśnieniowym lub przepływowym.
Użytkowanie z bezciśnieniowymi podgrzewaczami
wody (pracującymi w systemie otwartym) nie jest
możliwe.
Aby zapewnić bezusterkowe funkcjonowanie armatury,
ciśnienie przepływu powinno wynosić od 1 do 5 bar.
Przy wyższym ciśnieniu przepływu należy wmontować
reduktor ciśnienia.
Przed i po czynnościach montażowych należy
dokładnie przepłukać przewody wody zimnej
i ciepłej tak, aby woda nie zawierała żadnych
zanieczyszczeń. Ewentualne zanieczyszczenia
w przewodach mogą spowodować niedrożność
armatury i zanieczyścić wodę pitną.
Należy uważać, aby podczas montażu nie
uszkodzić powierzchni armatury narzędziami.
Dlatego nie należy używać ząbkowanych
szczypiec.
Montaż, str. 2 i 3
Doprowadzenie zimnej wody należy wykonać
z prawej strony, a ciepłej wody – z lewej strony.
W przypadku odwrotnego podłączenia armatury (woda
ciepła – str. prawa, woda zimna – str. lewa), oferujemy
kompaktową głowicę termostatyczną (47 175)
w zestawie akcesoriów, zob. str. 1.
- = numer rysunku
1 i
Należy zwrócić uwagę na wymagane wymiary
1
montażowe.
Uszczelnić gwint 1/2" przyłączy mimośrodowych.
2
Należy stosować odpowiedni materiał uszczelniający
(dostępny w handlu)
Wkręcić przyłącza mimośrodowe poziomo do
3
przewodów przyłączeniowych w odległości 150mm.
Założyć rozetki A na przyłącza mimośrodowe.
4
Usunąć kołpaki ochronne B z nakrętek
podłączeniowych armatury i sprawdzić osadzenie
założonych sitek gromadzących zanieczyszczenia C.
Nakręcić nakrętki podłączeniowe armatury na
przyłącza mimośrodowe.
17
Odkręcić zawory doprowadzenia wody zimnej
i ciepłej oraz sprawdzić szczelność podłączeń.
Włożyć drążek prysznicowy D do oporu w obudowę.
5
Drążka prysznicowego nie należy skracać.
W celu zaznaczenia otworów do wiercenia wyrównać
6
drążek prysznicowy D. Zaznaczyć otwory dla tarczy
ściennej E. Następnie ponownie wyciągnąć drążek
prysznicowy.
Wywiercić otwory i osadzić kołki rozporowe F.
7
W celu zamocowania do równej ściany wsunąć
8
pierścień oring E1 na tarczę ścienną E. Przykręcić do
ściany tarczę ścienną E przy użyciu śrub F1
i uszczelki E2.
W przypadku zamocowania do nierównej ściany,
9
możliwe jest zwiększenie odstępu do ściany przy
użyciu podkładki wyrównawczej (27 180) z zestawu
akcesoriów, o 8mm, zob. str. 1. W przypadku użycia
innych śrub należy zastosować kilka podkładek
wyrównawczych nałożonych jedna na drugą. Wsunąć
pierścień oring E1 na tarczę ścienną E. Przykręcić do
ściany tarczę ścienną E z podkładką wyrównawczą
przy użyciu śrub F1 oraz uszczelki E2.
Wsunąć rozetkę G na konsolę H i włożyć ponownie
0
drążek prysznicowy D do obudowy, zob.
Wsunąć konsolę H na tarczę ścienną E.
Wyrównać drążek prysznicowy D i zamocować przy
użyciu kołka gwintowanego H1.
Przesunąć rozetkę G do ściany.
Wsunąć ramię prysznica I od góry na przyłącze
a
drążka prysznica D i zabezpieczyć przy użyciu kołka
gwintowanego I1.
Włożyć sitko J1 i uszczelkę J2 do główki pryszni-
b
cowej J. Nakręcić następnie główkę prysznicową J na
ramię prysznica I przy użyciu tulei I2.
Wkręcić nakrętkę stożkową K1 węża prysznicowego
c
K z założonym sitkiem L1 do rączki prysznicowej L.
Wkręcić nakrętkę K2 węża prysznicowego K do
armatury.
