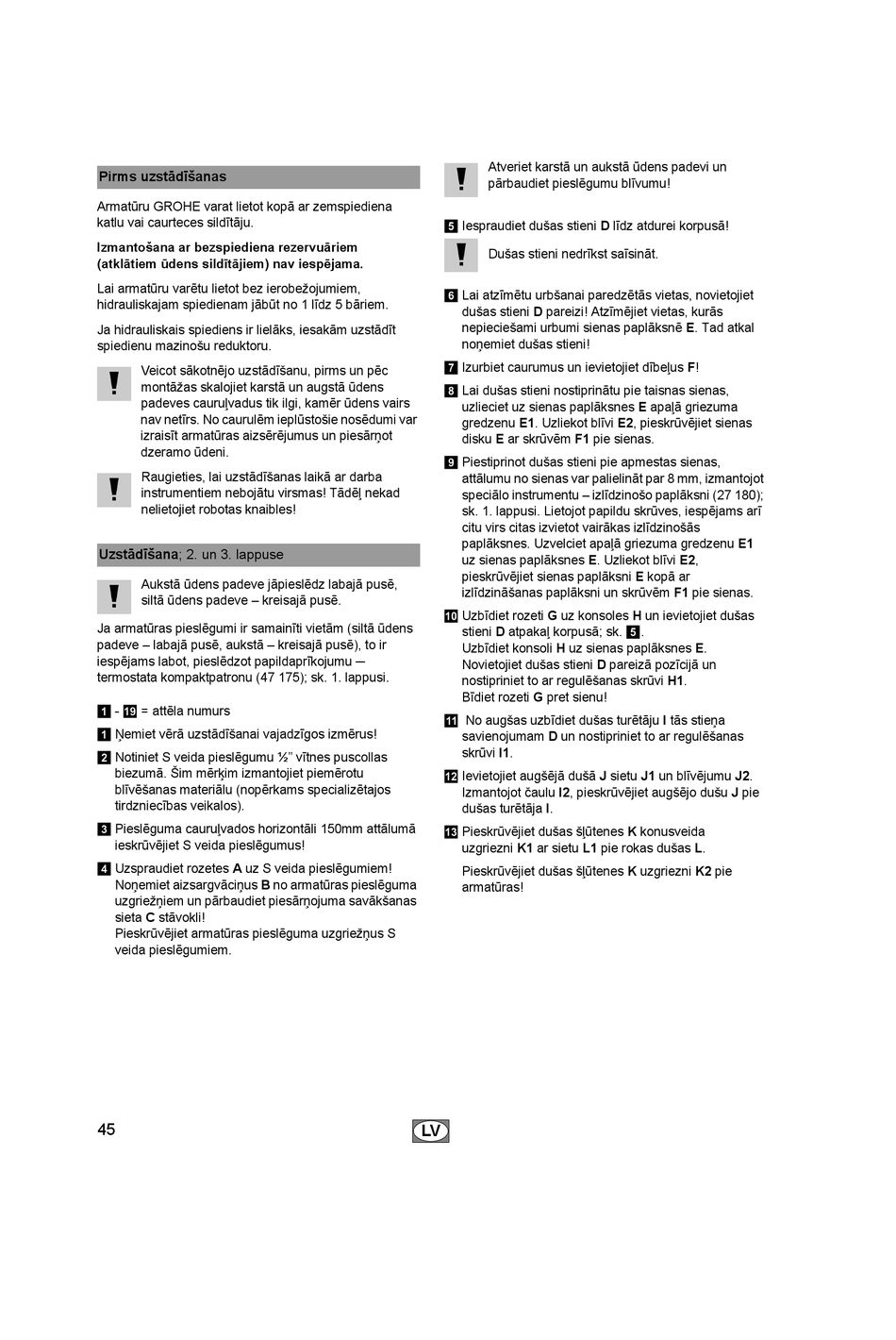

Pirms uzstādīšanas
Armatūru GROHE varat lietot kopā ar zemspiediena
katlu vai caurteces sildītāju.
Izmantošana ar bezspiediena rezervuāriem
(atklātiem ūdens sildītājiem) nav iespējama.
Lai armatūru varētu lietot bez ierobežojumiem,
hidrauliskajam spiedienam jābūt no 1 līdz 5 bāriem.
Ja hidrauliskais spiediens ir lielāks, iesakām uzstādīt
spiedienu mazinošu reduktoru.
Veicot sākotnējo uzstādīšanu, pirms un pēc
montāžas skalojiet karstā un augstā ūdens
padeves cauruļvadus tik ilgi, kamēr ūdens vairs
nav netīrs. No caurulēm ieplūstošie nosēdumi var
izraisīt armatūras aizsērējumus un piesārņot
dzeramo ūdeni.
Raugieties, lai uzstādīšanas laikā ar darba
instrumentiem nebojātu virsmas! Tādēļ nekad
nelietojiet robotas knaibles!
Uzstādīšana; 2. un 3. lappuse
Aukstā ūdens padeve jāpieslēdz labajā pusē,
siltā ūdens padeve – kreisajā pusē.
Ja armatūras pieslēgumi ir samainīti vietām (siltā ūdens
padeve – labajā pusē, aukstā – kreisajā pusē), to ir
iespējams labot, pieslēdzot papildaprīkojumu ─
termostata kompaktpatronu (47 175); sk. 1. lappusi.
- = attēla numurs
1 i
Ņemiet vērā uzstādīšanai vajadzīgos izmērus!
1
Notiniet S veida pieslēgumu ½" vītnes puscollas
2
biezumā. Šim mērķim izmantojiet piemērotu
blīvēšanas materiālu (nopērkams specializētajos
tirdzniecības veikalos).
Pieslēguma cauruļvados horizontāli 150mm attālumā
3
ieskrūvējiet S veida pieslēgumus!
Uzspraudiet rozetes A uz S veida pieslēgumiem!
4
Noņemiet aizsargvāciņus B no armatūras pieslēguma
uzgriežņiem un pārbaudiet piesārņojuma savākšanas
sieta C stāvokli!
Pieskrūvējiet armatūras pieslēguma uzgriežņus S
veida pieslēgumiem.
45
Atveriet karstā un aukstā ūdens padevi un
pārbaudiet pieslēgumu blīvumu!
Iespraudiet dušas stieni D līdz atdurei korpusā!
5
Dušas stieni nedrīkst saīsināt.
Lai atzīmētu urbšanai paredzētās vietas, novietojiet
6
dušas stieni D pareizi! Atzīmējiet vietas, kurās
nepieciešami urbumi sienas paplāksnē E. Tad atkal
noņemiet dušas stieni!
Izurbiet caurumus un ievietojiet dībeļus F!
7
Lai dušas stieni nostiprinātu pie taisnas sienas,
8
uzlieciet uz sienas paplāksnes E apaļā griezuma
gredzenu E1. Uzliekot blīvi E2, pieskrūvējiet sienas
disku E ar skrūvēm F1 pie sienas.
Piestiprinot dušas stieni pie apmestas sienas,
9
attālumu no sienas var palielināt par 8 mm, izmantojot
speciālo instrumentu – izlīdzinošo paplāksni (27 180);
sk. 1. lappusi. Lietojot papildu skrūves, iespējams arī
citu virs citas izvietot vairākas izlīdzinošās
paplāksnes. Uzvelciet apaļā griezuma gredzenu E1
uz sienas paplāksnes E. Uzliekot blīvi E2,
pieskrūvējiet sienas paplāksni E kopā ar
izlīdzināšanas paplāksni un skrūvēm F1 pie sienas.
Uzbīdiet rozeti G uz konsoles H un ievietojiet dušas
0
stieni D atpakaļ korpusā; sk.
Uzbīdiet konsoli H uz sienas paplāksnes E.
Novietojiet dušas stieni D pareizā pozīcijā un
nostipriniet to ar regulēšanas skrūvi H1.
Bīdiet rozeti G pret sienu!
No augšas uzbīdiet dušas turētāju I tās stieņa
a
savienojumam D un nostipriniet to ar regulēšanas
skrūvi I1.
Ievietojiet augšējā dušā J sietu J1 un blīvējumu J2.
b
Izmantojot čaulu I2, pieskrūvējiet augšējo dušu J pie
dušas turētāja I.
Pieskrūvējiet dušas šļūtenes K konusveida
c
uzgriezni K1 ar sietu L1 pie rokas dušas L.
Pieskrūvējiet dušas šļūtenes K uzgriezni K2 pie
armatūras!
