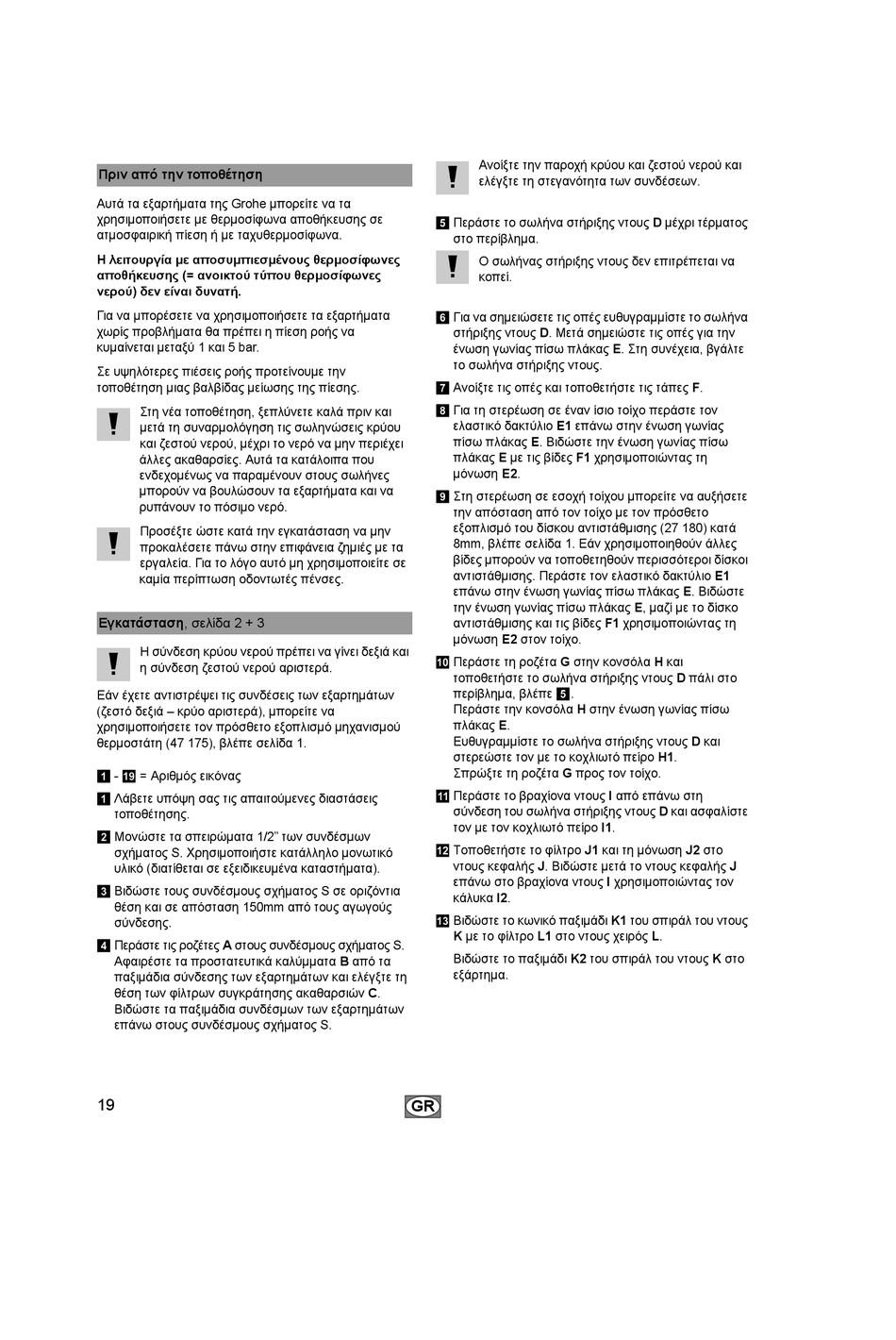

Πριν από την τοποθέτηση
Αυτά τα εξαρτήµατα της Grohe µπορείτε να τα
χρησιµοποιήσετε µε θερµοσίφωνα αποθήκευσης σε
ατµοσφαιρική πίεση ή µε ταχυθερµοσίφωνα.
Η λειτουργία µε αποσυµπιεσµένους θερµοσίφωνες
αποθήκευσης (= ανοικτού τύπου θερµοσίφωνες
νερού) δεν είναι δυνατή.
Για να µπορέσετε να χρησιµοποιήσετε τα εξαρτήµατα
χωρίς προβλήµατα θα πρέπει η πίεση ροής να
κυµαίνεται µεταξύ 1 και 5 bar.
Σε υψηλότερες πιέσεις ροής προτείνουµε την
τοποθέτηση µιας βαλβίδας µείωσης της πίεσης.
Στη νέα τοποθέτηση, ξεπλύνετε καλά πριν και
µετά τη συναρµολόγηση τις σωληνώσεις κρύου
και ζεστού νερού, µέχρι το νερό να µην περιέχει
άλλες ακαθαρσίες. Αυτά τα κατάλοιπα που
ενδεχοµένως να παραµένουν στους σωλήνες
µπορούν να βουλώσουν τα εξαρτήµατα και να
ρυπάνουν το πόσιµο νερό.
Προσέξτε ώστε κατά την εγκατάσταση να µην
προκαλέσετε πάνω στην επιφάνεια ζηµιές µε τα
εργαλεία. Για το λόγο αυτό µη χρησιµοποιείτε σε
καµία περίπτωση οδοντωτές πένσες.
Εγκατάσταση, σελίδα 2 + 3
Η σύνδεση κρύου νερού πρέπει να γίνει δεξιά και
η σύνδεση ζεστού νερού αριστερά.
Εάν έχετε αντιστρέψει τις συνδέσεις των εξαρτηµάτων
(ζεστό δεξιά – κρύο αριστερά), µπορείτε να
χρησιµοποιήσετε τον πρόσθετο εξοπλισµό µηχανισµού
θερµοστάτη (47 175), βλέπε σελίδα 1.
- = Αριθµός εικόνας
1 i
Λάβετε υπόψη σας τις απαιτούµενες διαστάσεις
1
τοποθέτησης.
Μονώστε τα σπειρώµατα 1/2" των συνδέσµων
2
σχήµατος S. Χρησιµοποιήστε κατάλληλο µονωτικό
υλικό (διατίθεται σε εξειδικευµένα καταστήµατα).
Βιδώστε τους συνδέσµους σχήµατος S σε οριζόντια
3
θέση και σε απόσταση 150mm από τους αγωγούς
σύνδεσης.
Περάστε τις ροζέτες A στους συνδέσµους σχήµατος S.
4
Αφαιρέστε τα προστατευτικά καλύµµατα Β από τα
παξιµάδια σύνδεσης των εξαρτηµάτων και ελέγξτε τη
θέση των φίλτρων συγκράτησης ακαθαρσιών C.
Βιδώστε τα παξιµάδια συνδέσµων των εξαρτηµάτων
επάνω στους συνδέσµους σχήµατος S.
19
Ανοίξτε την παροχή κρύου και ζεστού νερού και
ελέγξτε τη στεγανότητα των συνδέσεων.
Περάστε το σωλήνα στήριξης ντους D µέχρι τέρµατος
5
στο περίβληµα.
Ο σωλήνας στήριξης ντους δεν επιτρέπεται να
κοπεί.
Για να σηµειώσετε τις οπές ευθυγραµµίστε το σωλήνα
6
στήριξης ντους D. Μετά σηµειώστε τις οπές για την
ένωση γωνίας πίσω πλάκας Ε. Στη συνέχεια, βγάλτε
το σωλήνα στήριξης ντους.
Ανοίξτε τις οπές και τοποθετήστε τις τάπες F.
7
Για τη στερέωση σε έναν ίσιο τοίχο περάστε τον
8
ελαστικό δακτύλιο Ε1 επάνω στην ένωση γωνίας
πίσω πλάκας Ε. Βιδώστε την ένωση γωνίας πίσω
πλάκας Ε µε τις βίδες F1 χρησιµοποιώντας τη
µόνωση E2.
Στη στερέωση σε εσοχή τοίχου µπορείτε να αυξήσετε
9
την απόσταση από τον τοίχο µε τον πρόσθετο
εξοπλισµό του δίσκου αντιστάθµισης (27 180) κατά
8mm, βλέπε σελίδα 1. Εάν χρησιµοποιηθούν άλλες
βίδες µπορούν να τοποθετηθούν περισσότεροι δίσκοι
αντιστάθµισης. Περάστε τον ελαστικό δακτύλιο Ε1
επάνω στην ένωση γωνίας πίσω πλάκας Ε. Βιδώστε
την ένωση γωνίας πίσω πλάκας Ε, µαζί µε το δίσκο
αντιστάθµισης και τις βίδες F1 χρησιµοποιώντας τη
µόνωση E2 στον τοίχο.
Περάστε τη ροζέτα G στην κονσόλα Η και
0
τοποθετήστε το σωλήνα στήριξης ντους D πάλι στο
περίβληµα, βλέπε
5
Περάστε την κονσόλα Η στην ένωση γωνίας πίσω
πλάκας Ε.
Ευθυγραµµίστε το σωλήνα στήριξης ντους D και
στερεώστε τον µε το κοχλιωτό πείρο Η1.
Σπρώξτε τη ροζέτα G προς τον τοίχο.
Περάστε το βραχίονα ντους Ι από επάνω στη
a
σύνδεση του σωλήνα στήριξης ντους D και ασφαλίστε
τον µε τον κοχλιωτό πείρο Ι1.
Τοποθετήστε το φίλτρο J1 και τη µόνωση J2 στο
b
ντους κεφαλής J. Βιδώστε µετά το ντους κεφαλής J
επάνω στο βραχίονα ντους I χρησιµοποιώντας τον
κάλυκα I2.
Βιδώστε το κωνικό παξιµάδι Κ1 του σπιράλ του ντους
c
Κ µε το φίλτρο L1 στο ντους χειρός L.
Βιδώστε το παξιµάδι Κ2 του σπιράλ του ντους Κ στο
εξάρτηµα.
