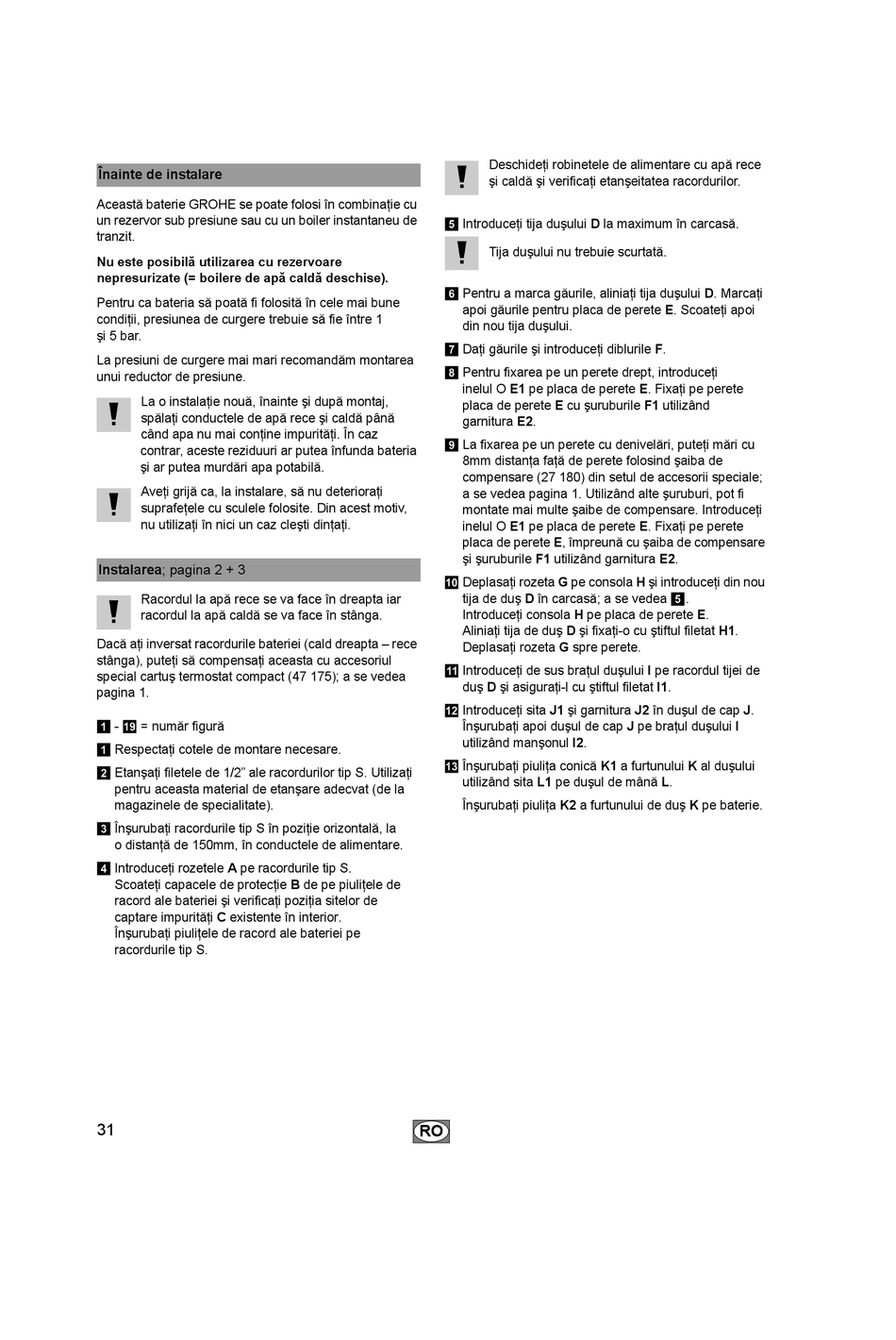

Înainte de instalare
Această baterie GROHE se poate folosi în combinaţie cu
un rezervor sub presiune sau cu un boiler instantaneu de
tranzit.
Nu este posibilă utilizarea cu rezervoare
nepresurizate (= boilere de apă caldă deschise).
Pentru ca bateria să poată fi folosită în cele mai bune
condiţii, presiunea de curgere trebuie să fie între 1
şi 5 bar.
La presiuni de curgere mai mari recomandăm montarea
unui reductor de presiune.
La o instalaţie nouă, înainte şi după montaj,
spălaţi conductele de apă rece şi caldă până
când apa nu mai conţine impurităţi. În caz
contrar, aceste reziduuri ar putea înfunda bateria
şi ar putea murdări apa potabilă.
Aveţi grijă ca, la instalare, să nu deterioraţi
suprafeţele cu sculele folosite. Din acest motiv,
nu utilizaţi în nici un caz cleşti dinţaţi.
Instalarea; pagina 2 + 3
Racordul la apă rece se va face în dreapta iar
racordul la apă caldă se va face în stânga.
Dacă aţi inversat racordurile bateriei (cald dreapta – rece
stânga), puteţi să compensaţi aceasta cu accesoriul
special cartuş termostat compact (47 175); a se vedea
pagina 1.
- = număr figură
1 i
Respectaţi cotele de montare necesare.
1
Etanşaţi filetele de 1/2" ale racordurilor tip S. Utilizaţi
2
pentru aceasta material de etanşare adecvat (de la
magazinele de specialitate).
Înşurubaţi racordurile tip S în poziţie orizontală, la
3
o distanţă de 150mm, în conductele de alimentare.
Introduceţi rozetele A pe racordurile tip S.
4
Scoateţi capacele de protecţie B de pe piuliţele de
racord ale bateriei şi verificaţi poziţia sitelor de
captare impurităţi C existente în interior.
Înşurubaţi piuliţele de racord ale bateriei pe
racordurile tip S.
31
Deschideţi robinetele de alimentare cu apă rece
şi caldă şi verificaţi etanşeitatea racordurilor.
Introduceţi tija duşului D la maximum în carcasă.
5
Tija duşului nu trebuie scurtată.
Pentru a marca găurile, aliniaţi tija duşului D. Marcaţi
6
apoi găurile pentru placa de perete E. Scoateţi apoi
din nou tija duşului.
Daţi găurile şi introduceţi diblurile F.
7
Pentru fixarea pe un perete drept, introduceţi
8
inelul O E1 pe placa de perete E. Fixaţi pe perete
placa de perete E cu şuruburile F1 utilizând
garnitura E2.
La fixarea pe un perete cu denivelări, puteţi mări cu
9
8mm distanţa faţă de perete folosind şaiba de
compensare (27 180) din setul de accesorii speciale;
a se vedea pagina 1. Utilizând alte şuruburi, pot fi
montate mai multe şaibe de compensare. Introduceţi
inelul O E1 pe placa de perete E. Fixaţi pe perete
placa de perete E, împreună cu şaiba de compensare
şi şuruburile F1 utilizând garnitura E2.
Deplasaţi rozeta G pe consola H şi introduceţi din nou
0
tija de duş D în carcasă; a se vedea
Introduceţi consola H pe placa de perete E.
Aliniaţi tija de duş D şi fixaţi-o cu ştiftul filetat H1.
Deplasaţi rozeta G spre perete.
Introduceţi de sus braţul duşului I pe racordul tijei de
a
duş D şi asiguraţi-l cu ştiftul filetat I1.
Introduceţi sita J1 şi garnitura J2 în duşul de cap J.
b
Înşurubaţi apoi duşul de cap J pe braţul duşului I
utilizând manşonul I2.
Înşurubaţi piuliţa conică K1 a furtunului K al duşului
c
utilizând sita L1 pe duşul de mână L.
Înşurubaţi piuliţa K2 a furtunului de duş K pe baterie.
