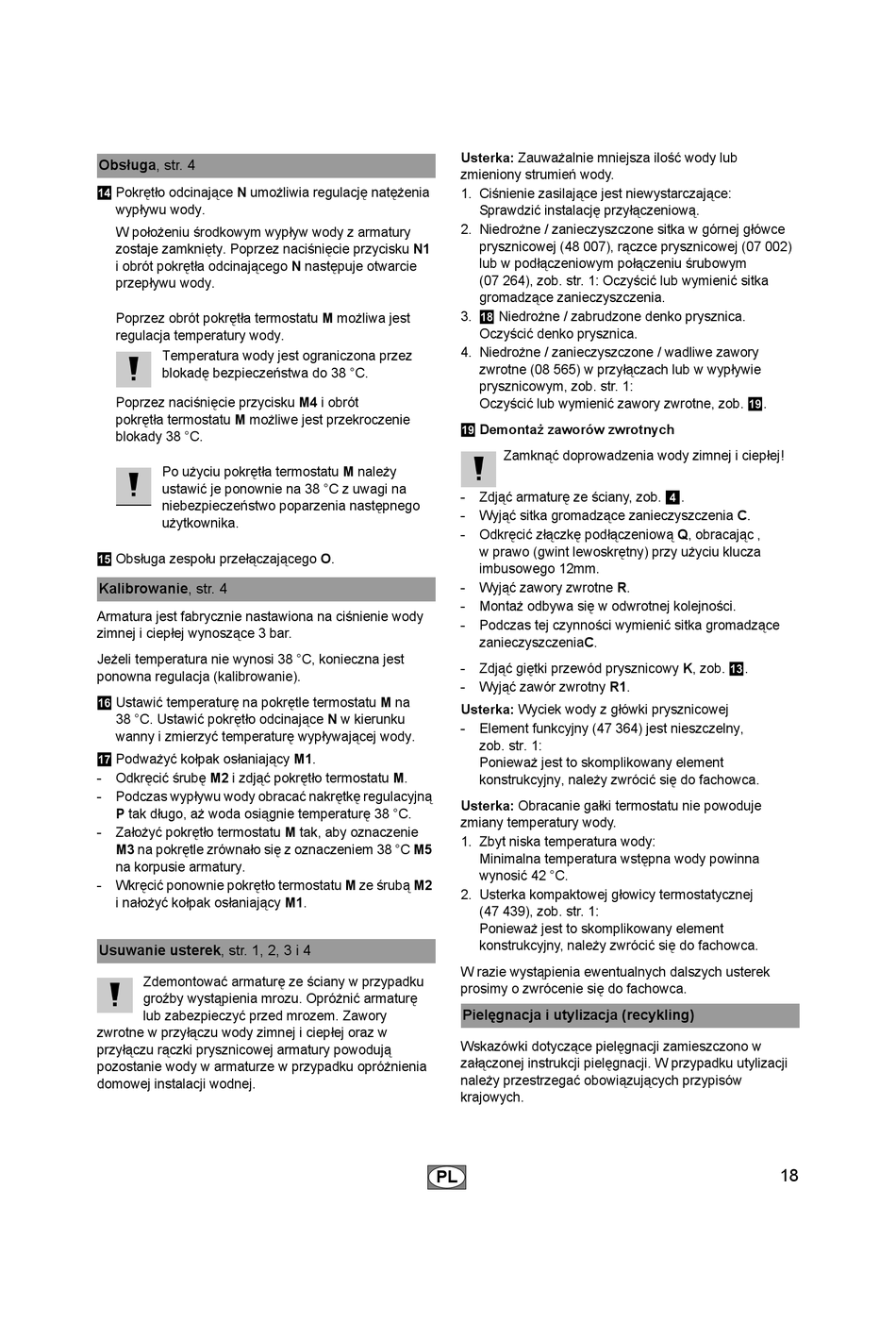

Obsługa, str. 4
Pokrętło odcinające N umożliwia regulację natężenia
d
wypływu wody.
W położeniu środkowym wypływ wody z armatury
zostaje zamknięty. Poprzez naciśnięcie przycisku N1
i obrót pokrętła odcinającego N następuje otwarcie
przepływu wody.
Poprzez obrót pokrętła termostatu M możliwa jest
regulacja temperatury wody.
Temperatura wody jest ograniczona przez
blokadę bezpieczeństwa do 38 °C.
Poprzez naciśnięcie przycisku M4 i obrót
pokrętła termostatu M możliwe jest przekroczenie
blokady 38 °C.
Po użyciu pokrętła termostatu M należy
ustawić je ponownie na 38 °C z uwagi na
niebezpieczeństwo poparzenia następnego
użytkownika.
Obsługa zespołu przełączającego O.
e
Kalibrowanie, str. 4
Armatura jest fabrycznie nastawiona na ciśnienie wody
zimnej i ciepłej wynoszące 3 bar.
Jeżeli temperatura nie wynosi 38 °C, konieczna jest
ponowna regulacja (kalibrowanie).
Ustawić temperaturę na pokrętle termostatu M na
f
38 °C. Ustawić pokrętło odcinające N w kierunku
wanny i zmierzyć temperaturę wypływającej wody.
Podważyć kołpak osłaniający M1.
g
- Odkręcić śrubę M2 i zdjąć pokrętło termostatu M.
- Podczas wypływu wody obracać nakrętkę regulacyjną
P tak długo, aż woda osiągnie temperaturę 38 °C.
- Założyć pokrętło termostatu M tak, aby oznaczenie
M3 na pokrętle zrównało się z oznaczeniem 38 °C M5
na korpusie armatury.
- Wkręcić ponownie pokrętło termostatu M ze śrubą M2
i nałożyć kołpak osłaniający M1.
Usuwanie usterek, str. 1, 2, 3 i 4
Zdemontować armaturę ze ściany w przypadku
groźby wystąpienia mrozu. Opróżnić armaturę
lub zabezpieczyć przed mrozem. Zawory
zwrotne w przyłączu wody zimnej i ciepłej oraz w
przyłączu rączki prysznicowej armatury powodują
pozostanie wody w armaturze w przypadku opróżnienia
domowej instalacji wodnej.
Usterka: Zauważalnie mniejsza ilość wody lub
zmieniony strumień wody.
1. Ciśnienie zasilające jest niewystarczające:
Sprawdzić instalację przyłączeniową.
2. Niedrożne / zanieczyszczone sitka w górnej główce
prysznicowej (48 007), rączce prysznicowej (07 002)
lub w podłączeniowym połączeniu śrubowym
(07 264), zob. str. 1: Oczyścić lub wymienić sitka
gromadzące zanieczyszczenia.
3. Niedrożne / zabrudzone denko prysznica.
h
Oczyścić denko prysznica.
4. Niedrożne / zanieczyszczone / wadliwe zawory
zwrotne (08 565) w przyłączach lub w wypływie
prysznicowym, zob. str. 1:
Oczyścić lub wymienić zawory zwrotne, zob.
Demontaż zaworów zwrotnych
i
Zamknąć doprowadzenia wody zimnej i ciepłej!
- Zdjąć armaturę ze ściany, zob.
- Wyjąć sitka gromadzące zanieczyszczenia C.
- Odkręcić złączkę podłączeniową Q, obracając ‚
w prawo (gwint lewoskrętny) przy użyciu klucza
imbusowego 12mm.
- Wyjąć zawory zwrotne R.
- Montaż odbywa się w odwrotnej kolejności.
- Podczas tej czynności wymienić sitka gromadzące
zanieczyszczeniaC.
- Zdjąć giętki przewód prysznicowy K, zob.
- Wyjąć zawór zwrotny R1.
Usterka: Wyciek wody z główki prysznicowej
- Element funkcyjny (47 364) jest nieszczelny,
zob. str. 1:
Ponieważ jest to skomplikowany element
konstrukcyjny, należy zwrócić się do fachowca.
Usterka: Obracanie gałki termostatu nie powoduje
zmiany temperatury wody.
1. Zbyt niska temperatura wody:
Minimalna temperatura wstępna wody powinna
wynosić 42 °C.
2. Usterka kompaktowej głowicy termostatycznej
(47 439), zob. str. 1:
Ponieważ jest to skomplikowany element
konstrukcyjny, należy zwrócić się do fachowca.
W razie wystąpienia ewentualnych dalszych usterek
prosimy o zwrócenie się do fachowca.
Pielęgnacja i utylizacja (recykling)
Wskazówki dotyczące pielęgnacji zamieszczono w
załączonej instrukcji pielęgnacji. W przypadku utylizacji
należy przestrzegać obowiązujących przypisów
krajowych.
