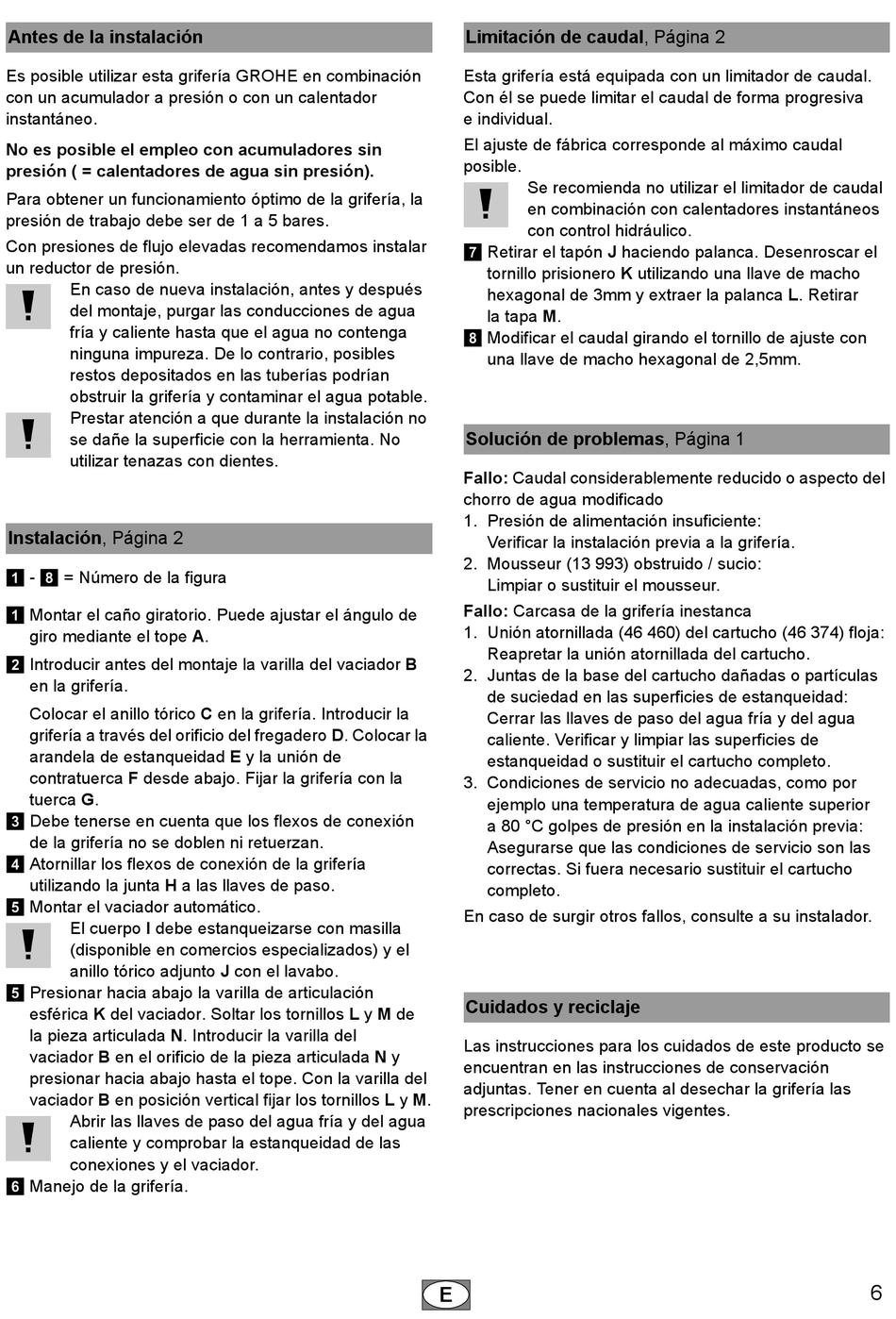

Antes de la instalación
Es posible utilizar esta grifería GROHE en combinación
con un acumulador a presión o con un calentador
instantáneo.
No es posible el empleo con acumuladores sin
presión ( = calentadores de agua sin presión).
Para obtener un funcionamiento óptimo de la grifería, la
presión de trabajo debe ser de 1 a 5 bares.
Con presiones de flujo elevadas recomendamos instalar
un reductor de presión.
En caso de nueva instalación, antes y después
del montaje, purgar las conducciones de agua
fría y caliente hasta que el agua no contenga
ninguna impureza. De lo contrario, posibles
restos depositados en las tuberías podrían
obstruir la grifería y contaminar el agua potable.
Prestar atención a que durante la instalación no
se dañe la superficie con la herramienta. No
utilizar tenazas con dientes.
Instalación, Página 2
- = Número de la figura
1 8
Montar el caño giratorio. Puede ajustar el ángulo de
1
giro mediante el tope A.
Introducir antes del montaje la varilla del vaciador B
2
en la grifería.
Colocar el anillo tórico C en la grifería. Introducir la
grifería a través del orificio del fregadero D. Colocar la
arandela de estanqueidad E y la unión de
contratuerca F desde abajo. Fijar la grifería con la
tuerca G.
Debe tenerse en cuenta que los flexos de conexión
3
de la grifería no se doblen ni retuerzan.
Atornillar los flexos de conexión de la grifería
4
utilizando la junta H a las llaves de paso.
Montar el vaciador automático.
5
El cuerpo I debe estanqueizarse con masilla
(disponible en comercios especializados) y el
anillo tórico adjunto J con el lavabo.
Presionar hacia abajo la varilla de articulación
5
esférica K del vaciador. Soltar los tornillos L y M de
la pieza articulada N. Introducir la varilla del
vaciador B en el orificio de la pieza articulada N y
presionar hacia abajo hasta el tope. Con la varilla del
vaciador B en posición vertical fijar los tornillos L y M.
Abrir las llaves de paso del agua fría y del agua
caliente y comprobar la estanqueidad de las
conexiones y el vaciador.
Manejo de la grifería.
6
Limitación de caudal, Página 2
Esta grifería está equipada con un limitador de caudal.
Con él se puede limitar el caudal de forma progresiva
e individual.
El ajuste de fábrica corresponde al máximo caudal
posible.
Se recomienda no utilizar el limitador de caudal
en combinación con calentadores instantáneos
con control hidráulico.
Retirar el tapón J haciendo palanca. Desenroscar el
7
tornillo prisionero K utilizando una llave de macho
hexagonal de 3mm y extraer la palanca L. Retirar
la tapa M.
Modificar el caudal girando el tornillo de ajuste con
8
una llave de macho hexagonal de 2,5mm.
Solución de problemas, Página 1
Fallo: Caudal considerablemente reducido o aspecto del
chorro de agua modificado
1. Presión de alimentación insuficiente:
Verificar la instalación previa a la grifería.
2. Mousseur (13 993) obstruido / sucio:
Limpiar o sustituir el mousseur.
Fallo: Carcasa de la grifería inestanca
1. Unión atornillada (46 460) del cartucho (46 374) floja:
Reapretar la unión atornillada del cartucho.
2. Juntas de la base del cartucho dañadas o partículas
de suciedad en las superficies de estanqueidad:
Cerrar las llaves de paso del agua fría y del agua
caliente. Verificar y limpiar las superficies de
estanqueidad o sustituir el cartucho completo.
3. Condiciones de servicio no adecuadas, como por
ejemplo una temperatura de agua caliente superior
a 80 °C golpes de presión en la instalación previa:
Asegurarse que las condiciones de servicio son las
correctas. Si fuera necesario sustituir el cartucho
completo.
En caso de surgir otros fallos, consulte a su instalador.
Cuidados y reciclaje
Las instrucciones para los cuidados de este producto se
encuentran en las instrucciones de conservación
adjuntas. Tener en cuenta al desechar la grifería las
prescripciones nacionales vigentes.
