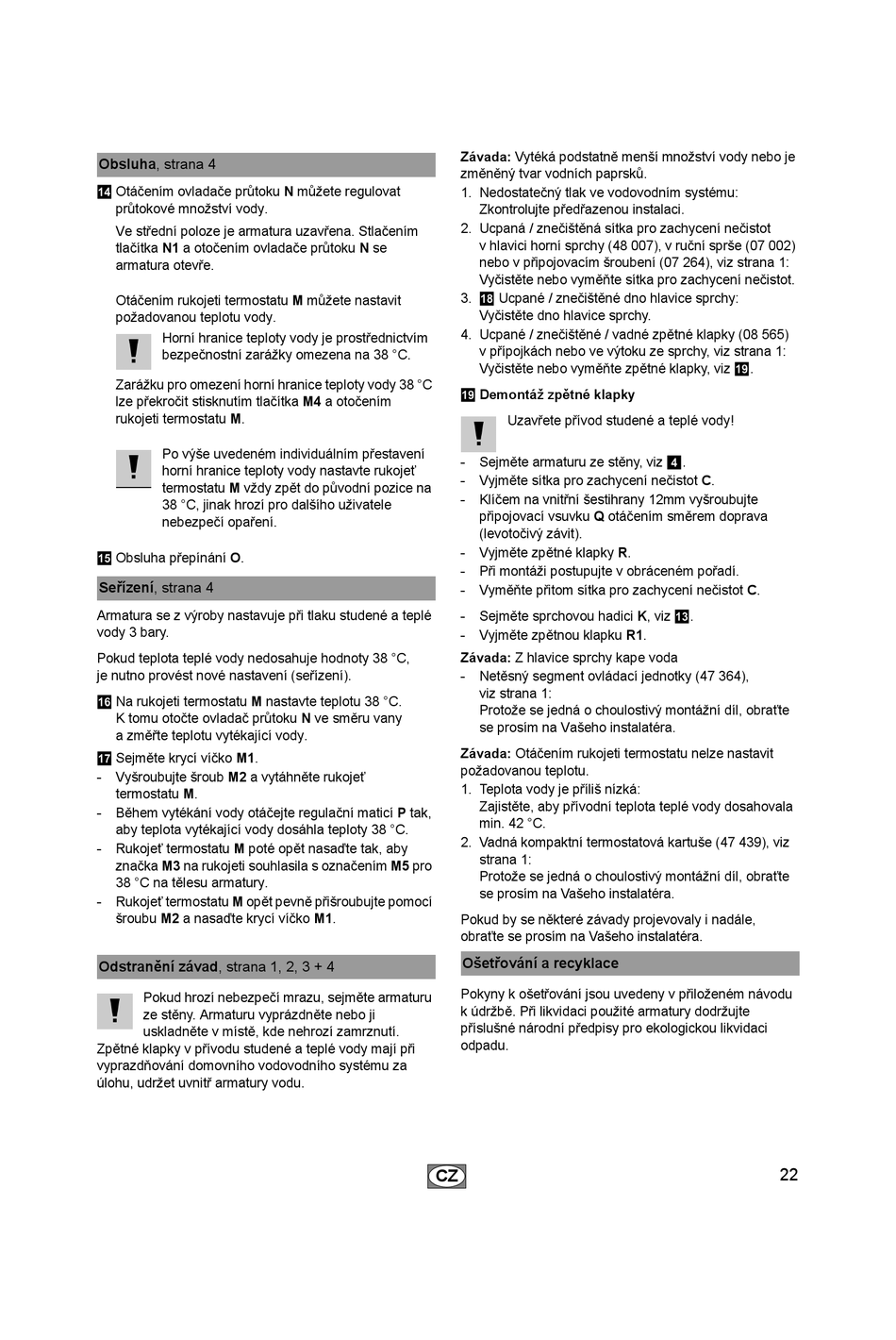

Obsluha, strana 4
Otáčením ovladače průtoku N můžete regulovat
d
průtokové množství vody.
Ve střední poloze je armatura uzavřena. Stlačením
tlačítka N1 a otočením ovladače průtoku N se
armatura otevře.
Otáčením rukojeti termostatu M můžete nastavit
požadovanou teplotu vody.
Horní hranice teploty vody je prostřednictvím
bezpečnostní zarážky omezena na 38 °C.
Zarážku pro omezení horní hranice teploty vody 38 °C
lze překročit stisknutím tlačítka M4 a otočením
rukojeti termostatu M.
Po výše uvedeném individuálním přestavení
horní hranice teploty vody nastavte rukojeť
termostatu M vždy zpět do původní pozice na
38 °C, jinak hrozí pro dalšího uživatele
nebezpečí opaření.
Obsluha přepínání O.
e
Seřízení, strana 4
Armatura se z výroby nastavuje při tlaku studené a teplé
vody 3 bary.
Pokud teplota teplé vody nedosahuje hodnoty 38 °C,
je nutno provést nové nastavení (seřízení).
Na rukojeti termostatu M nastavte teplotu 38 °C.
f
K tomu otočte ovladač průtoku N ve směru vany
a změřte teplotu vytékající vody.
Sejměte krycí víčko M1.
g
- Vyšroubujte šroub M2 a vytáhněte rukojeť
termostatu M.
- Během vytékání vody otáčejte regulační maticí P tak,
aby teplota vytékající vody dosáhla teploty 38 °C.
- Rukojeť termostatu M poté opět nasaďte tak, aby
značka M3 na rukojeti souhlasila s označením M5 pro
38 °C na tělesu armatury.
- Rukojeť termostatu M opět pevně přišroubujte pomocí
šroubu M2 a nasaďte krycí víčko M1.
Odstranění závad, strana 1, 2, 3 + 4
Pokud hrozí nebezpečí mrazu, sejměte armaturu
ze stěny. Armaturu vyprázdněte nebo ji
uskladněte v místě, kde nehrozí zamrznutí.
Zpětné klapky v přívodu studené a teplé vody mají při
vyprazdňování domovního vodovodního systému za
úlohu, udržet uvnitř armatury vodu.
Závada: Vytéká podstatně menší množství vody nebo je
změněný tvar vodních paprsků.
1. Nedostatečný tlak ve vodovodním systému:
Zkontrolujte předřazenou instalaci.
2. Ucpaná / znečištěná sítka pro zachycení nečistot
v hlavici horní sprchy (48 007), v ruční sprše (07 002)
nebo v připojovacím šroubení (07 264), viz strana 1:
Vyčistěte nebo vyměňte sítka pro zachycení nečistot.
3. Ucpané / znečištěné dno hlavice sprchy:
h
Vyčistěte dno hlavice sprchy.
4. Ucpané / znečištěné / vadné zpětné klapky (08 565)
v přípojkách nebo ve výtoku ze sprchy, viz strana 1:
Vyčistěte nebo vyměňte zpětné klapky, viz
Demontáž zpětné klapky
i
Uzavřete přívod studené a teplé vody!
- Sejměte armaturu ze stěny, viz
- Vyjměte sítka pro zachycení nečistot C.
- Klíčem na vnitřní šestihrany 12mm vyšroubujte
připojovací vsuvku Q otáčením směrem doprava
(levotočivý závit).
- Vyjměte zpětné klapky R.
- Při montáži postupujte v obráceném pořadí.
- Vyměňte přitom sítka pro zachycení nečistot C.
- Sejměte sprchovou hadici K, viz
- Vyjměte zpětnou klapku R1.
Závada: Z hlavice sprchy kape voda
- Netěsný segment ovládací jednotky (47 364),
viz strana 1:
Protože se jedná o choulostivý montážní díl, obraťte
se prosím na Vašeho instalatéra.
Závada: Otáčením rukojeti termostatu nelze nastavit
požadovanou teplotu.
1. Teplota vody je příliš nízká:
Zajistěte, aby přívodní teplota teplé vody dosahovala
min. 42 °C.
2. Vadná kompaktní termostatová kartuše (47 439), viz
strana 1:
Protože se jedná o choulostivý montážní díl, obraťte
se prosím na Vašeho instalatéra.
Pokud by se některé závady projevovaly i nadále,
obraťte se prosím na Vašeho instalatéra.
Ošetřování a recyklace
Pokyny k ošetřování jsou uvedeny v přiloženém návodu
k údržbě. Při likvidaci použité armatury dodržujte
příslušné národní předpisy pro ekologickou likvidaci
odpadu.
