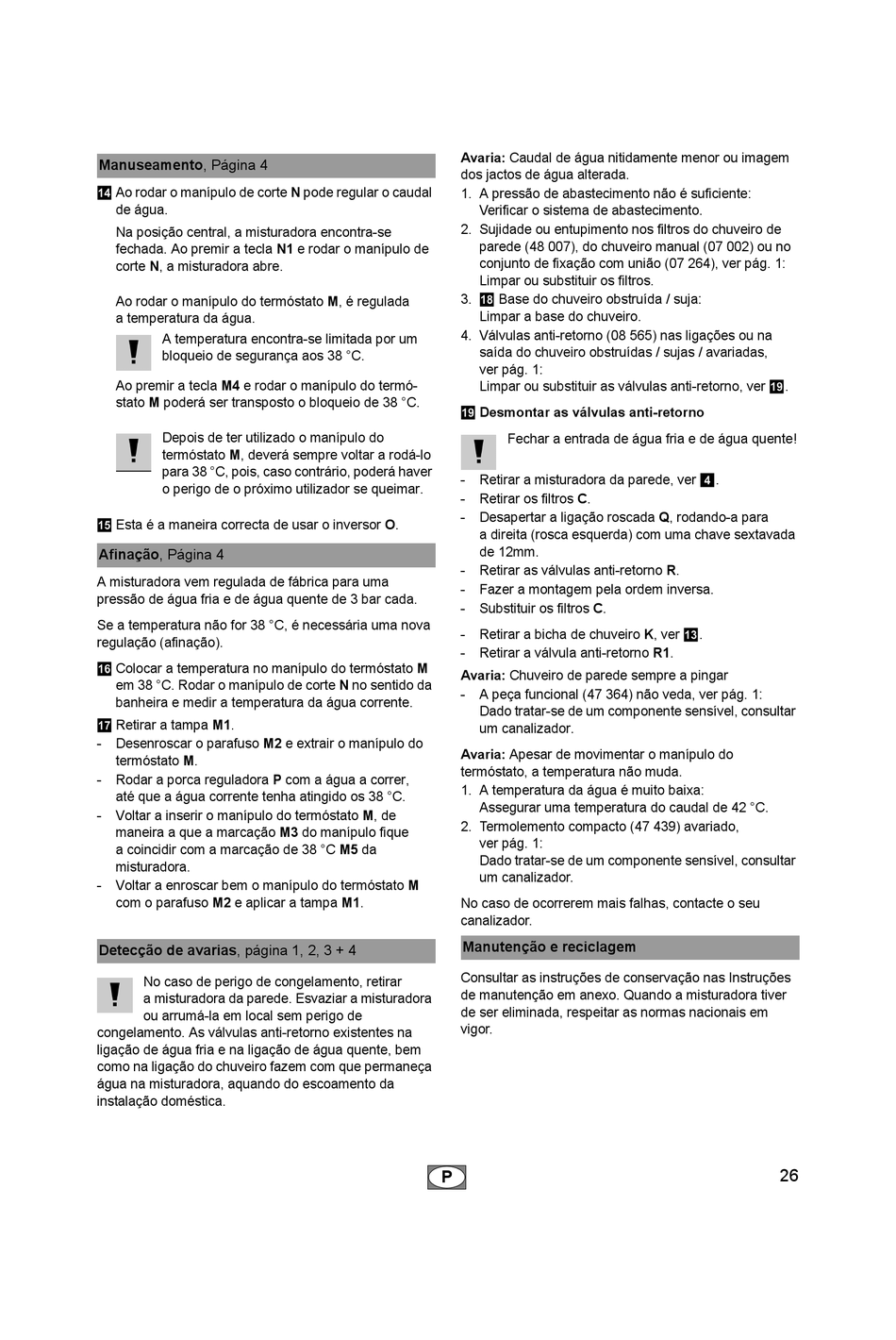

Manuseamento, Página 4
Ao rodar o manípulo de corte N pode regular o caudal
d
de água.
Na posição central, a misturadora encontra-se
fechada. Ao premir a tecla N1 e rodar o manípulo de
corte N, a misturadora abre.
Ao rodar o manípulo do termóstato M, é regulada
a temperatura da água.
A temperatura encontra-se limitada por um
bloqueio de segurança aos 38 °C.
Ao premir a tecla M4 e rodar o manípulo do termó-
stato M poderá ser transposto o bloqueio de 38 °C.
Depois de ter utilizado o manípulo do
termóstato M, deverá sempre voltar a rodá-lo
para 38 °C, pois, caso contrário, poderá haver
o perigo de o próximo utilizador se queimar.
Esta é a maneira correcta de usar o inversor O.
e
Afinação, Página 4
A misturadora vem regulada de fábrica para uma
pressão de água fria e de água quente de 3 bar cada.
Se a temperatura não for 38 °C, é necessária uma nova
regulação (afinação).
Colocar a temperatura no manípulo do termóstato M
f
em 38 °C. Rodar o manípulo de corte N no sentido da
banheira e medir a temperatura da água corrente.
Retirar a tampa M1.
g
- Desenroscar o parafuso M2 e extrair o manípulo do
termóstato M.
- Rodar a porca reguladora P com a água a correr,
até que a água corrente tenha atingido os 38 °C.
- Voltar a inserir o manípulo do termóstato M, de
maneira a que a marcação M3 do manípulo fique
a coincidir com a marcação de 38 °C M5 da
misturadora.
- Voltar a enroscar bem o manípulo do termóstato M
com o parafuso M2 e aplicar a tampa M1.
Detecção de avarias, página 1, 2, 3 + 4
No caso de perigo de congelamento, retirar
a misturadora da parede. Esvaziar a misturadora
ou arrumá-la em local sem perigo de
congelamento. As válvulas anti-retorno existentes na
ligação de água fria e na ligação de água quente, bem
como na ligação do chuveiro fazem com que permaneça
água na misturadora, aquando do escoamento da
instalação doméstica.
Avaria: Caudal de água nitidamente menor ou imagem
dos jactos de água alterada.
1. A pressão de abastecimento não é suficiente:
Verificar o sistema de abastecimento.
2. Sujidade ou entupimento nos filtros do chuveiro de
parede (48 007), do chuveiro manual (07 002) ou no
conjunto de fixação com união (07 264), ver pág. 1:
Limpar ou substituir os filtros.
3. Base do chuveiro obstruída / suja:
h
Limpar a base do chuveiro.
4. Válvulas anti-retorno (08 565) nas ligações ou na
saída do chuveiro obstruídas / sujas / avariadas,
ver pág. 1:
Limpar ou substituir as válvulas anti-retorno, ver
Desmontar as válvulas anti-retorno
i
Fechar a entrada de água fria e de água quente!
- Retirar a misturadora da parede, ver
- Retirar os filtros C.
- Desapertar a ligação roscada Q, rodando-a para
a direita (rosca esquerda) com uma chave sextavada
de 12mm.
- Retirar as válvulas anti-retorno R.
- Fazer a montagem pela ordem inversa.
- Substituir os filtros C.
- Retirar a bicha de chuveiro K, ver
- Retirar a válvula anti-retorno R1.
Avaria: Chuveiro de parede sempre a pingar
- A peça funcional (47 364) não veda, ver pág. 1:
Dado tratar-se de um componente sensível, consultar
um canalizador.
Avaria: Apesar de movimentar o manípulo do
termóstato, a temperatura não muda.
1. A temperatura da água é muito baixa:
Assegurar uma temperatura do caudal de 42 °C.
2. Termolemento compacto (47 439) avariado,
ver pág. 1:
Dado tratar-se de um componente sensível, consultar
um canalizador.
No caso de ocorrerem mais falhas, contacte o seu
canalizador.
Manutenção e reciclagem
Consultar as instruções de conservação nas Instruções
de manutenção em anexo. Quando a misturadora tiver
de ser eliminada, respeitar as normas nacionais em
vigor.
