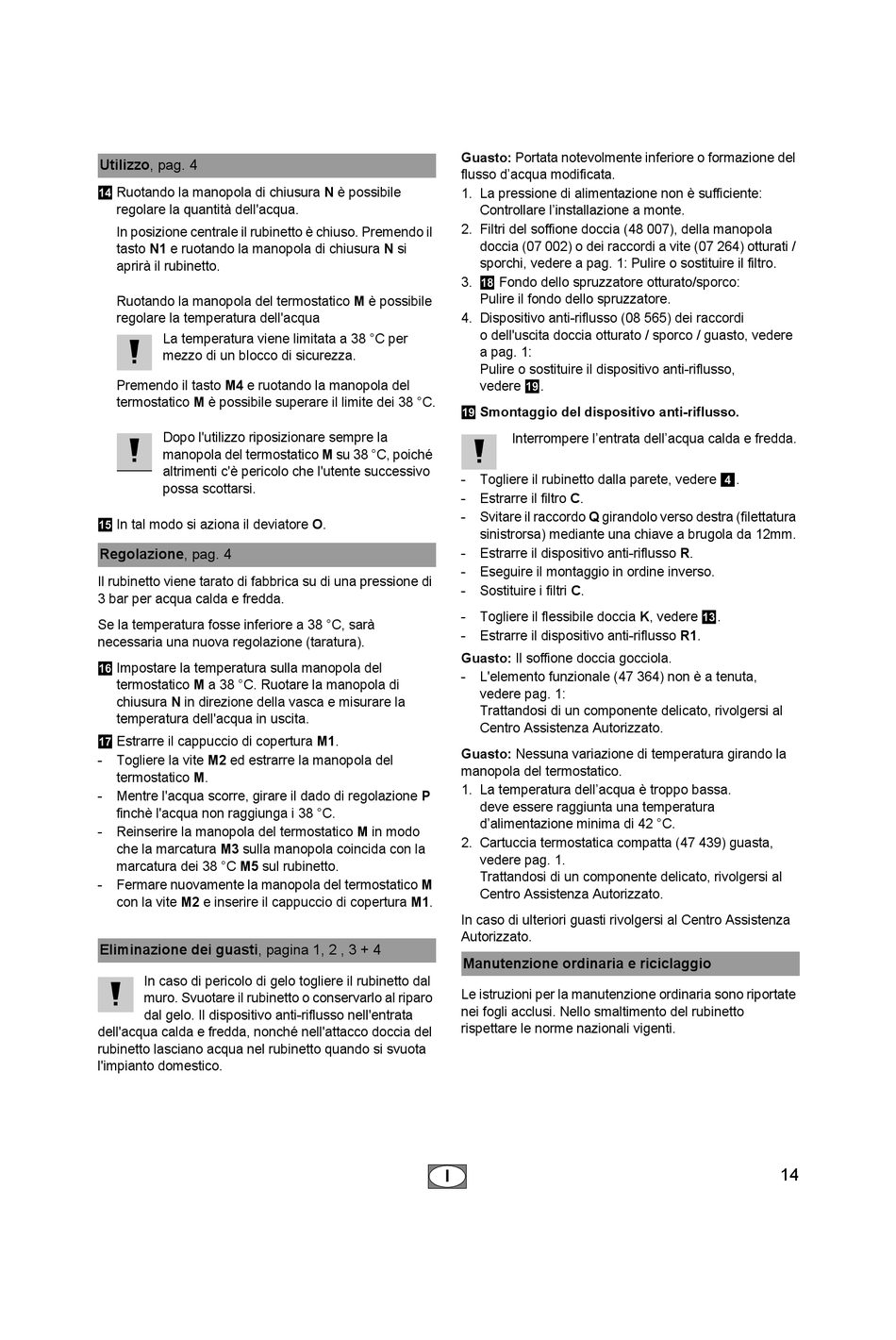

Utilizzo, pag. 4
Ruotando la manopola di chiusura N è possibile
d
regolare la quantità dell'acqua.
In posizione centrale il rubinetto è chiuso. Premendo il
tasto N1 e ruotando la manopola di chiusura N si
aprirà il rubinetto.
Ruotando la manopola del termostatico M è possibile
regolare la temperatura dell'acqua
La temperatura viene limitata a 38 °C per
mezzo di un blocco di sicurezza.
Premendo il tasto M4 e ruotando la manopola del
termostatico M è possibile superare il limite dei 38 °C.
Dopo l'utilizzo riposizionare sempre la
manopola del termostatico M su 38 °C, poiché
altrimenti c'è pericolo che l'utente successivo
possa scottarsi.
In tal modo si aziona il deviatore O.
e
Regolazione, pag. 4
Il rubinetto viene tarato di fabbrica su di una pressione di
3 bar per acqua calda e fredda.
Se la temperatura fosse inferiore a 38 °C, sarà
necessaria una nuova regolazione (taratura).
Impostare la temperatura sulla manopola del
f
termostatico M a 38 °C. Ruotare la manopola di
chiusura N in direzione della vasca e misurare la
temperatura dell'acqua in uscita.
Estrarre il cappuccio di copertura M1.
g
- Togliere la vite M2 ed estrarre la manopola del
termostatico M.
- Mentre l'acqua scorre, girare il dado di regolazione P
finchè l'acqua non raggiunga i 38 °C.
- Reinserire la manopola del termostatico M in modo
che la marcatura M3 sulla manopola coincida con la
marcatura dei 38 °C M5 sul rubinetto.
- Fermare nuovamente la manopola del termostatico M
con la vite M2 e inserire il cappuccio di copertura M1.
Eliminazione dei guasti, pagina 1, 2 , 3 + 4
In caso di pericolo di gelo togliere il rubinetto dal
muro. Svuotare il rubinetto o conservarlo al riparo
dal gelo. Il dispositivo anti-riflusso nell'entrata
dell'acqua calda e fredda, nonché nell'attacco doccia del
rubinetto lasciano acqua nel rubinetto quando si svuota
l'impianto domestico.
Guasto: Portata notevolmente inferiore o formazione del
flusso d'acqua modificata.
1. La pressione di alimentazione non è sufficiente:
Controllare l'installazione a monte.
2. Filtri del soffione doccia (48 007), della manopola
doccia (07 002) o dei raccordi a vite (07 264) otturati /
sporchi, vedere a pag. 1: Pulire o sostituire il filtro.
3. Fondo dello spruzzatore otturato/sporco:
h
Pulire il fondo dello spruzzatore.
4. Dispositivo anti-riflusso (08 565) dei raccordi
o dell'uscita doccia otturato / sporco / guasto, vedere
a pag. 1:
Pulire o sostituire il dispositivo anti-riflusso,
vedere .
i
Smontaggio del dispositivo anti-riflusso.
i
Interrompere l'entrata dell'acqua calda e fredda.
- Togliere il rubinetto dalla parete, vedere
- Estrarre il filtro C.
- Svitare il raccordo Q girandolo verso destra (filettatura
sinistrorsa) mediante una chiave a brugola da 12mm.
- Estrarre il dispositivo anti-riflusso R.
- Eseguire il montaggio in ordine inverso.
- Sostituire i filtri C.
- Togliere il flessibile doccia K, vedere
- Estrarre il dispositivo anti-riflusso R1.
Guasto: Il soffione doccia gocciola.
- L'elemento funzionale (47 364) non è a tenuta,
vedere pag. 1:
Trattandosi di un componente delicato, rivolgersi al
Centro Assistenza Autorizzato.
Guasto: Nessuna variazione di temperatura girando la
manopola del termostatico.
1. La temperatura dell'acqua è troppo bassa.
deve essere raggiunta una temperatura
d'alimentazione minima di 42 °C.
2. Cartuccia termostatica compatta (47 439) guasta,
vedere pag. 1.
Trattandosi di un componente delicato, rivolgersi al
Centro Assistenza Autorizzato.
In caso di ulteriori guasti rivolgersi al Centro Assistenza
Autorizzato.
Manutenzione ordinaria e riciclaggio
Le istruzioni per la manutenzione ordinaria sono riportate
nei fogli acclusi. Nello smaltimento del rubinetto
rispettare le norme nazionali vigenti.
