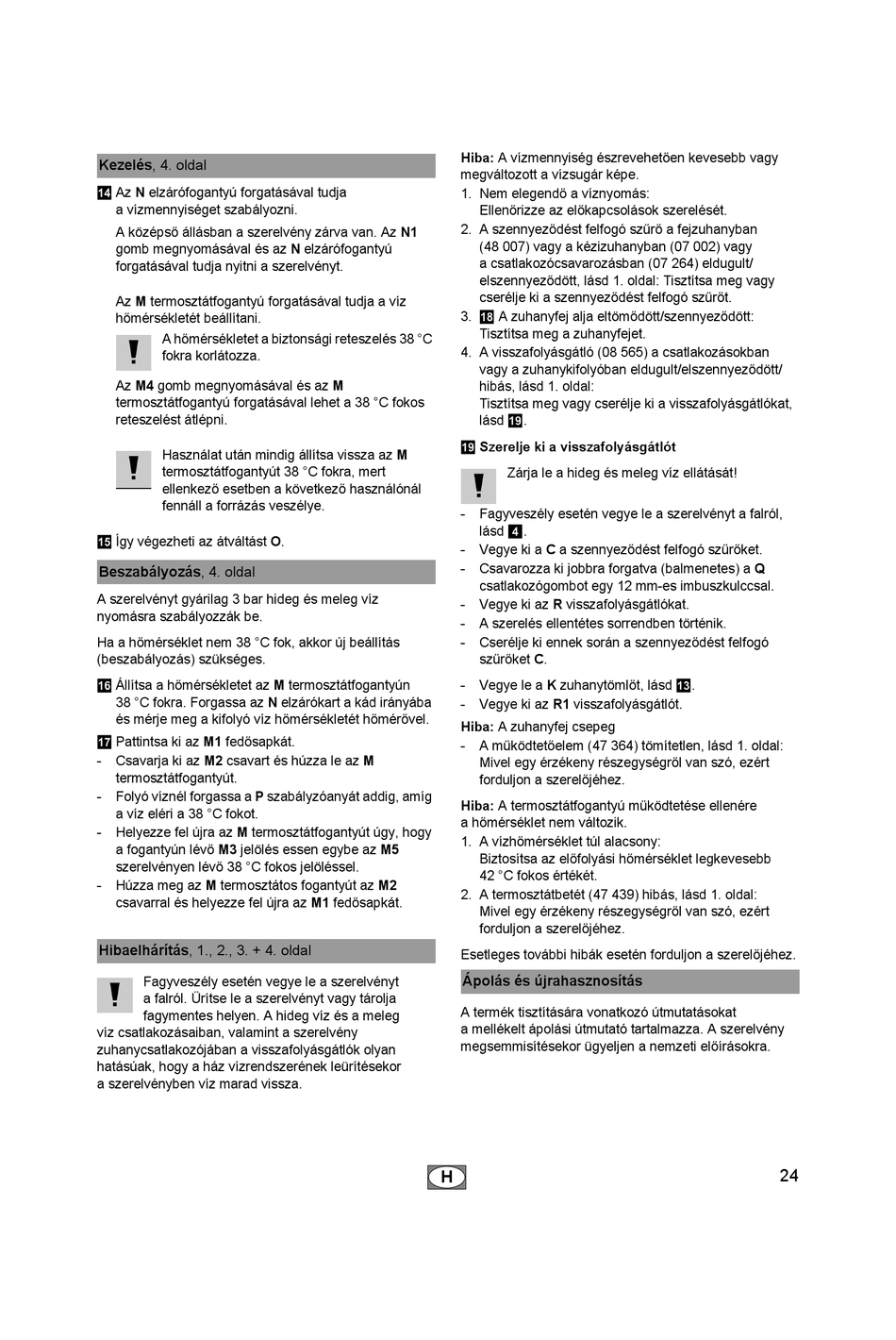

Kezelés, 4. oldal
Az N elzárófogantyú forgatásával tudja
d
a vízmennyiséget szabályozni.
A középső állásban a szerelvény zárva van. Az N1
gomb megnyomásával és az N elzárófogantyú
forgatásával tudja nyitni a szerelvényt.
Az M termosztátfogantyú forgatásával tudja a víz
hőmérsékletét beállítani.
A hőmérsékletet a biztonsági reteszelés 38 °C
fokra korlátozza.
Az M4 gomb megnyomásával és az M
termosztátfogantyú forgatásával lehet a 38 °C fokos
reteszelést átlépni.
Használat után mindig állítsa vissza az M
termosztátfogantyút 38 °C fokra, mert
ellenkező esetben a következő használónál
fennáll a forrázás veszélye.
Így végezheti az átváltást O.
e
Beszabályozás, 4. oldal
A szerelvényt gyárilag 3 bar hideg és meleg víz
nyomásra szabályozzák be.
Ha a hőmérséklet nem 38 °C fok, akkor új beállítás
(beszabályozás) szükséges.
Állítsa a hőmérsékletet az M termosztátfogantyún
f
38 °C fokra. Forgassa az N elzárókart a kád irányába
és mérje meg a kifolyó víz hőmérsékletét hőmérővel.
Pattintsa ki az M1 fedősapkát.
g
- Csavarja ki az M2 csavart és húzza le az M
termosztátfogantyút.
- Folyó víznél forgassa a P szabályzóanyát addig, amíg
a víz eléri a 38 °C fokot.
- Helyezze fel újra az M termosztátfogantyút úgy, hogy
a fogantyún lévő M3 jelölés essen egybe az M5
szerelvényen lévő 38 °C fokos jelöléssel.
- Húzza meg az M termosztátos fogantyút az M2
csavarral és helyezze fel újra az M1 fedősapkát.
Hibaelhárítás, 1., 2., 3. + 4. oldal
Fagyveszély esetén vegye le a szerelvényt
a falról. Ürítse le a szerelvényt vagy tárolja
fagymentes helyen. A hideg víz és a meleg
víz csatlakozásaiban, valamint a szerelvény
zuhanycsatlakozójában a visszafolyásgátlók olyan
hatásúak, hogy a ház vízrendszerének leürítésekor
a szerelvényben víz marad vissza.
Hiba: A vízmennyiség észrevehetően kevesebb vagy
megváltozott a vízsugár képe.
1. Nem elegendő a víznyomás:
Ellenőrizze az előkapcsolások szerelését.
2. A szennyeződést felfogó szűrő a fejzuhanyban
(48 007) vagy a kézizuhanyban (07 002) vagy
a csatlakozócsavarozásban (07 264) eldugult/
elszennyeződött, lásd 1. oldal: Tisztítsa meg vagy
cserélje ki a szennyeződést felfogó szűrőt.
3. A zuhanyfej alja eltömődött/szennyeződött:
h
Tisztítsa meg a zuhanyfejet.
4. A visszafolyásgátló (08 565) a csatlakozásokban
vagy a zuhanykifolyóban eldugult/elszennyeződött/
hibás, lásd 1. oldal:
Tisztítsa meg vagy cserélje ki a visszafolyásgátlókat,
lásd .
i
Szerelje ki a visszafolyásgátlót
i
Zárja le a hideg és meleg víz ellátását!
- Fagyveszély esetén vegye le a szerelvényt a falról,
lásd .
4
- Vegye ki a C a szennyeződést felfogó szűrőket.
- Csavarozza ki jobbra forgatva (balmenetes) a Q
csatlakozógombot egy 12 mm-es imbuszkulccsal.
- Vegye ki az R visszafolyásgátlókat.
- A szerelés ellentétes sorrendben történik.
- Cserélje ki ennek során a szennyeződést felfogó
szűrőket C.
- Vegye le a K zuhanytömlőt, lásd
- Vegye ki az R1 visszafolyásgátlót.
Hiba: A zuhanyfej csepeg
- A működtetőelem (47 364) tömítetlen, lásd 1. oldal:
Mivel egy érzékeny részegységről van szó, ezért
forduljon a szerelőjéhez.
Hiba: A termosztátfogantyú működtetése ellenére
a hőmérséklet nem változik.
1. A vízhőmérséklet túl alacsony:
Biztosítsa az előfolyási hőmérséklet legkevesebb
42 °C fokos értékét.
2. A termosztátbetét (47 439) hibás, lásd 1. oldal:
Mivel egy érzékeny részegységről van szó, ezért
forduljon a szerelőjéhez.
Esetleges további hibák esetén forduljon a szerelőjéhez.
Ápolás és újrahasznosítás
A termék tisztítására vonatkozó útmutatásokat
a mellékelt ápolási útmutató tartalmazza. A szerelvény
megsemmisítésekor ügyeljen a nemzeti előírásokra.
