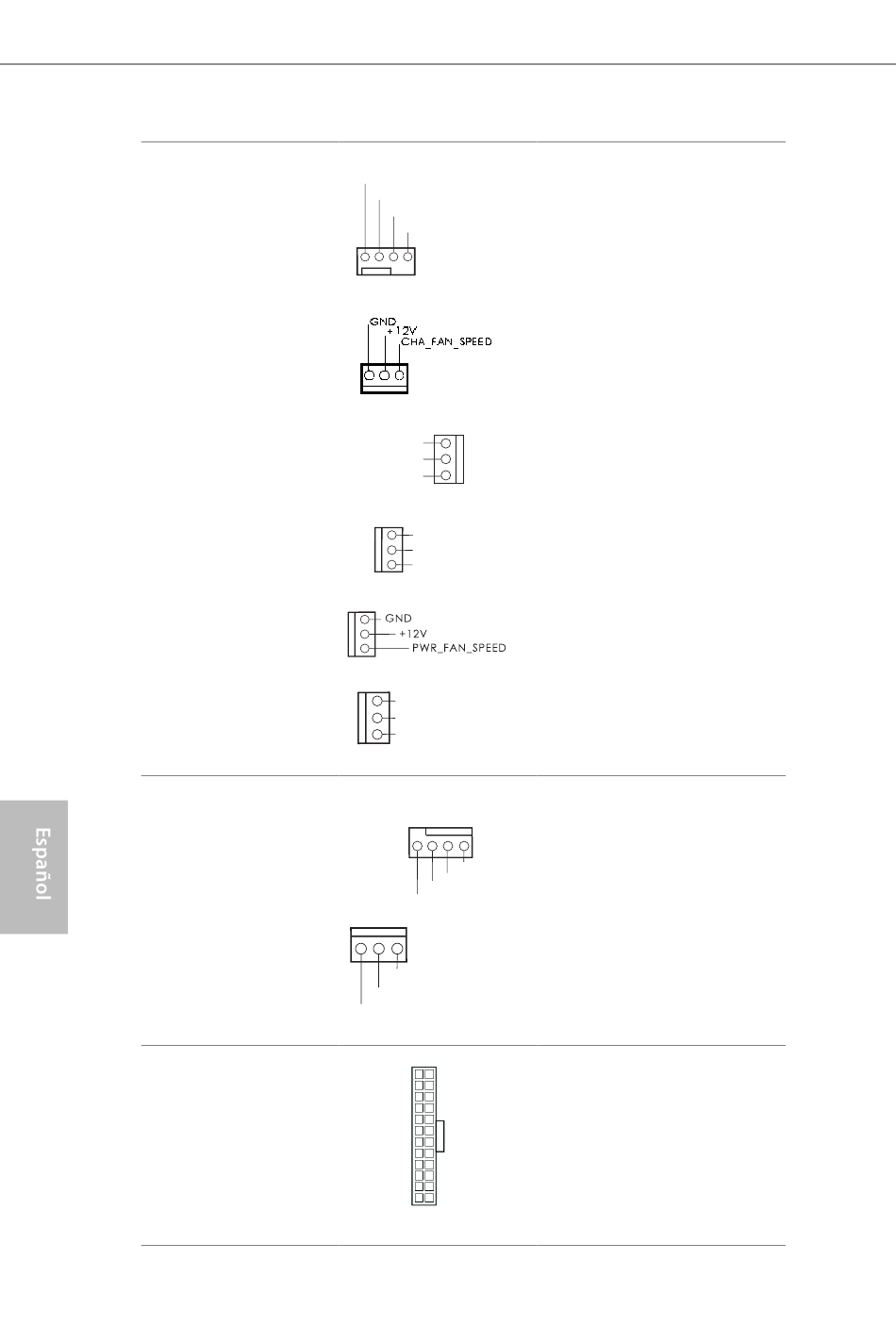

Conectores del ventilador
de alimentación, MOS y
chasis
(CHA_FAN1 de 4 pines)
(consulte la pág. 1 ó 2,
N.º 37)
(CHA_FAN2 de 3 pines)
(consulte la pág. 1 ó 2,
N.º 34)
(CHA_FAN3 de 3 pines)
(consulte la pág. 1 ó 2,
N.º 19)
(CHA_FAN4 de 3 pines)
(consulte la pág. 1 ó 2,
N.º 42)
(PWR_FAN1 de 3 pines)
(consulte la pág. 1 ó 2,
N.º 41)
(MOS_FAN1 de 3 pines)
(consulte la pág. 1 ó 2,
N.º 43)
Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág. 1 ó 2,
N.º 3)
(CPU_FAN2 de 3 pines)
(consulte la pág. 1 ó 2,
N.º 4)
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág. 1 ó 2,
N.º 12)
92
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
+ 12V
GND
GND
+ 12V
CHA_ FAN_SPEED
GND
+12V
MOS_FAN_SPEED
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
12 24
1 13
Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra.
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un
ventilador de CPU de 3
pines, conéctelo al Pin 1-3.
Esta placa base contiene un
conector de alimentación
ATX de 24 pines. Para
utilizar una toma de
alimentación ATX de 20
pines, conéctela en los
Pines del 1 al 13.
