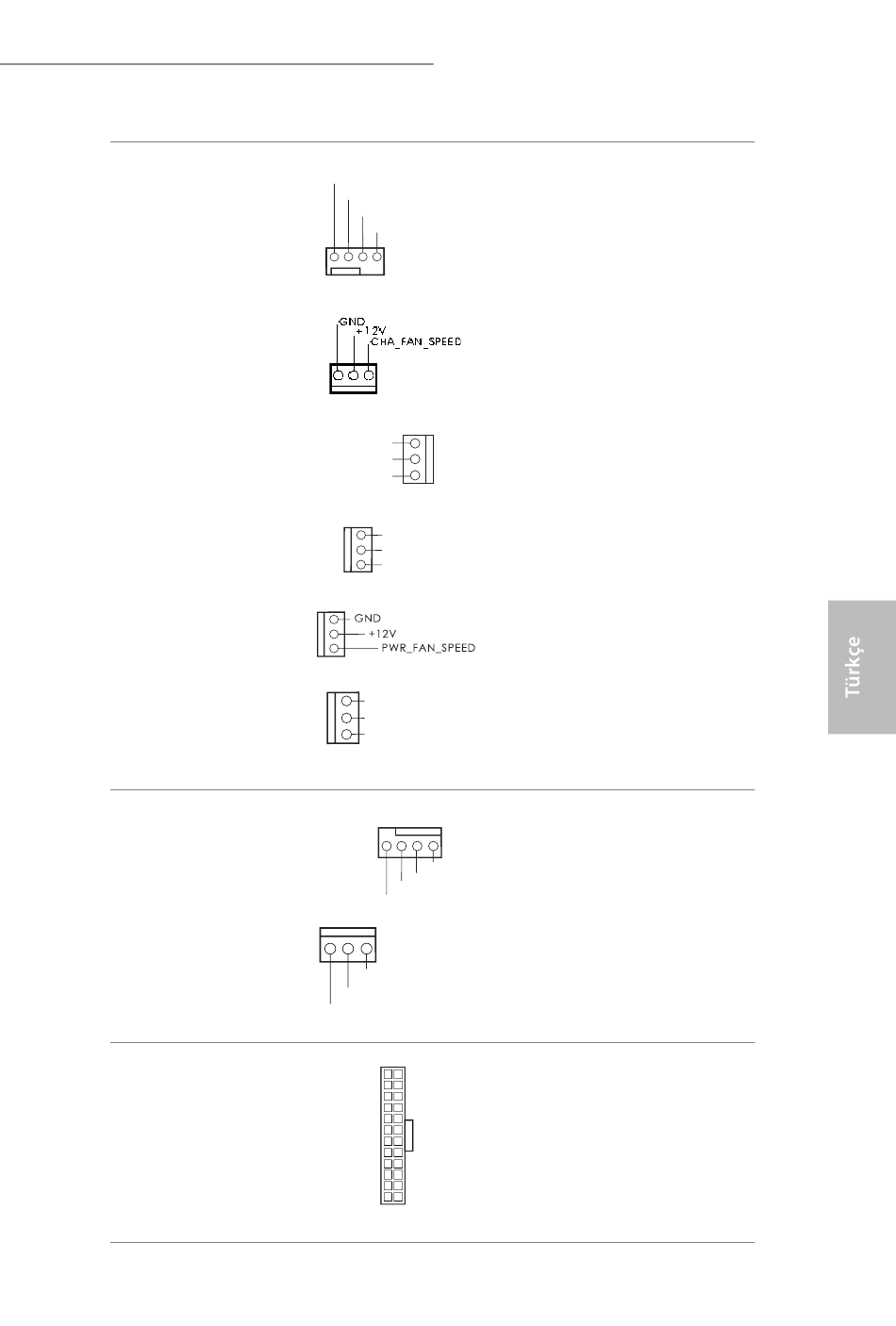

Kasa, Güç ve MOS Fan
Bağlayıcıları
(4-pin CHA_FAN1)
(bkz. s.1 veya 2, No. 37)
(3-pin CHA_FAN2)
(bkz. s.1 veya 2, No. 34)
(3-pin CHA_FAN3)
(bkz. s.1 veya 2, No. 19)
(3 pimli CHA_FAN4)
(bkz. s.1 veya 2, No. 42)
(3-pin PWR_FAN1)
(bkz. s.1 veya 2, No. 41)
(3 pimli MOS_FAN1)
(bkz. s.1 veya 2, No. 43)
CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz. s.1 veya 2, No. 3)
(3-pin CPU_FAN2)
(bkz. s.1 veya 2, No. 4)
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. s.1 veya s.2, No. 12)
Z87 OC Formula/ac / Z87 OC Formula
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
+ 12V
GND
GND
+ 12V
CHA_ FAN_SPEED
GND
+12V
MOS_FAN_SPEED
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
12 24
1 13
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pinine bağlayın.
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
Bu anakart, 24-pin
ATX güç bağlayıcısı
sağlamaktadır. 20-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin
13'e bağlayın.
