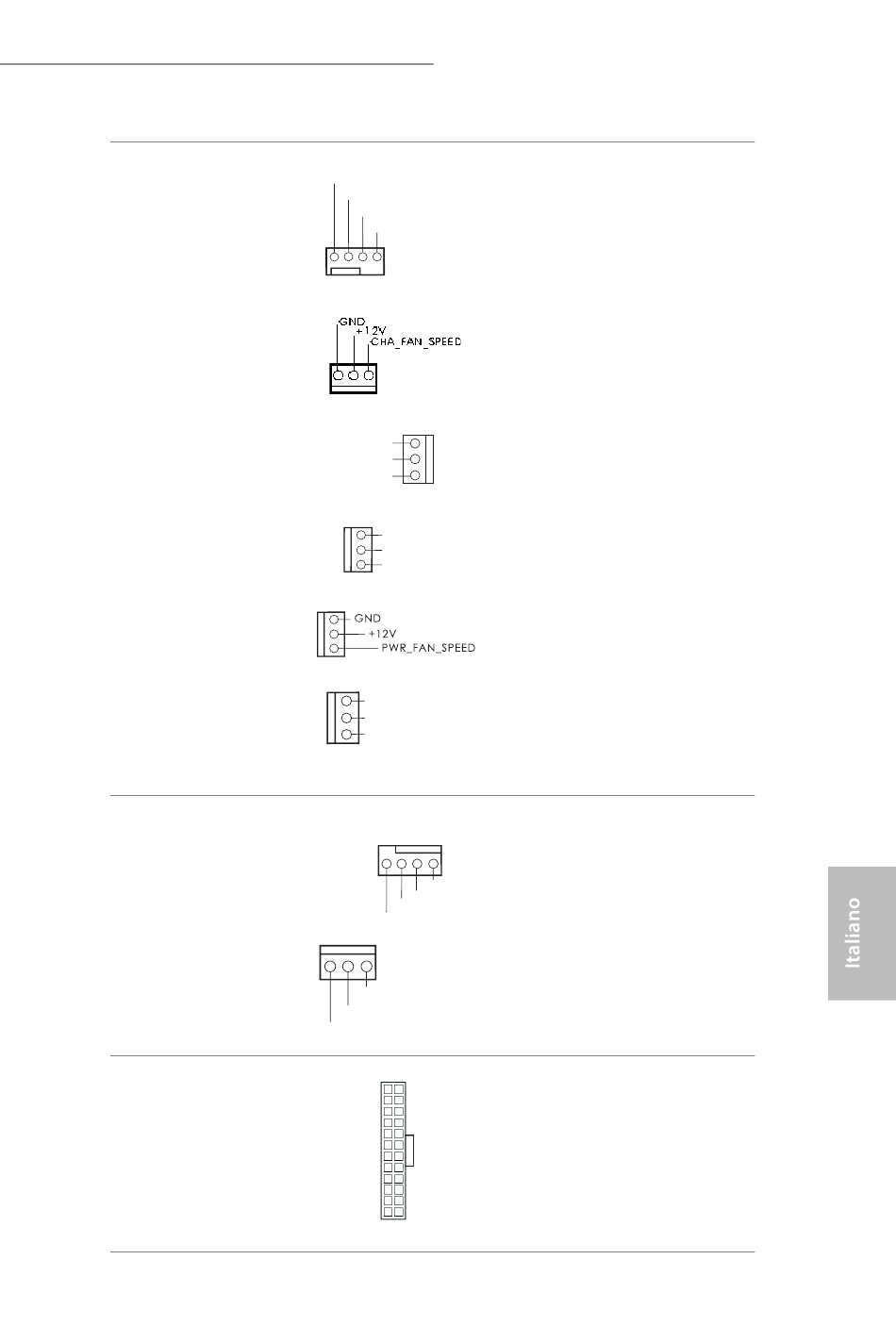

Connettori ventola chassis,
alimentazione e MOS
(CHA_FAN1 a 4 pin)
(vedere pag.1 o 2, n. 37)
(CHA_FAN2 a 3 pin)
(vedere pag.1 o 2, n. 34)
(CHA_FAN3 a 3 pin)
(vedere pag.1 o 2, n. 19)
(CHA_FAN4 a 3 pin)
(vedere pag.1 o 2, n. 42)
(PWR_FAN1 a 3 pin)
(vedere pag.1 o 2, n. 41)
(MOS_FAN1 a 3 pin)
(vedere pag.1 o 2, n. 43)
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag.1 o 2, n. 3)
(CPU_FAN2 a 3 pin)
(vedere pag.1 o 2, n. 4)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1 o 2, n. 12)
Z87 OC Formula/ac / Z87 OC Formula
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
+ 12V
GND
GND
+ 12V
CHA_ FAN_SPEED
GND
+12V
MOS_FAN_SPEED
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
12 24
1 13
Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il ilo nero al pin di terra.
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4 pin.
Se si decide di collegare
una ventola della CPU a 3
pin, collegarla al pin 1-3.
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
