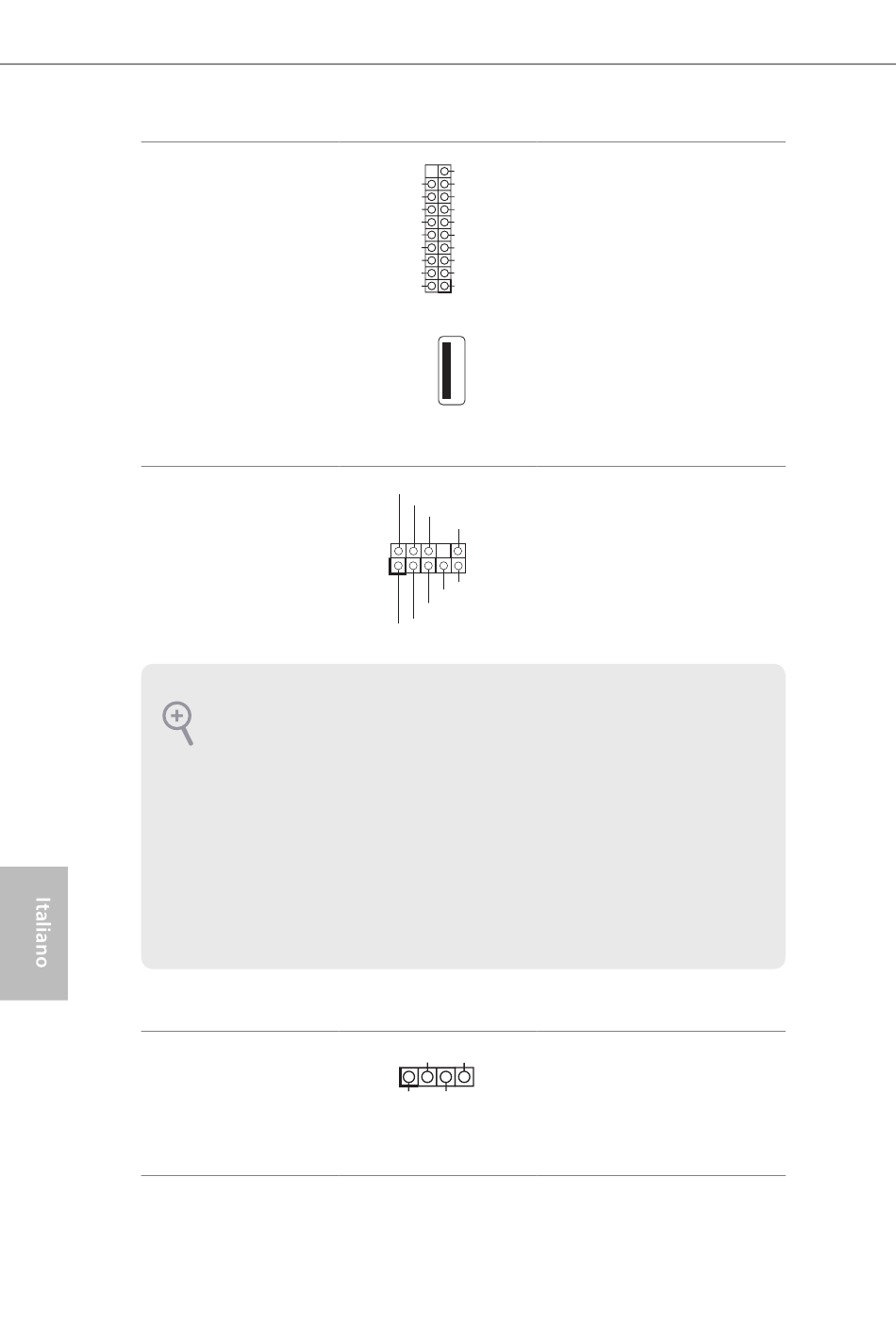

Header USB 3.0
(USB3_8_9 a 19 pin)
(vedere pag. 1 o 2, n. 15)
(USB3_10_11 a 19 pin)
(vedere pag. 1 o 2, n. 16)
(USB3_12)
(vedere pag. 1 o 2, n. 13)
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1 o 2, n. 40)
1. L'audio ad alta deinizione supporta le funzioni Jack sensing, ma il ilo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC'97.
Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo
Realtek e regolare il "Volume di registrazione".
Header altoparlante
chassis
(SPEAKER1 a 4 pin)
(vedere pag.1 o 2, n. 25)
76
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
Oltre alle quattro porte
USB 3.0 standard del
pannello I/O, questa
scheda madre è dotata
di due collettori e di una
porta. Ciascun header USB
3.0 può supportare due
porte.
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Collegare l'altoparlante
dello chassis a questo
header.
