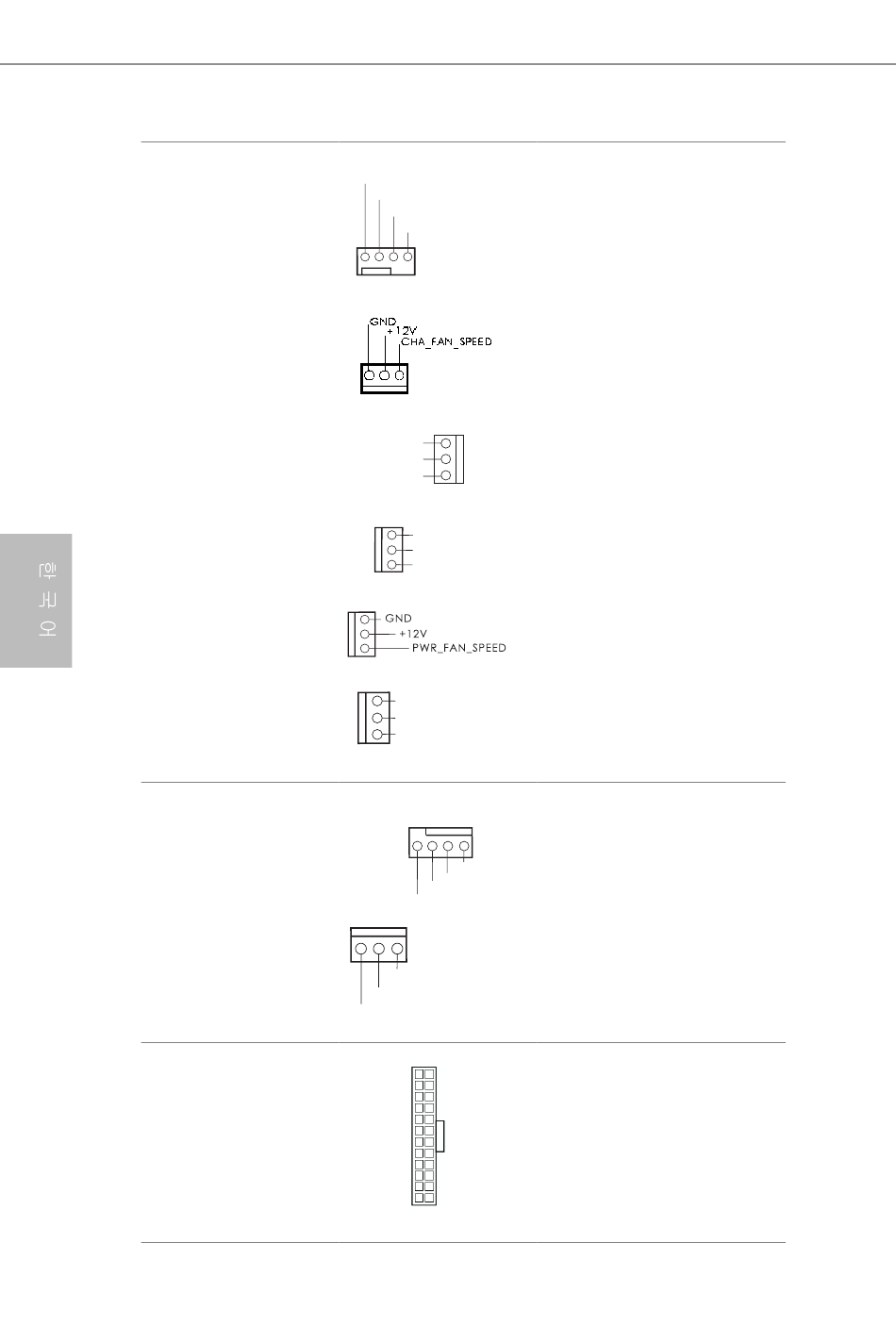

섀시 , 전원 및 MOS 팬 커
넥터
(4 핀 CHA_FAN1)
(1 또는 2 페이지 , 37 번
참조 )
(3 핀 CHA_FAN2)
(1 또는 2 페이지 , 34 번
참조 )
(3 핀 CHA_FAN3)
(1 또는 2 페이지 , 19 번
참조 )
(3- 핀 CHA_FAN4)
(1 또는 2 페이지 , 42 번
참조 )
(3 핀 PWR_FAN1)
(1 또는 2 페이지 , 41 번
참조 )
(3- 핀 MOS_FAN1)
(1 또는 2 페이지 , 43 번
참조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 또는 2 페이지 , 3 번 참
조 )
(3 핀 CPU_FAN2)
(1 또는 2 페이지 , 4 번 참
조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 또는 2 페이지 , 12 번
참조 )
152
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
+ 12V
GND
GND
+ 12V
CHA_ FAN_SPEED
GND
+12V
MOS_FAN_SPEED
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
12 24
1 13
팬 케이블을 팬 커넥터에
연결하고 검은색 와이어
를 접지핀에 연결하십시
오 .
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 ) 커
넥터가 탑재되어 있습니
다 . 3 핀 CPU 팬을 연결
하려는 경우 핀 1-3 에 연
결하십시오 .
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13 을
따라 연결하십시오 .
