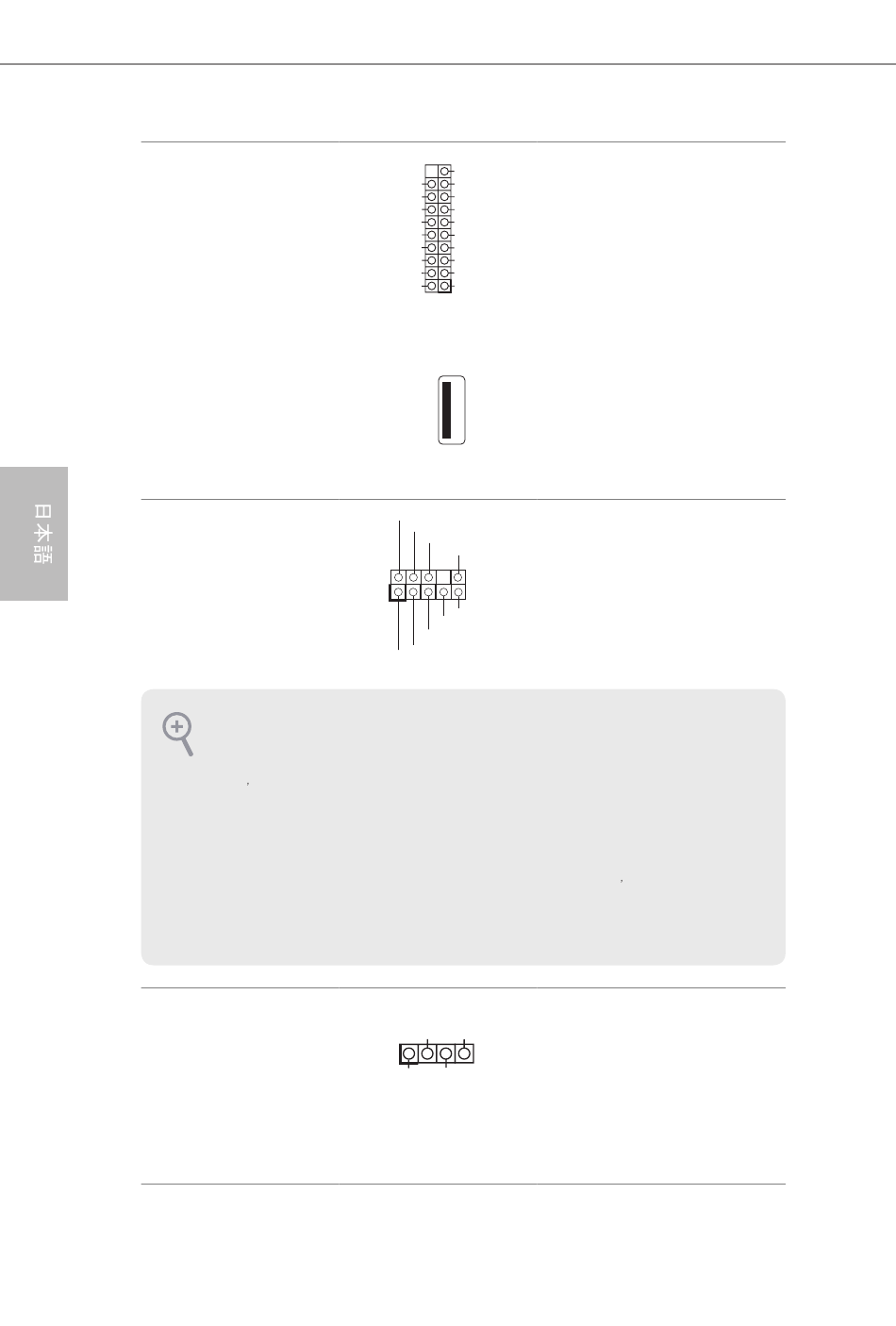

USB 3.0 ヘッダー
（19 ピン USB3_8_9）
（1 ページまたは 2 ページ
を参照してく ださい、 No.
15）
（19 ピン USB3_10_11）
（1 ページまたは 2 ページ
を参照してく ださい、 No.
16）
(USB3_12)
（1 ページまたは 2 ページ
を参照してく ださい、 No.
13）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（1 ページまたは 2 ページ
を参照してく ださい、 No.
40）
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく
機能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要
です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュ
アルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ
ヘッダーに取り付けてく ださい。
Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtekコントロールパネルの 「FrontMic」 タブで、
音音量」 を調整してく ださい。
シャーシスピーカーヘッ
ダー
（4 ピン SPEAKER1）
（1 ページまたは 2 ページ
を参照してく ださい、 No.
25）
166
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
I/O パネルの 4 つの USB
3.0 ポートに加えて、 この
マザーボードには 2 つの
ヘッダーと 1 つのポート
が装備されています。 各
USB 3.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
このヘッダーは、 フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
「録
シャーシスピーカーはこ
のヘッダーに接続してく
ださい。
