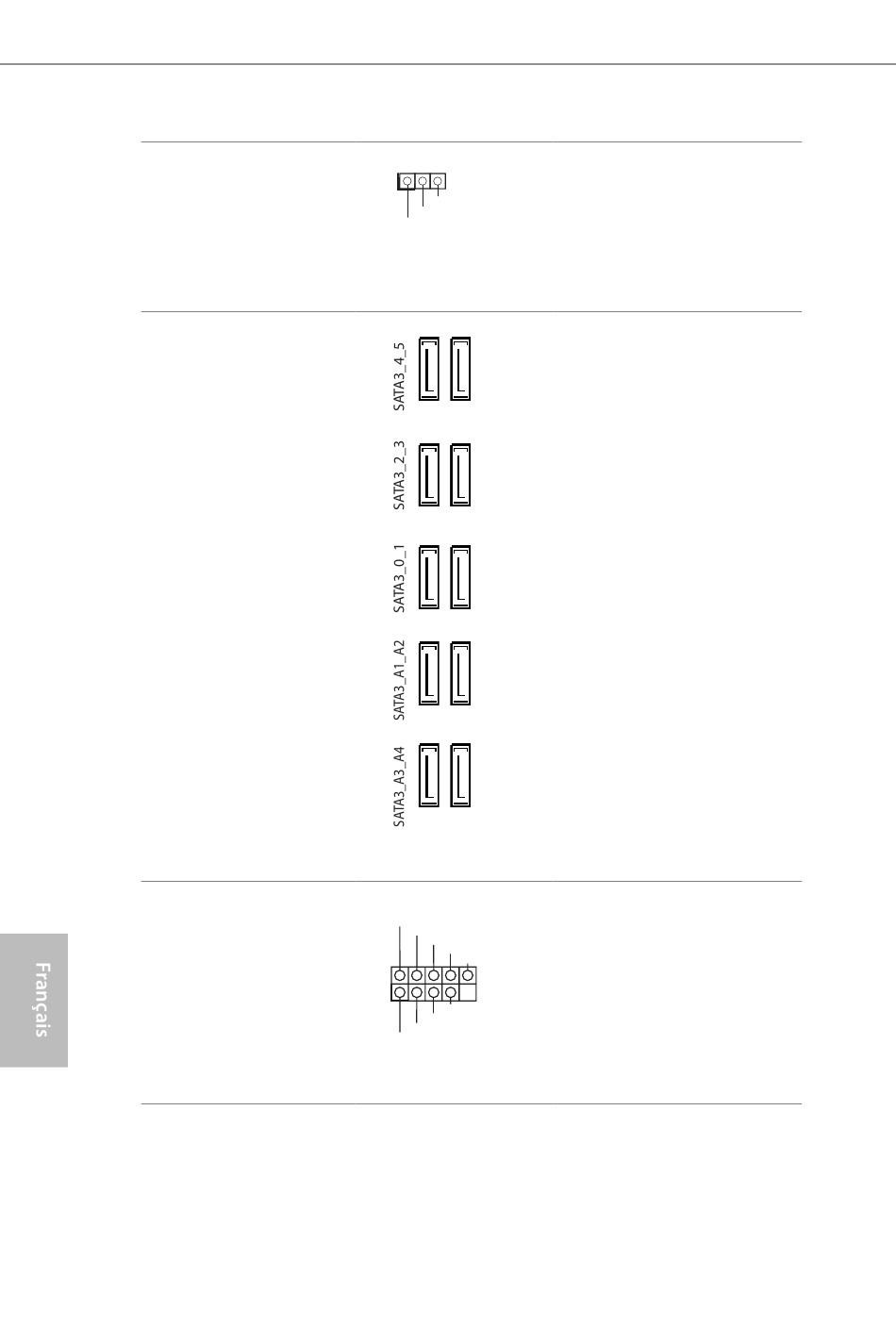

Embase LED d'alimentation
(PLED1 à 3 broches)
(voir p.12, No. 17)
Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1 ou 2, No. 22)
(SATA1_2_3:
(voir p.1 ou 2, No. 23)
(SATA3_4_5:
(voir p.1 ou 2, No. 24)
(SATA3_A1_A2:
voir p. 1 ou 2, No. 21)
(SATA3_A3_A4:
voir p. 1 ou 2, No. 20)
Embases USB 2.0
(USB2_3 à 9 broches)
(voir p.1 ou 2, No. 33)
(USB4_5 à 9 broches)
(voir p.1 ou 2, No. 36)
60
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Veuillez brancher le
LED d'alimentation du
châssis sur cette embase
pour indiquer l' é tat
d'alimentation du système.
Ces dix connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Pour minimiser le temps
au démarrage, utilisez les
ports Intel® Z87 SATA
(SATA3_0) pour vos
appareils démarrables.
En plus des deux ports
USB 2.0 sur le panneau E/S,
cette carte mère est dotée
de deux embases. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
