ASROCK Z87 OC Formula/ac Bedienungsanleitung Seite 51

TM

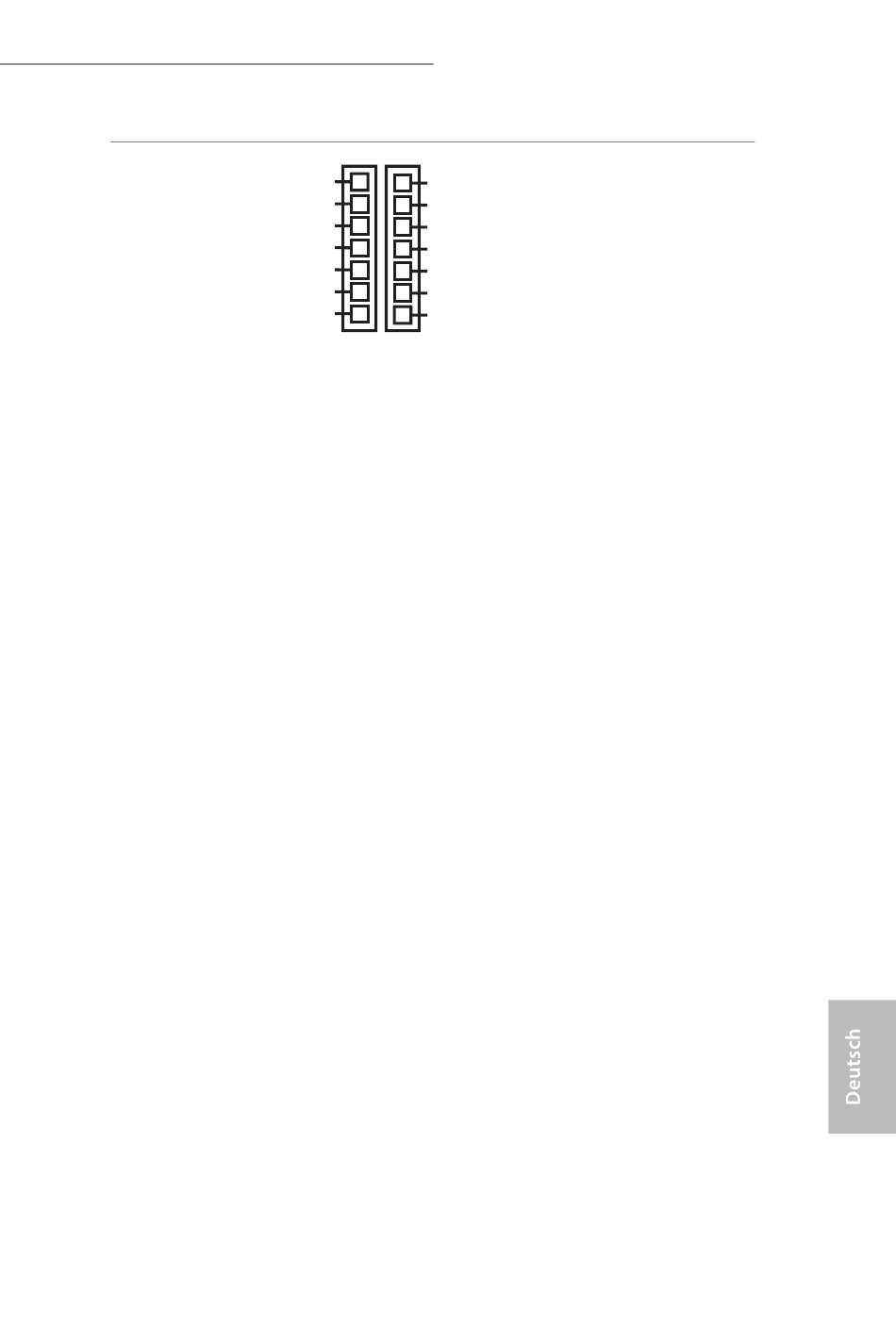

V-Probe
(7-polig, VOL_
CON1,
7-polig, VOL_
CON2)
(siehe S. 1 oder 2,
Nr. 11)
IO
PCH_IREF
GFX VCOMP2
SA 1.5VPCH
RING 1.05PCH
VCOMP VCCM
CORE0 VCCin
GND GND
Z87 OC Formula/ac / Z87 OC Formula
Benutzer können
Spannung integrierter
Komponenten messen.
PCH_IREF:
PCH-1,5-V-IREF-
Spannung
VCOMP2:
CPU-2.-COMP-Spannung
1,5VPCH:
PCH-1,5-V-Spannung
1,05PCH:
PCH-1,05-V-Spannung
VCCM:
DRAM-Spannung
VCC-in:
CPU-Eingangsspannung
IO:
CPU-IO-Spannung
GFX:
CPU-GFX (Graikkarte)
Spannung
SA:
CPU-Systemagent-
Spannung
RING:
CPU-Ring- (Cache)
Spannung
VCOMP:
CPU-COMP-Spannung
CORE0:
CPU-CORE0-Spannung
49
