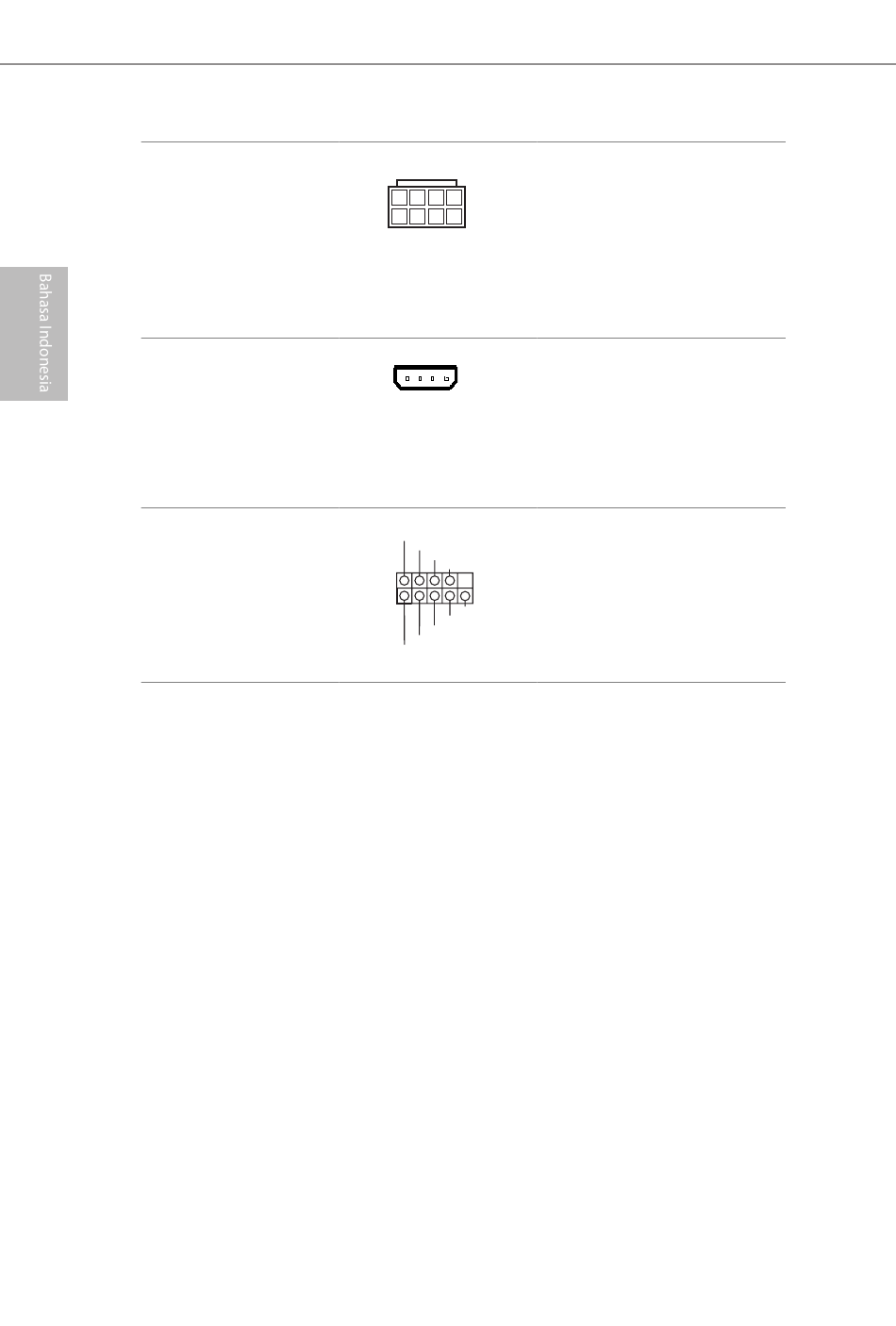

Konektor Daya ATX 12V
(ATX12V1 8-pin)
(lihat hal. 1 atau 2, No. 1)
(ATX12V3 8-pin)
(lihat hal. 1 atau 2, No. 2)
Konektor Daya SLI/XFIRE
(4-pin SLI/XFIRE_PWR1)
(lihat hal. 1 atau 2, No. 39)
Header Port Seri
(COM1 9-pin)
(lihat hal. 1 atau 2, No. 38)
214
Motherboard ini
8 5
memberikan konektor
daya ATX 12V 8-pin.
4 1
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Sambungkan konektor
ini dengan konektor daya
hard disk bila dua kartu
grais terpasang pada
motherboard ini.
RRXD1 Header COM1 ini
DDTR#1
DDSR#1
mendukung modul port
CCTS#1
seri.
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
