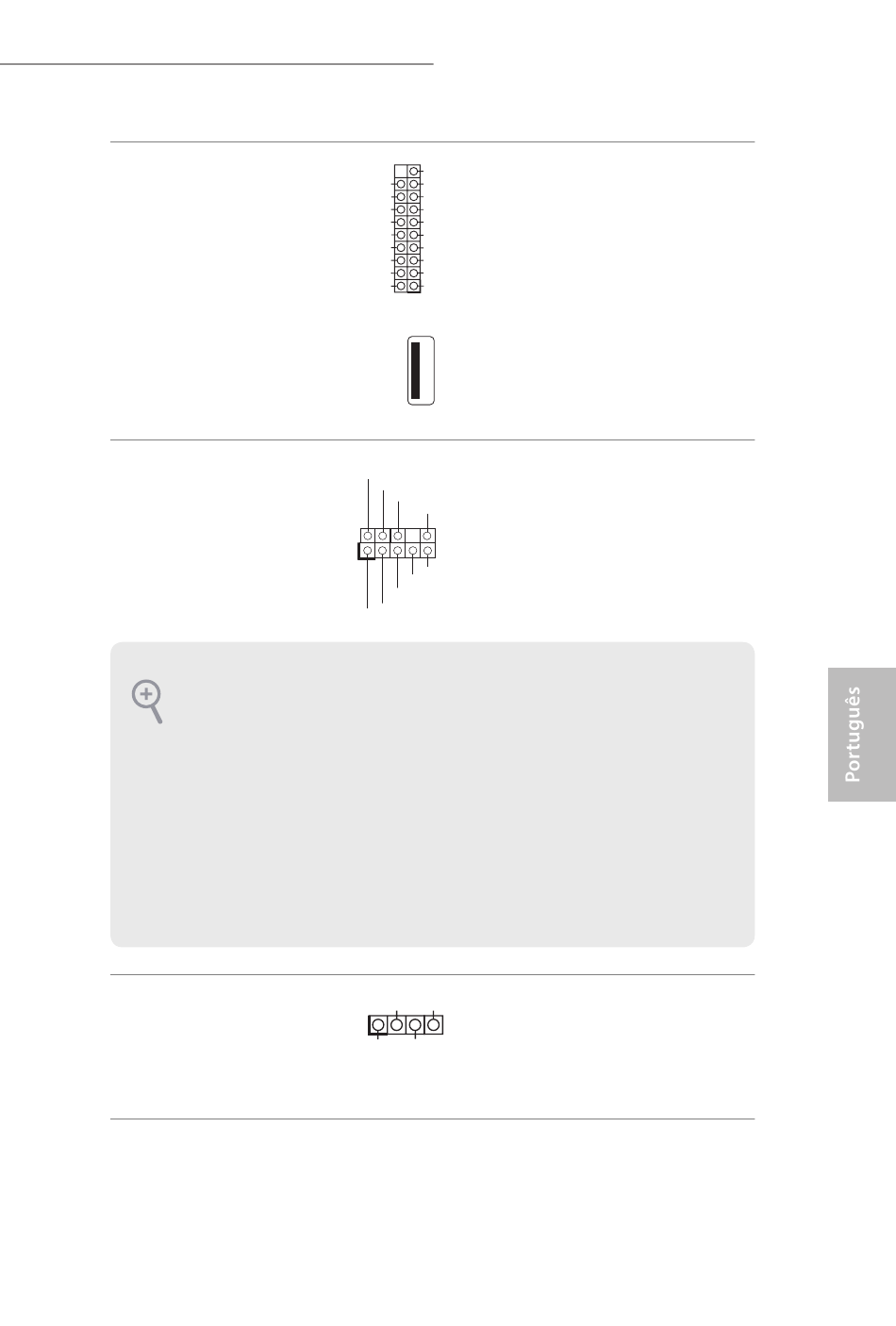

Terminais USB 3.0
(USB3_8_9 de 19 pinos)
(consultar p.1 ou 2, N.º 15)
(USB3_10_11 de 19 pinos)
(consultar p.1 ou 2, N.º 16)
(USB3_12)
(consultar p.1 ou 2, N.º 13)
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1 ou 2, N.º 40)
1. O Áudio de alta deinição suporta Detecção de icha, mas o cabo de painel no chassis deverá
suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no
manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os
ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no painel de
controlo Realtek e ajuste o "Volume de gravação".
Terminal do altifalante do
chassis
(SPEAKER1 de 4 pinos)
(consultar p.1 ou 2, N.º 25)
Z87 OC Formula/ac / Z87 OC Formula
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
Para além das quatro
portas USB 3.0 no painel
de E/S, existem dois
terminais e uma porta
nesta placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
Ligue o altifalante do
chassis a este terminal.
121 121
